Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefriergeräte, Typ AK-RC 305W-SD
6. Elektrischer Anschluss
Vor dem Durchführen der Kabelanschlüsse ist immer
die Stromversorgung zu unterbrechen.
Die Fühler und ihre Kabel dürfen NIEMALS in einem
Kabelkanal zusammen mit Leistungs-, Steuer-
oder Stromversorgungskabeln verlegt werden.
Der Stromversorgungskreis muss mit einem in der Nähe des Geräts
angebrachten Trennschalter (min. 2 A, 230 V) ausgestattet sein.
Das Zuleitungskabel muss vom Typ H05VV-F oder NYM 1x16/3 sein.
Der zu verwendende Querschnitt ist je nach den vor Ort geltenden
Richtlinien unterschiedlich, er darf jedoch niemals weniger als 1,5 mm
betragen.
Die Kabel für die Ausgänge der Relais oder des Schützes müssen
einen Querschnitt von 2,5 mm
von mindestens 70 °C standhalten können, außerdem sollten
sie mit möglichst geringer Biegung installiert werden.
Der Bereich für den Anschluss an 230 V~ muss stets frei von externen
Elementen sein.
7. Installation der Messfühler
Um die höchstmögliche Leistung des erweiterten Temperaturwächters zu erzielen, müssen die Messfühler sachgerecht installiert werden, denn
sie sind für die Berechnung der Wärmeleitzahl des Verdampfers, die Beurteilung, wann eine Abtauung beginnt und endet, und für die Diagnose
der Probleme am Verdampfer zuständig.
Mitgeliefertes Material
• Dicht verschlossener Verdampfer-Messfühler, 4 mm, 1,5 m Kabel.
• Messfühler für Raumtemperatur
• 1 Befestigungsclip für Kühlschlange 10–13 mm
• 1 Befestigungsclip für Kühlschlange 14–18 mm
• 1 Befestigungsclip für Kühlschlange 19–21 mm
• 1 Befestigungsclip für Kühlschlange 22–25 mm
Platzierung des Messfühlers für Raumtemperatur
Der Messfühler muss an einer Stelle platziert werden, wo er nicht direkt dem Kaltluftstrom des Verdampfers ausgesetzt ist.
Am besten im Bereich der Luftansaugung des Verdampfers.
Platzierung des Verdampfer-Messfühlers
Der Messfühler muss möglichst nah am Kühlmitteleingang des Verdampfers (in der Nähe des Expansionsventils) im gerippten Bereich platziert
werden. Bei bestimmten, z. B. kubischen Verdampfern, kann sich dieser Eingang vorn an der Gruppe, gleich hinter dem Ventilator befinden.
Wenn die Abtauung durch Widerstände erfolgt, muss der Messfühler weit von ihnen entfernt sein, möglichst im Bereich des Verdampfers,
wo das Abtauen langsamer erfolgt, also im zuletzt abtauenden Bereich.
Wenn beide Bedingungen nicht zu erfüllen sind, muss der bestmögliche Kompromiss gefunden werden.

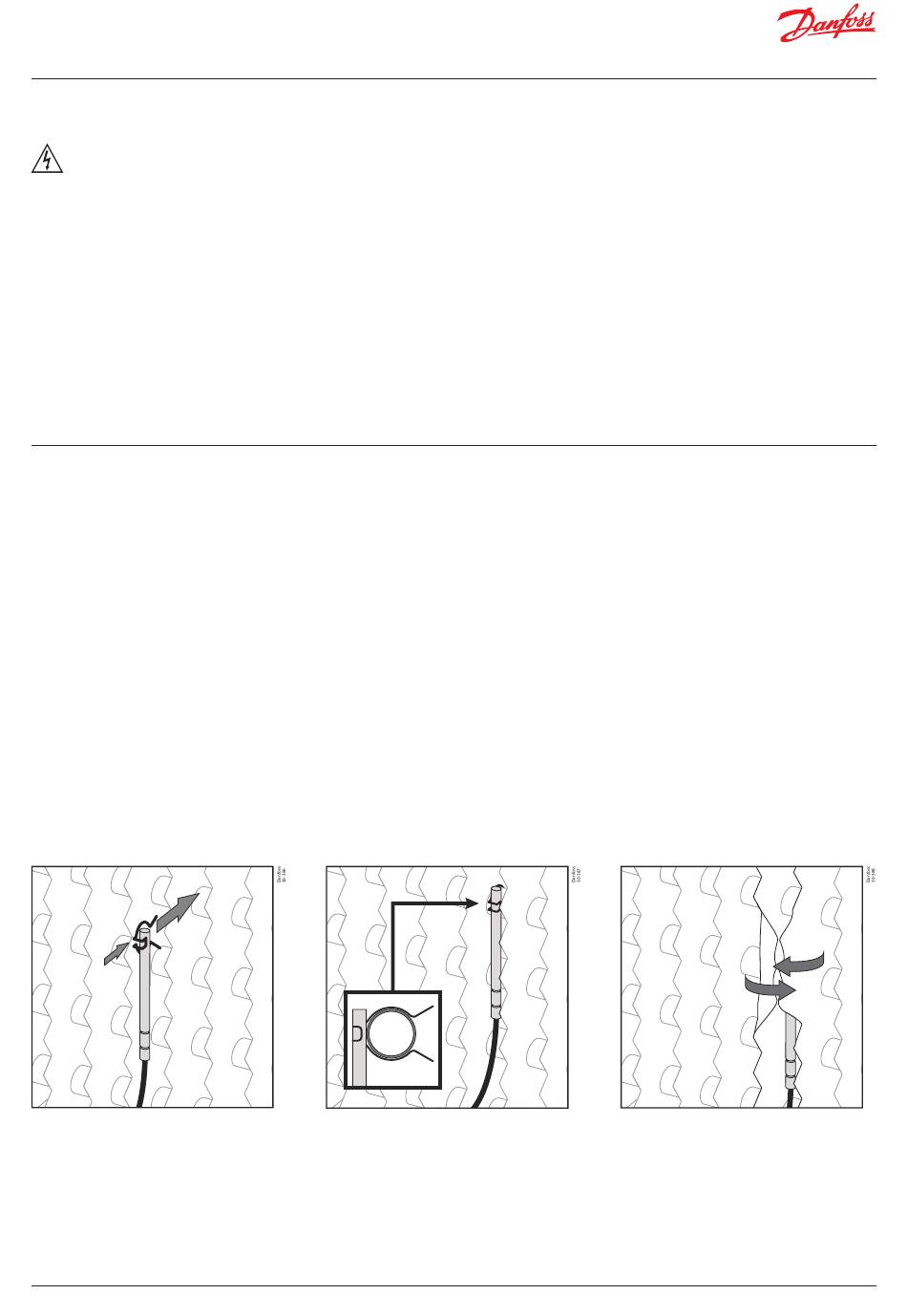

Den zur Leitungsgröße Ihres Verdampfers
passenden Clip wählen.
© Danfoss | Climate Solutions | 2022.10
haben und Betriebstemperaturen
2
Den Messfühler mit dem Clip an der
Leitung befestigen. Darauf achten, dass
das Ende des Messfühlers direkten Kontakt
mit der Leitung hat.
• Die konkreten Anschlüsse hängen von der im Assistenten
für die Erstkonfiguration gewählten Option ab.
• Den geeigneten Schaltplan je nach gewählter Option verwenden.
• Prüfen Sie die verfügbaren Optionen auf dem Schema, das Ihrem
Gerät beiliegt.
Wichtig:
• Bevor Sie mit der Installation beginnen, müssen Sie die geltenden
örtlichen Vorschriften beachten.
2
• Die HILFSRELAIS sind programmierbar, ihre Funktion ist jeweils
von der Konfiguration abhängig.
• Die Funktion der Digitaleingänge hängt von der Konfiguration ab.
• Bei den Stromstärke- und Leistungsangaben handelt es sich
um die zulässigen Arbeitshöchstwerte.
Die Rippen an beiden Seiten des
Messfühlers falten, um den Halt zu
verbessern und die Kontaktfläche
zu vergrößern.
