Inhaltszusammenfassung für Danfoss AK-RC 305W-SD

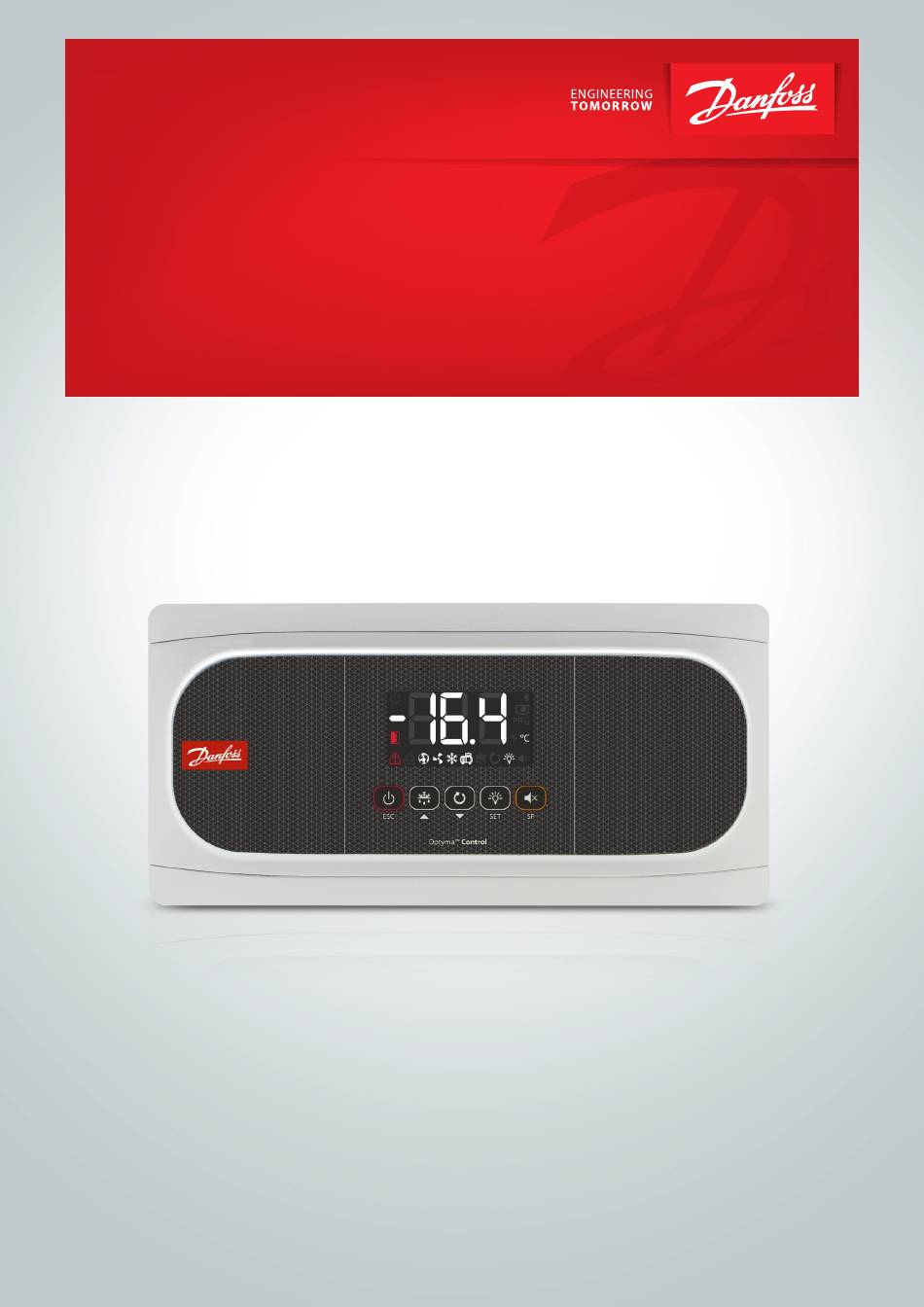

- Seite 1 Benutzerhandbuch Kühlstellenregler für begehbare Kühl- und Gefrierschränke Typ AK-RC 305W-SD...
-
Seite 2: Inhaltsverzeichnis
Benutzerhandbuch | Kühlstellenregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 305W-SD Inhalt 1. Versionen und Referenzen ......................3 2. Hinweise ............................3 3. Wartung ............................3 4. Beschreibung ..........................3 5. Installation ............................4 6. Elektrischer Anschluss ........................5 7. Einbau der Messfühler ........................5 8. Erstkonfiguration (Assistent) ......................6 9. -
Seite 3: Versionen Und Referenzen
Benutzerhandbuch | Kühlstellenregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 305W-SD 1. Versionen und Referenzen Beschreibung Stromversorgung Leitungsschutz AK-RC 305W AK-RC 305W-SD Gen. 2,5 O/P, einphasig 100–240 V~ 50/60 Hz 2. Hinweise • Wenn Sie den Regler nicht entsprechend den • Der Schutzgrad IP65 gilt nur dann, wenn der Rgeler über Herstelleranweisungen verwenden, können sich seine... -
Seite 4: Installation
Benutzerhandbuch | Kühlstellenregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 305W-SD 4.1 Tastenfeld Durch kurzes Drücken wird die Beleuchtung Durch 3 Sekunden langes Drücken wird der Standby- Modus aktiviert/deaktiviert. In diesem Modus wird des Kühlraumes aktiviert/deaktiviert. der Regelungsvorgang unterbrochen und an der Durch 3 Sekunden langes Drücken wird das reduzierte... -
Seite 5: Elektrischer Anschluss
Benutzerhandbuch | Kühlstellenregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 305W-SD 6. Elektrischer Anschluss Vor dem Durchführen der Kabelanschlüsse ist immer • Die konkreten Anschlüsse hängen von der im Assistenten für die Erstkonfiguration gewählten Option ab. die Stromversorgung zu unterbrechen. -
Seite 6: Erstkonfiguration (Assistent)
Benutzerhandbuch | Kühlstellenregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 305W-SD 8. Erstkonfiguration (Assistent) Beim ersten Einschalten der Stromversorgung wechselt der Regler in den Modus ASSISTENT. Auf dem Display wird blinkend die Meldung mit 0 angezeigt. Schritt 1: Wählen Sie die zur Anlagenart am besten passende InI-Option aus und drücken Sie SET. -
Seite 7: Betrieb
Benutzerhandbuch | Kühlstellenregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 305W-SD 9. Betrieb Display-Mitteilungen Funktionsfehler der Pump Down (Stillstand), die in Parameter C20 konfigurierte Zeit wurde überschritten. Wird nur auf dem Bildschirm angezeigt. Funktionsfehler der Pump Down (Start), die in Parameter C19 konfigurierte Zeit wurde überschritten. -
Seite 8: Kalibrierung
Benutzerhandbuch | Kühlstellenregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 305W-SD WARNMELDUNGEN DES ADAPTIVE-MODUS (Anzeige erst nach Drücken der Taste Fehler beim Beenden der Abtauung im Verdampfer 1/2 während Kalibrierung. Die Abtauung wurde wegen Temperatur nicht beendet. Fehler während Kalibrierung im Verdampfer 1/2. Der Temperaturunterschied zwischen Kühlraum-Messfühler und Verdampfer-Messfühler reicht nicht aus. -
Seite 9: Kälteregelung
Benutzerhandbuch | Kühlstellenregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 305W-SD 9.1 Kälteregelung Magnetventilregelung (Relais COOL) Die Kühlung wird durch Öffnen/Schließen des Magnetventils geregelt. Wenn die Temperatur in Fühler S1 den Sollwert (SP) zuzüglich SW+C1 der Fühlerdifferenz (C1) erreicht, öffnet sich das Magnetventil und bewirkt einen Temperaturabfall. -
Seite 10: Sollwert Blockieren
Benutzerhandbuch | Kühlstellenregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 305W-SD Regelung der Kühlung mit zwei Temperaturfühlern (S1 + S3) Diese Betriebsart eignet sich vor allem für sehr große Kühlräume, Dazu muss der Digitaleingang 2 als Kühlraum-Temperatur (I20=10) konfiguriert werden. in denen es zu erheblichen Temperaturschwankungen kommen kann. -
Seite 11: Pump-Down-Funktion
Benutzerhandbuch | Kühlstellenregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 305W-SD Zeitbegrenzungen Verdichterschutz AUS-EIN (C4=0) Parameter C4 ermöglicht die Auswahl der Zeitbegrenzungen zum Schutz des Verdichters. COOL Diese eingebauten Verzögerungen verhindern ein ständiges Ein- und Ausschalten des Verdichters, indem die Funktionen der Relais COOL und AUX 1 gesteuert werden (wenn o00=1). -
Seite 12: Türkontaktfunktion
Benutzerhandbuch | Kühlstellenregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 305W-SD 9.2 Türkontaktfunktion Kon guration Für die Türkontaktfunktion muss einer der Digitaleingänge C22: 1 als „Türkontakt“ (I10 oder I20=1) konfiguriert werden. C23: Standardbetriebsart (CE=0) Die Türkontaktfunktion ermöglicht die Regelung der Anlage, SW+C1 wenn das Öffnen der Kühlraumtür über die Parameter... -
Seite 13: Abtauregelung
Benutzerhandbuch | Kühlstellenregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 305W-SD 9.4 Abtauregelung 9.4.1 Regelung der Abtauung im Standardbetrieb (CE=0) Max. d1 Start der Abtauung KÄLTEREGELUNG ABTROPF- Die Abtauung startet in folgenden Fällen: ABTAUUNG KÄLTEREGELUNG ANLAUFVERZÖ- ABTAUUNG ZEIT GERUNG LÜFTER Meldung „DEF“... -
Seite 14: Verdampferlüfter
Benutzerhandbuch | Kühlstellenregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 305W-SD Weitere Abtauparameter Mit dem Parameter d8 legen Sie die in d0 festgelegte Zeitdauer fest, wobei Sie zwischen der insgesamt verstrichenen Zeit (d8=0) oder (betrifft den Standard- und ADAPTIVE-Modus:) der Summe der Verdichter-Betriebszeiten (d8=1) wählen können. -
Seite 15: Alarme
Benutzerhandbuch | Kühlstellenregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 305W-SD Regelung der Lüfter im ADAPTIVE-Modus (CE=1) Wichtig: Es empfiehlt sich, sämtliche Parameter für die Lüfter Bei aktiviertem ADAPTIVE-Modus erfolgt die Lüfterregelung zu programmieren, da der Regler im Falle einer Kalibrierung in Abhängigkeit von den Faktoren Verdampfertemperatur,... -
Seite 16: Alarmverzögerungen
Benutzerhandbuch | Kühlstellenregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 305W-SD Alarmverzögerungen Kühlraumtür: Bei geöffneter Tür bleibt das Licht für die durch Diese Verzögerungszeiten verhindern, dass bestimmte Parameter b01 definierte Zeitspanne eingeschaltet. Wenn der Alarmmeldungen nur verzögert angezeigt werden Wert 0 ist, erlöscht die Beleuchtung beim Schließen der Tür. -
Seite 17: Konfiguration
Benutzerhandbuch | Kühlstellenregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 305W-SD 10. Konfiguration KEINE PROGRAMMIERUNG PROGRAMMIERUNG Reduziertes Programmierungsmenü 20 s Ermöglicht die Schnellkonfiguration der häufigsten Parameter. Zum Aufrufen die Taste SET 3 Sekunden drücken. Temperatur- Parameter Werte regelung Wert ändern Parameter ändern... - Seite 18 Benutzerhandbuch | Kühlstellenregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 305W-SD Regelung und Steuerung Niveau 1 Niveau 2 Beschreibung Werte Min. Abt. Max. Temperatureinstellung (Sollwert) °C/°F ADAPTIVE-Modus: 0=Deaktiviert, 1=Aktiviert Kalibrierung der Sensoren 1 und 2 (Offset) °C/°F -4,0 Differenzwert des Fühlers 1 (Hysterese) °C/°F...
- Seite 19 Benutzerhandbuch | Kühlstellenregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 305W-SD Abtauung Niveau 1 Niveau 2 Beschreibung Werte Min. Abt. Max. Abtauhäufigkeit (Zeit zwischen 2 Starts) Max. Dauer der Abtauung (0=Abtauung deaktiviert) Min. Meldungsart während der Abtauung: 0=Anzeige der Ist-Temperatur; 1=Anzeige der Temperatur bei Abtauungsbeginn;...
- Seite 20 Benutzerhandbuch | Kühlstellenregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 305W-SD Grundkonfiguration Niveau 1 Niveau 2 Beschreibung Werte Min. Abt. Max. Verzögerung von allen Funktionen beim Herstellen der Stromversorgung Min. Zeitschaltung der Raumbeleuchtung Min. Funktion des Zugangscodes (Passwort) 0=inaktiv, 1=Zugangssperre zu Parametern, 2=Tastensperre...
-
Seite 21: Information (Zur Kenntnisnahme)
Benutzerhandbuch | Kühlstellenregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 305W-SD Information (zur Kenntnisnahme) Niveau 1 Niveau 2 Beschreibung Werte Min. Abt. Max. Im Konfigurationsassistenten gewählte Option Pump Down aktiviert? 0=Nein, 1=Ja Programmversion Programmrevision Bootloader-Version Bootloader-Revision Revision Parameterkarte Zurück zu Ebene 1 Änderung nur mit Hilfe des Konfigurationsassistenten möglich. -
Seite 22: Technische Daten
AK-RC 305W-SD AK-RC 305W-SD Gen. 2,5 O/P, einphasig Beinhaltet: 2 x 1,5 m, NTC 10K Fühler 080Z5003 Zubehör (Ersatzteile und Austausch): Name Merkmale Anzahl Bestellnr. NTC sensors 10K, hohe Präzision 1,5 m 080Z3216 © Danfoss | Climate Solutions | 2023.02 BC419723137674de-000102 | 22...
