Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefriergeräte, Typ AK-RC 305W-SD
Weitere Abtauparameter
(betrifft den Standard- und ADAPTIVE-Modus:)
Abtropfzeit
Diese wird durch den Parameter d9 definiert und legt die Zeit fest, um
die am Ende des Abtauvorgangs die Kühlung verzögert wird, um die
Entfernung von geschmolzenem Verdampfer-Eisbelag zu ermöglichen.
Lüfter-Einschaltverzög.
Diese wird mithilfe des Parameters F4 festgelegt und ermöglicht,
dass die evtl. im Verdampfer verbliebene Restfeuchte festfrieren kann,
bevor die Lüfter zugeschaltet werden, sodass keine Partikel in den
Kühlraum geschleudert werden können. Zudem wird verhindert, dass
durch Abtauung im Verdampfer entstehende Wärme in den Kühlraum
geleitet wird.
Hinweis: Wird die Abtauung innerhalb von max. 60 Sekunden
abgebrochen, wird keine Abtropfzeit (d9) angewendet und die
Lüfter werden ohne Berücksichtigung der Einschaltverzögerung (F4)
eingeschaltet.
Erfolgt die Abtauung mit Luft oder statisch, sind die Abtropfzeit (d9)
und die Einschaltverzögerung des Lüfters (F4) deaktiviert.
Während der Abtauung angezeigte Meldung
Dies wird mithilfe des Parameters d2 festgelegt. Sie können zwischen
der Anzeige der tatsächlichen Temperatur, die von Fühler 1 erfasst
wird (d2=0), der Anzeige der von Fühler 1 erfassten Temperatur zu
Beginn der Abtauung (d2=1) oder der Meldungsanzeige von DEF
(d2=2) wählen. Der Parameter d3 legt fest, wie lange die vorgenannte
Meldung angezeigt wird, nachdem die Abtropfzeit (d9) und die
Ausschaltzeit des Lüfters (F4) abgelaufen sind.
Abtauung per Fernzugriff
Diese Funktion ermöglicht die Einleitung der Abtauung des Geräts
über eine externe Taste, die einen der Digitaleingänge, welcher als
Abtauung per Fernzugriff konfiguriert sein muss (I10 oder I20=5),
ansteuert.
Abtauung blockieren
Dadurch wird verhindert, dass die Abtauung zu ungewöhnlichen
Zeitpunkten über einen externen Schalter eingeleitet wird. Dies
kann hilfreich sein, um sicherzustellen, dass die Last der Anlage nicht
übermäßig ansteigt und zulässige Grenzwerte überschreitet.
Der externe Schalter muss an einen der Digitaleingänge angeschlossen
werden, der als „Abtauung blockieren" (I10 oder I20=6) konfiguriert
sein sollte.
Verschiedenes
Über den Parameter d5 lässt sich einstellen, ob das Gerät eine
Abtauung durchführt (d5=1) oder keine Abtauung durchführt (d5=0),
wenn die Stromzufuhr eingeschaltet ist (erstes Anlaufen oder nach
einem Ausfall der Versorgungsspannung). Wenn die Option JA (d5=1)
ausgewählt ist, beginnt die Abtauung, sobald die in d6 definierte
Verzögerungszeit abgelaufen ist.
9.5 Verdampferlüfter
Regelung der Lüfter im Standardbetrieb (CE=0)
Die Lüfter werden über Fühler 2 (Verdampfer) und die Parameter F0
(Stopptemperatur) und F1 (Fühlerdifferenz) geregelt.
Wenn Fühler 2 nicht angeschlossen ist oder ein Fehler im Fühler (E2)
festgestellt wird, laufen die Lüfter kontinuierlich ohne Berücksichtigung
der Parameter F0 und F1, jedoch unter Berücksichtigung der übrigen
Parameter (F2 bis F4).
• Mit dem Parameter F2 wird der Status der Lüfter bei angehaltenem
Verdichter festgelegt.
• Aus Parameter F3 ergibt sich der Status der Lüfter während
des Abtauvorgangs.
• Parameter F4 definiert die Einschaltverzögerung des Lüfters
nach der Abtauung (siehe Seite 13).
• Und Parameter C22 legt fest, ob die Lüfter bei Öffnen der Tür
stoppen sollen.
14 | BC419723137674de-000101
Mit dem Parameter d8 legen Sie die in d0 festgelegte Zeitdauer fest,
wobei Sie zwischen der insgesamt verstrichenen Zeit (d8=0) oder
der Summe der Verdichter-Betriebszeiten (d8=1) wählen können.
Hinweis: Wenn der Parameter d1 auf 0 eingestellt ist, werden keine
Abtauungen vorgenommen.

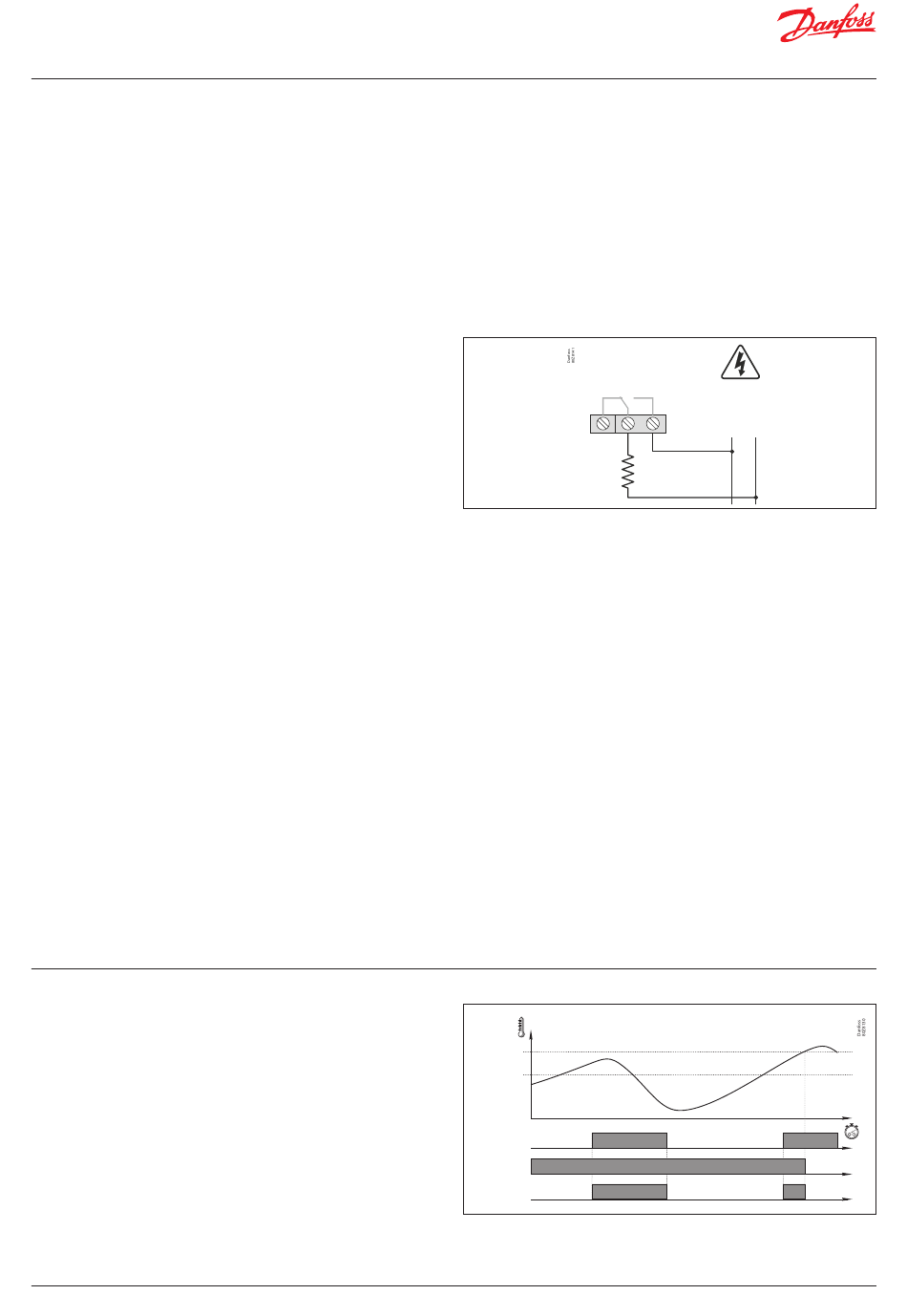

Management Dränagewiderstand
Aktiviert den Dränagewiderstand vor Beginn der Abtauung und
deaktiviert ihn eine Stunde nach Abtauende, um unnötigen
Energieverbrauch zu vermeiden.
Zum Aktivieren dieser Funktion muss der Parameter o10 (Relais AUX 2)
auf 8 gesetzt werden.
AUX 2
NC C NEIN
Dränage-
widerstand
Abtauen eines zweiten Verdampfers
Diese Funktion ermöglicht die Regelung der Abtauung in einem
zweiten Verdampfer, vorausgesetzt, die Abtauung erfolgt durch
elektrische Heizung, Luft oder statische Abtauung. Der erste und der
zweite Verdampfer sollten beide auf dieselbe Art abgetaut werden.
Dazu muss Eingang 2 als Fühler für den zweiten Verdampfer
konfiguriert werden (l20=8). Sollte der Fühler des zweiten
Verdampfers einen Fehler melden, wird die Abtauung nach Ablauf
der in d1 vorgegebenen Zeit beendet.
Elektrische Abtauung
Dazu muss Relais AUX 2 als Abtauung 2. Verdampfer konfiguriert
werden (o10=5). Die Abtauung beginnt zeitgleich in beiden
Verdampfern. Wenn der Fühler von Verdampfer 1 die in d4 definierte
Temperatur erreicht, wird das Relais DEF deaktiviert und die Abtauung
von Verdampfer 1 abgeschlossen. Das Abtauen von Verdampfer 2 ist
abgeschlossen, wenn der Fühler von Verdampfer 2 die in d4 definierte
Temperatur erreicht hat. Die Abtropfzeit beginnt, wenn beide
Abtauvorgänge abgeschlossen sind.
Abtauen durch Luft
Die Lüfter beider Verdampfer sind mit dem Relais FAN
parallelgeschaltet. Die Abtauung beginnt zeitgleich in beiden
Verdampfern und wird erst beendet, wenn beide Fühler die in d4
vorgegebene Temperatur erreicht haben. Anschließend beginnt
die Abtropfzeit.
S2
F0
F0-F1
SP
COOL EIN
F2=0
Lüfter
F2=1 EIN
100–240 V~
50/60 Hz
N L
SP+C1
SP
EIN
EIN
EIN
