Pump-down-Funktion
Diese Funktion ermöglicht die direkte Regelung von Magnetventil und
Verdichter und erfordert den Einsatz eines Niederdruckschalters, der an
den Digitaleingang 1 angeschlossen ist. Er verhindert Druckprobleme im
System, indem er sicherstellt, dass der Verdichter nur dann arbeitet, wenn
der Druck im richtigen Bereich liegt. Ausschließlich zur gemeinsamen
Regelung von Magnetventil und Verdichter verwenden. Wird nur das
Magnetventil geregelt, VERWENDEN SIE DIESE EINSTELLUNG NICHT und
verwenden Sie auch keine andere der Optionen, da eine Fehlermeldung
ausgelöst wird, wenn der Niederdruckschalter nicht angeschlossen ist.
Diese Funktion ist nur für die Inl-Optionen 2, 5, 7, 9 und 12 verfügbar.
STOPP
Wenn die Temperatur in Fühler S1 den Sollwert (SP) erreicht, wird das
Relais COOL deaktiviert und das Flüssigkeitsmagnetventil geschlossen.
Da der Verdichter weiterläuft, fällt der Druck im Verdampfer rasch ab. Bei
Erreichen eines bestimmten Werts wird der Niederdruckschalter aktiviert
und ändert den Status des Digitaleingangs 1, der den Verdichter stoppt
(Relais AUX 1).
Dadurch wird das gesamte Kältemittel in der Hochdruckleitung fern vom
Kurbelgehäuse des Verdichters isoliert, wodurch schwerwiegende Fehler
beim Start vermieden werden.
Sollte der Niederdruckschalter ausfallen, stoppt der Regler den Verdichter
nach Ablauf der in C20 festgelegten Sicherheitszeit und zeigt die Meldung
„Pd" an (eine informative Meldung, die den Betrieb des Geräts nicht
beeinflusst).

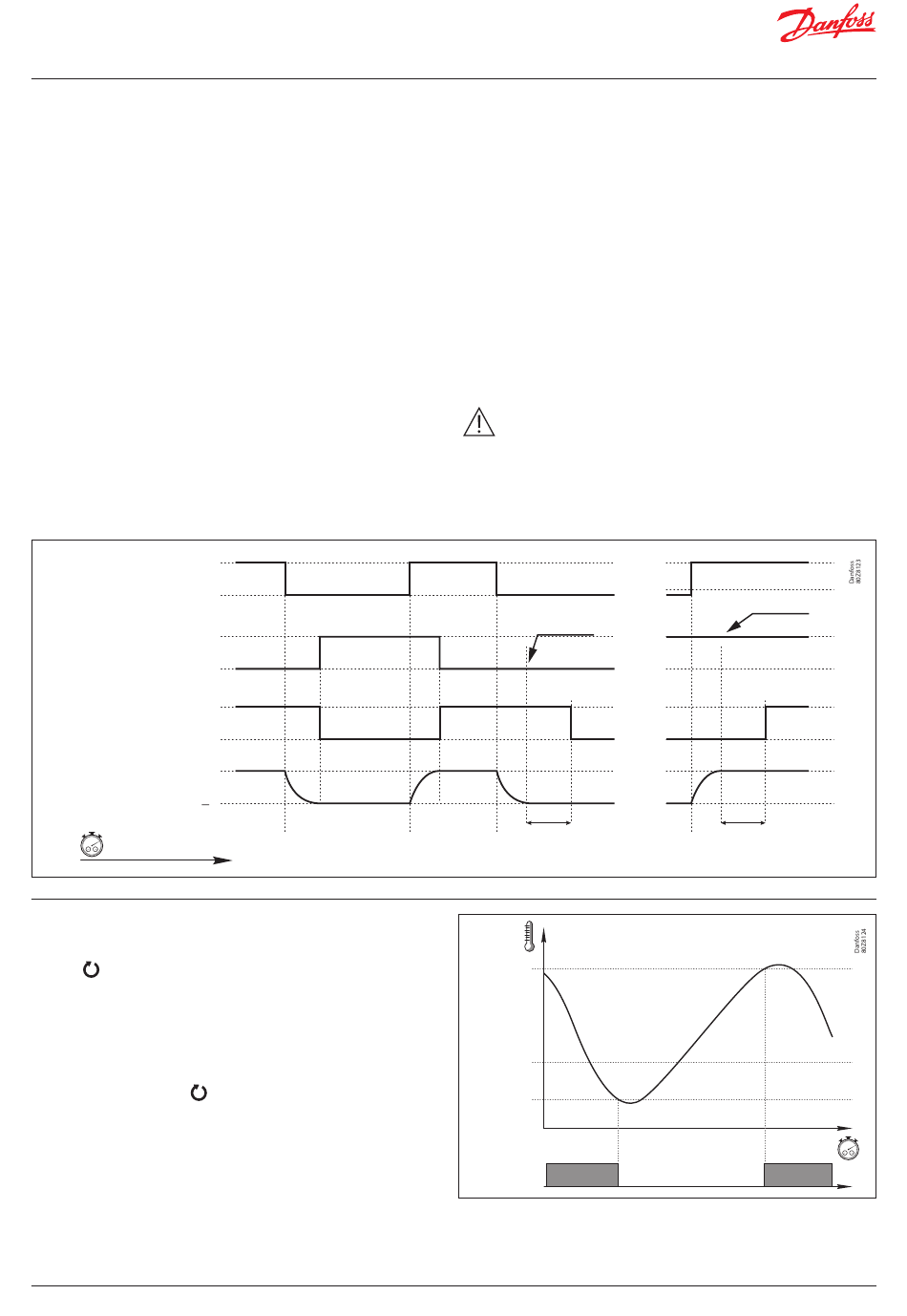

EIN
Flüssigkeits-
COOL
magnetventil
AUS
EIN
Nieder-
D1
druckschalter
AUS
EIN
AUX 1
Verdichter
AUS
+
Druck im
Verdampfer
Modus „kontinuierlicher Zyklus"
Dieser Modus dient zur raschen Kühlung der Kühlraumlager, bevor
Produkte beladen werden, und wird durch dreisekündiges Betätigen
der Taste aktiviert.
Bei dessen Aktivierung beginnt der Verdichter zu laufen, bis die Temperatur
in Fühler S1 den Sollwert abzüglich der in Parameter C10 angegebenen
Abweichung erreicht hat. Der Wert von C10 ist immer negativ, es sei denn,
er ist 0.
Das Gerät kehrt sofort in den Normalbetrieb zurück. Sollte dies nicht
möglich sein, wird nach Ablauf der in C9 eingestellten Zeit oder durch
erneutes Betätigen der Taste
wieder aufgenommen.
8 | BC419141115574de-000101
SP
für fünf Sekunden der Normalbetrieb
Wenn die Zeit C20 den Wert 0 hat (Standardwert), stoppt der Verdichter
erst dann, wenn der Niederdruckschalter betätigt wird, zeigt jedoch
nach 15 Minuten die Meldung „Pd" an.
START
Wenn die Temperatur in Fühler S 1 den Sollwert zuzüglich der Differenz (SP+C1)
erreicht, wird das Relais COOL aktiviert und das Flüssigkeitsmagnetventil
wird geöffnet. Dies erhöht den Druck im Verdampfer und deaktiviert
den Niederdruckschalter, der den Verdichter einschaltet.
Wenn der Niederdruckschalter einige Zeit nach dem Öffnen des
Flüssigkeitsmagnetventils (Relais COOL auf EIN) (festgelegt von C19)
nicht deaktiviert wird, schließt der Regler das Magnetventil wieder (Relais
COOL auf AUS) und die Meldung „LP" wird angezeigt. Dieser Vorgang wird
so lange alle zwei Minuten wiederholt, bis der Druckschalter deaktiviert
wird und die Anlage wieder in den Normalbetrieb zurückkehrt.
Wenn die Zeit C19 den Wert 0 hat (Standardwert), bleibt das Magnetventil
so lange geöffnet, bis der Niederdruckschalter deaktiviert wird, zeigt aber
nach fünf Minuten die Meldung „LP" an.
STANDBY
Wenn die Pump-Down-Funktion aktiv ist, kann es ab dem Start der
Standby-Funktion bis zum Stopp des Reglers einige Zeit dauern.
Grund dafür ist, dass Regelphasen in bestimmten Installationen
nicht unterbrochen werden können.
Um den Stopp des Reglers zu erzwingen, halten Sie die Standby-
Taste erneut 3 Sekunden lang gedrückt.
Druck-
schalterfehler
C20
SP+C1 SP
S1
SP+C1
SP
SP+C10
Magnetventil
C19
SP+C1
EIN
