Danfoss DEVIreg 330 Installationshandbuch, Gebrauchanleitungen
Vorschau ausblenden
Andere Handbücher für DEVIreg 330:
- Installationshandbuch (12 Seiten) ,
- Installationshandbuch (12 Seiten)
Verwandte Anleitungen für Danfoss DEVIreg 330
Inhaltszusammenfassung für Danfoss DEVIreg 330

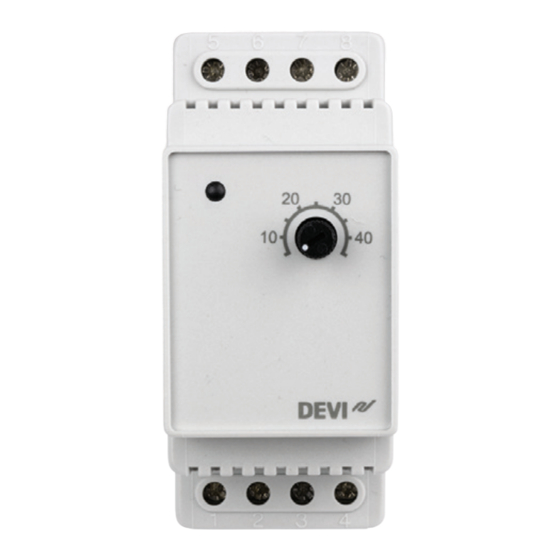

- Seite 1 Installationshandbuch DEVIreg™ 330 (+5 to +45°C) Elektronischer Thermostat www.DEVI.com...
- Seite 2 Die Originalanweisungen sind in englischer Sprache verfasst. Bei anderen Sprachversionen handelt es sich um Überset- zungen der Originalanweisungen. (Richtlinie 2006/42/EG)
-
Seite 3: Inhaltsverzeichnis
DEVIreg™ 330 (+5 bis +45 °C) Inhaltsverzeichnis Einführung ........3 Technische Spezifikationen . -
Seite 4: Technische Spezifikationen
DEVIreg™ 330 (+5 bis +45 °C) Technische Spezifikationen Betriebsspannung 220–240 V~, 50 Hz Leistungsaufnahme im Max 0,25 W Standby-Betrieb Relais: Ohmsche Last Max. 16A / 3680 W bei 230 V Induktive Last cos φ = 0,3 max. 1 A Fühler NTC 15 kOhm bei 25 °C Fühlerwerte: 0 °C... -
Seite 5: Sicherheitshinweise
DEVIreg™ 330 (+5 bis +45 °C) IP-Schutzart Schutzklasse Klasse II - Abmessungen 86 x 36 x 58 mm Gewicht 83 g Das Produkt entspricht dem EN/IEC-Standard „Automati- sche elektrische Regel- und Steuergeräte für den Hausge- brauch und ähnliche Anwendungen“: • EN/IEC 60730-1 (allgemein) •... -
Seite 6: Montageanweisungen
DEVIreg™ 330 (+5 bis +45 °C) • Der Fühler gilt als spannungsführend. Beachten Sie dies, wenn der Fühler verlängert werden soll. • Verbinden Sie den Thermostaten stets mit einer unter- brechungsfreien Stromversorgung. • Setzen Sie den Thermostaten weder Feuchtigkeit, Was- ser, Staub noch übermäßiger Hitze aus. - Seite 7 DEVIreg™ 330 (+5 bis +45 °C) Die Abschirmung des Heizbands muss über einen separaten Stecker mit dem Erdleiter des Stromkabels verbunden werden. Hinweis: Installieren Sie den Bodenfühler stets in einem Leerrohr im Boden. Schalten Sie die Spannungsversorgung ein. Installationshandbuch...
-
Seite 8: Einstellungen
DEVIreg™ 330 (+5 bis +45 °C) Einstellungen Wird ein Bodenfühler verwendet, beachten Sie bitte Folgendes: • Die Bodentemperatur wird dort gemessen, wo der Bodenfühler installiert ist. • Die Temperatur an der Unterseite eines Holzbodens kann bis zu 10 Grad höher sein als auf der Oberseite. •... - Seite 9 DEVIreg™ 330 (+5 bis +45 °C) Wärme- Beispiele Details Ungefähre leitwi- verschiedener Einstellung derstand Fußbodenbeläge bei 25°C [m²K/W] Bodentem- peratur 0,05 8 mm HDF-Laminat > 800 kg/m³ 28°C 0,10 14 mm 650 - 800 kg/m³ 31°C Birkenparkett 0,13 22 mm massive >...
-
Seite 10: Garantie
DEVIreg™ 330 (+5 bis +45 °C) Garantie Entsorgungsanweisungen Installationshandbuch... - Seite 11 DEVIreg™ 330 (+5 bis +45 °C) Danfoss A/S Nordborgvej 81 6430 Nordborg, Syddanmark Denmark 08091290 & AQ087986471595de-010202 Produced by Danfoss © 03/2021...
