Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefriergeräte, Typ AK-RC 305W-SD

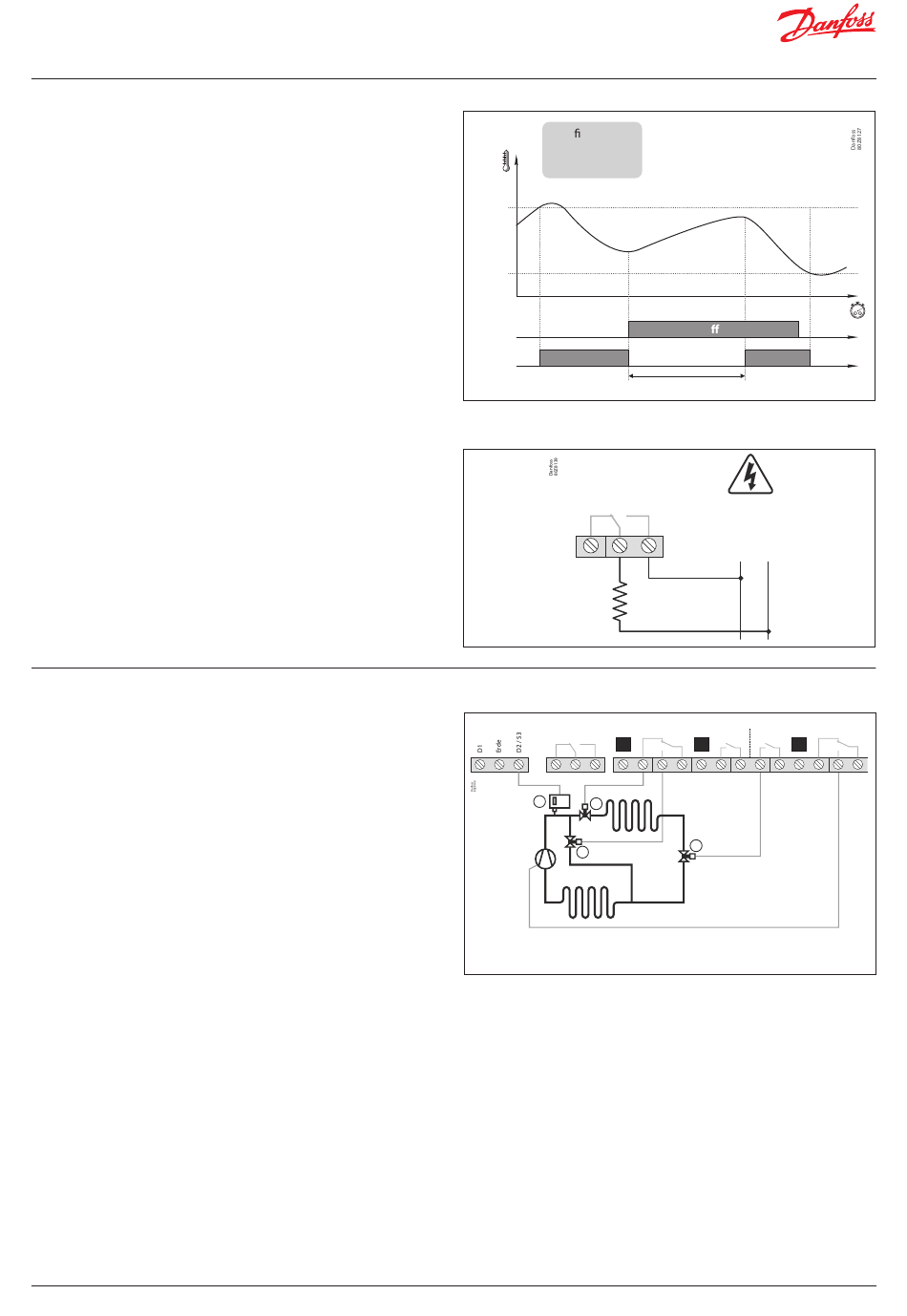

9.2 Türmanagement
Für das Türmanagement muss einer der Digitaleingänge
als „ Türkontakt" (I10 oder I20=1) konfiguriert werden.
Standardbetriebsart (CE=0)
Das Türmanagement ermöglicht die Regelung der Installation,
wenn das Öffnen der Kühlraumtür über die Parameter C22 und C23
gesteuert wird.
Parameter C22 legt fest, ob die Kühlung gestoppt werden soll, wenn
die Tür geöffnet wird. Wenn bei Öffnen der Tür C22=1 beträgt, stoppen
die Lüfter und 15 Sekunden später schließt sich das Magnetventil
(Relais COOL).
Parameter C23 legt die maximale Zeit in Minuten fest, die die Anlage
bei offener Tür ohne Kühlung bleiben kann. Wenn C23=0 beträgt,
ist die Kühlung bei geöffneter Tür aus.
Betriebsart ADAPTIVE (CE=1)
Wenn der ADAPTIVE-Modus aktiv ist, werden die Lüfter bei Öffnen der
Tür je nach Einstellung von Parameter C22 gestartet oder angehalten.
Wenn die Tür geöffnet bleibt und die in Parameter C24 eingestellte
Zeit abgelaufen ist, stoppt der Kühlungsprozess und wird erst wieder
aktiviert, wenn die in C23 eingestellte Zeit abgelaufen ist.
Wenn beim Öffnen der Tür keine Kühlung läuft, wird nur der Parameter
C23 berücksichtigt.
Management Türrahmen-Widerstand
Wenn der Sollwert gleich oder kleiner als -4 °C ist und das Relais AUX 2
als „Türrahmen-Widerstand" konfiguriert wurde (o10=4), wird der
Widerstand aktiviert (Relais EIN), sobald die Temperatur des Kühlraums
unter -3 °C fällt, und deaktiviert (Relais AUS), sobald 0 °C erreicht wird.
9.3 Abtauung
Arten der Abtauung
Es gibt drei mögliche Abtauungsarten, je nach der im Konfigurations-
assistenten (Inl) ausgewählten Option:
Elektrisch (InI=1, 2 und 3) (d7=0)
Die Abtauung erfolgt über elektrische Widerstände, die den Verdampfer
mit Wärme versorgen. Der Betrieb der Lüfter in dieser Betriebsart hängt
von Parameter F3 ab; Verdichter und Magnetventil werden gestoppt.
Mit Luft (InI=4, 5 und 6) (d7=1)
Wird in der Regel in Pluskühlräumen verwendet (>3 °C), da die Innen-
temperatur des Kühlraums ausreicht, um Vereisungen am Verdampfer
abzuschmelzen. Standardmäßig sind die Lüfter so eingestellt, dass Luft
durch den Verdampfer zirkulieren kann. Um sie zu stoppen, stellen Sie
Parameter F3 auf 0. Verdichter und Magnetventil werden gestoppt.
Heißgas (InI=7 und 8) (d7=2)
Das Heißgas von der Druckseite des Verdichters wird verwendet,
um die Vereisung des Verdampfers zu schmelzen. Hierfür sind zwei
Ventile erforderlich: eines am Eingang des Verflüssigers (A) (Relais SSV)
und eines zwischen dem Ausgang des Verdichters und dem Eingang
des Verdampfers (B) (Relais DEF).
Während des Prozesses werden das Flüssigkeitsmagnetventil (C) und
das Kondensator-Einlassventil geschlossen sowie das Verdampfer-
Einlassventil geöffnet, wodurch heißes Gas durch das Ventil strömt
und die Eisschicht abschmilzt.
12 | BC419723137674de-000101
Kon guration:
C22: 1
S1
C23:
5
SP+C1
SP
Tür
EIN
COOL
AUX 2
NC C NEIN
Widerstand
Türrahmen
DIG. EINTRITT AUX 2
NC C NEIN
VERFL.
D
A
B
VERD.
Optional kann ein Hochdruckschalter (D) zur Regelung des
Magnetventils (Digitaleingang D2, l20=9) während der Abtauung
mit Heißgas hinzugefügt werden. Wenn der Druck abfällt, öffnet
sich das Magnetventil, um Flüssigkeit in den Behälter zu lassen.
Wenn der Druck wieder steigt, schließt sich das Magnetventil.
Geö net
EIN
C23
100–240 V~
50/60 Hz
N L
DEF LÜFTER COOL
NC NEIN C NEIN C NEIN C
C
© Danfoss | Climate Solutions | 2022.10
AUX 1
NC NEIN C
