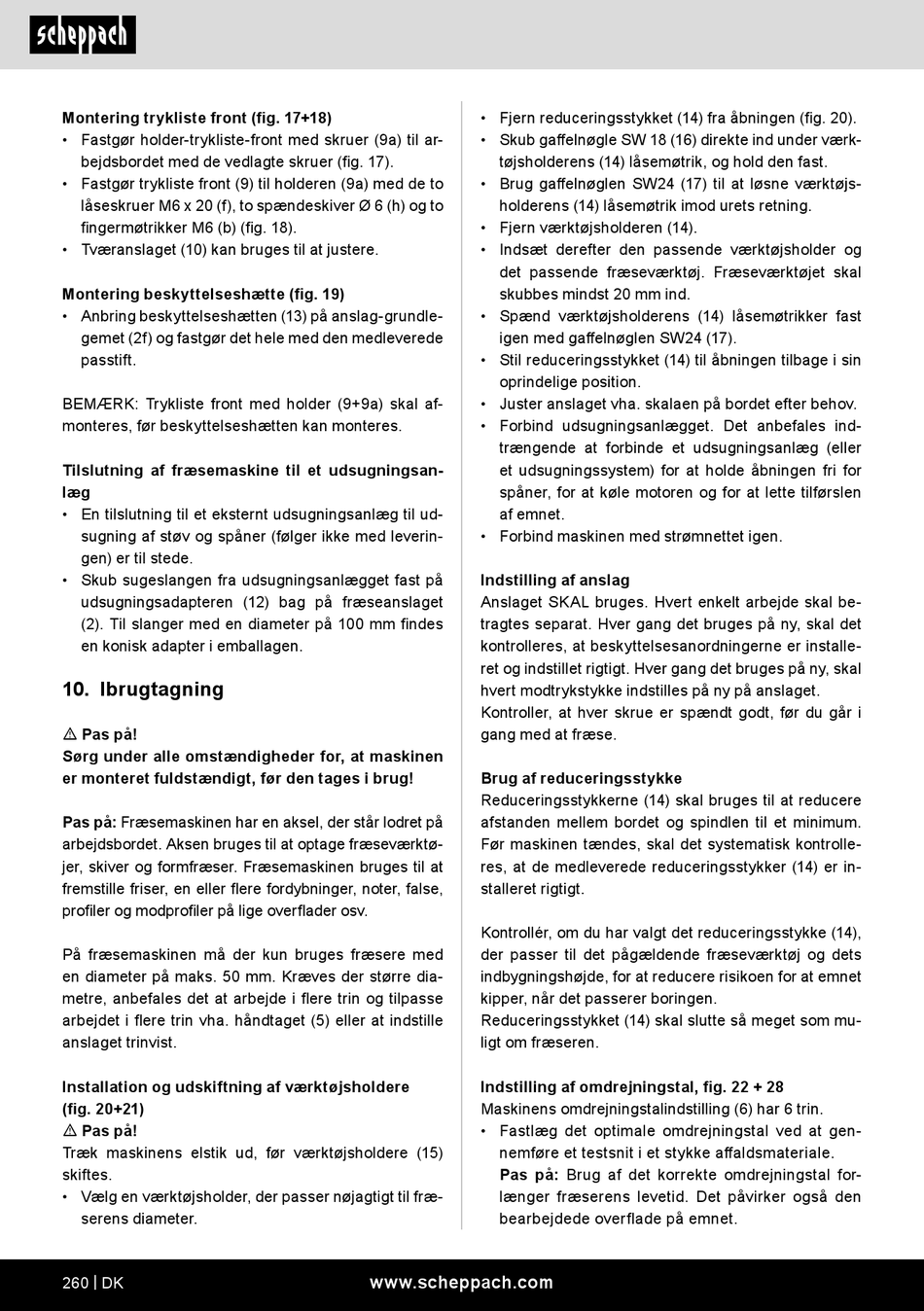

Montering trykliste front (fig. 17+18)
• Fastgør holder-trykliste-front med skruer (9a) til ar-
bejdsbordet med de vedlagte skruer (fig. 17).
• Fastgør trykliste front (9) til holderen (9a) med de to
låseskruer M6 x 20 (f), to spændeskiver Ø 6 (h) og to
fingermøtrikker M6 (b) (fig. 18).
• Tværanslaget (10) kan bruges til at justere.
Montering beskyttelseshætte (fig. 19)
• Anbring beskyttelseshætten (13) på anslag-grundle-
gemet (2f) og fastgør det hele med den medleverede
passtift.
BEMÆRK: Trykliste front med holder (9+9a) skal af-
monteres, før beskyttelseshætten kan monteres.
Tilslutning af fræsemaskine til et udsugningsan-
læg
• En tilslutning til et eksternt udsugningsanlæg til ud-
sugning af støv og spåner (følger ikke med leverin-
gen) er til stede.
• Skub sugeslangen fra udsugningsanlægget fast på
udsugningsadapteren (12) bag på fræseanslaget
(2). Til slanger med en diameter på 100 mm findes
en konisk adapter i emballagen.
10. Ibrugtagning
m Pas på!
Sørg under alle omstændigheder for, at maskinen
er monteret fuldstændigt, før den tages i brug!
Pas på: Fræsemaskinen har en aksel, der står lodret på
arbejdsbordet. Aksen bruges til at optage fræseværktø-
jer, skiver og formfræser. Fræsemaskinen bruges til at
fremstille friser, en eller flere fordybninger, noter, false,
profiler og modprofiler på lige overflader osv.
På fræsemaskinen må der kun bruges fræsere med
en diameter på maks. 50 mm. Kræves der større dia-
metre, anbefales det at arbejde i flere trin og tilpasse
arbejdet i flere trin vha. håndtaget (5) eller at indstille
anslaget trinvist.
Installation og udskiftning af værktøjsholdere
(fig. 20+21)
m Pas på!
Træk maskinens elstik ud, før værktøjsholdere (15)
skiftes.
• Vælg en værktøjsholder, der passer nøjagtigt til fræ-
serens diameter.
260 | DK
• Fjern reduceringsstykket (14) fra åbningen (fig. 20).
• Skub gaffelnøgle SW 18 (16) direkte ind under værk-
tøjsholderens (14) låsemøtrik, og hold den fast.
• Brug gaffelnøglen SW24 (17) til at løsne værktøjs-
holderens (14) låsemøtrik imod urets retning.
• Fjern værktøjsholderen (14).
• Indsæt derefter den passende værktøjsholder og
det passende fræseværktøj. Fræseværktøjet skal
skubbes mindst 20 mm ind.
• Spænd værktøjsholderens (14) låsemøtrikker fast
igen med gaffelnøglen SW24 (17).
• Stil reduceringsstykket (14) til åbningen tilbage i sin
oprindelige position.
• Juster anslaget vha. skalaen på bordet efter behov.
• Forbind udsugningsanlægget. Det anbefales ind-
trængende at forbinde et udsugningsanlæg (eller
et udsugningssystem) for at holde åbningen fri for
spåner, for at køle motoren og for at lette tilførslen
af emnet.
• Forbind maskinen med strømnettet igen.
Indstilling af anslag
Anslaget SKAL bruges. Hvert enkelt arbejde skal be-
tragtes separat. Hver gang det bruges på ny, skal det
kontrolleres, at beskyttelsesanordningerne er installe-
ret og indstillet rigtigt. Hver gang det bruges på ny, skal
hvert modtrykstykke indstilles på ny på anslaget.
Kontroller, at hver skrue er spændt godt, før du går i
gang med at fræse.
Brug af reduceringsstykke
Reduceringsstykkerne (14) skal bruges til at reducere
afstanden mellem bordet og spindlen til et minimum.
Før maskinen tændes, skal det systematisk kontrolle-
res, at de medleverede reduceringsstykker (14) er in-
stalleret rigtigt.
Kontrollér, om du har valgt det reduceringsstykke (14),
der passer til det pågældende fræseværktøj og dets
indbygningshøjde, for at reducere risikoen for at emnet
kipper, når det passerer boringen.
Reduceringsstykket (14) skal slutte så meget som mu-
ligt om fræseren.
Indstilling af omdrejningstal, fig. 22 + 28
Maskinens omdrejningstalindstilling (6) har 6 trin.
• Fastlæg det optimale omdrejningstal ved at gen-
nemføre et testsnit i et stykke affaldsmateriale.
Pas på: Brug af det korrekte omdrejningstal for-
længer fræserens levetid. Det påvirker også den
bearbejdede overflade på emnet.
