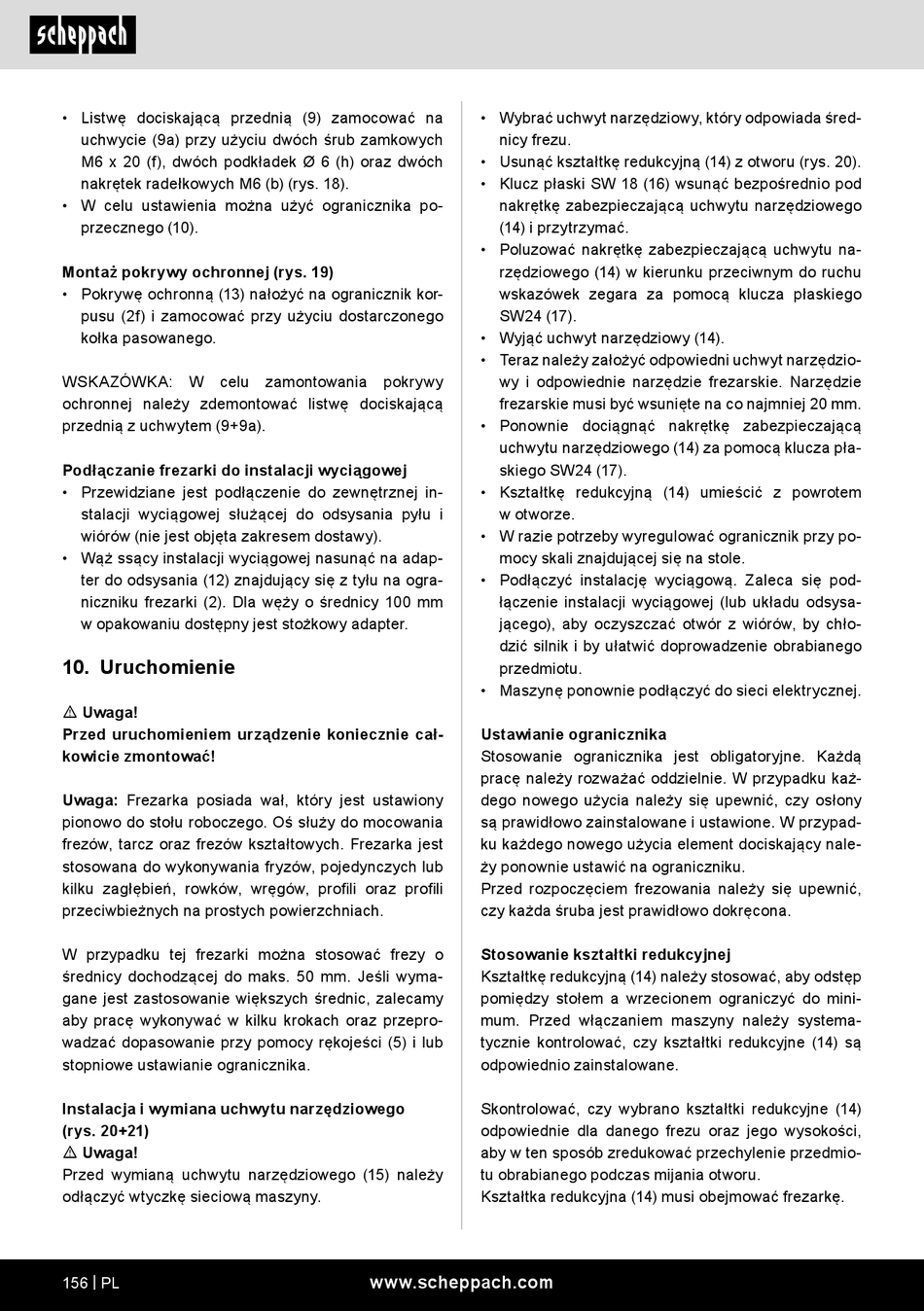

Scheppach HF50 Originalbetriebsanleitung Seite 156

• Listwę dociskającą przednią (9) zamocować na
uchwycie (9a) przy użyciu dwóch śrub zamkowych
M6 x 20 (f), dwóch podkładek Ø 6 (h) oraz dwóch
nakrętek radełkowych M6 (b) (rys. 18).
• W celu ustawienia można użyć ogranicznika po-
przecznego (10).
Montaż pokrywy ochronnej (rys. 19)
• Pokrywę ochronną (13) nałożyć na ogranicznik kor-
pusu (2f) i zamocować przy użyciu dostarczonego
kołka pasowanego.
WSKAZÓWKA: W celu
ochronnej należy zdemontować listwę dociskającą
przednią z uchwytem (9+9a).
Podłączanie frezarki do instalacji wyciągowej
• Przewidziane jest podłączenie do zewnętrznej in-
stalacji wyciągowej służącej do odsysania pyłu i
wiórów (nie jest objęta zakresem dostawy).
• Wąż ssący instalacji wyciągowej nasunąć na adap-
ter do odsysania (12) znajdujący się z tyłu na ogra-
niczniku frezarki (2). Dla węży o średnicy 100 mm
w opakowaniu dostępny jest stożkowy adapter.
10. Uruchomienie
m Uwaga!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
Uwaga: Frezarka posiada wał, który jest ustawiony
pionowo do stołu roboczego. Oś służy do mocowania
frezów, tarcz oraz frezów kształtowych. Frezarka jest
stosowana do wykonywania fryzów, pojedynczych lub
kilku zagłębień, rowków, wręgów, profili oraz profili
przeciwbieżnych na prostych powierzchniach.
W przypadku tej frezarki można stosować frezy o
średnicy dochodzącej do maks. 50 mm. Jeśli wyma-
gane jest zastosowanie większych średnic, zalecamy
aby pracę wykonywać w kilku krokach oraz przepro-
wadzać dopasowanie przy pomocy rękojeści (5) i lub
stopniowe ustawianie ogranicznika.
Instalacja i wymiana uchwytu narzędziowego
(rys. 20+21)
m Uwaga!
Przed wymianą uchwytu narzędziowego (15) należy
odłączyć wtyczkę sieciową maszyny.
156 | PL
zamontowania pokrywy
www.scheppach.com
• Wybrać uchwyt narzędziowy, który odpowiada śred-
nicy frezu.
• Usunąć kształtkę redukcyjną (14) z otworu (rys. 20).
• Klucz płaski SW 18 (16) wsunąć bezpośrednio pod
nakrętkę zabezpieczającą uchwytu narzędziowego
(14) i przytrzymać.
• Poluzować nakrętkę zabezpieczającą uchwytu na-
rzędziowego (14) w kierunku przeciwnym do ruchu
wskazówek zegara za pomocą klucza płaskiego
SW24 (17).
• Wyjąć uchwyt narzędziowy (14).
• Teraz należy założyć odpowiedni uchwyt narzędzio-
wy i odpowiednie narzędzie frezarskie. Narzędzie
frezarskie musi być wsunięte na co najmniej 20 mm.
• Ponownie dociągnąć nakrętkę zabezpieczającą
uchwytu narzędziowego (14) za pomocą klucza pła-
skiego SW24 (17).
• Kształtkę redukcyjną (14) umieścić z powrotem
w otworze.
• W razie potrzeby wyregulować ogranicznik przy po-
mocy skali znajdującej się na stole.
• Podłączyć instalację wyciągową. Zaleca się pod-
łączenie instalacji wyciągowej (lub układu odsysa-
jącego), aby oczyszczać otwór z wiórów, by chło-
dzić silnik i by ułatwić doprowadzenie obrabianego
przedmiotu.
• Maszynę ponownie podłączyć do sieci elektrycznej.
Ustawianie ogranicznika
Stosowanie ogranicznika jest obligatoryjne. Każdą
pracę należy rozważać oddzielnie. W przypadku każ-
dego nowego użycia należy się upewnić, czy osłony
są prawidłowo zainstalowane i ustawione. W przypad-
ku każdego nowego użycia element dociskający nale-
ży ponownie ustawić na ograniczniku.
Przed rozpoczęciem frezowania należy się upewnić,
czy każda śruba jest prawidłowo dokręcona.
Stosowanie kształtki redukcyjnej
Kształtkę redukcyjną (14) należy stosować, aby odstęp
pomiędzy stołem a wrzecionem ograniczyć do mini-
mum. Przed włączaniem maszyny należy systema-
tycznie kontrolować, czy kształtki redukcyjne (14) są
odpowiednio zainstalowane.
Skontrolować, czy wybrano kształtki redukcyjne (14)
odpowiednie dla danego frezu oraz jego wysokości,
aby w ten sposób zredukować przechylenie przedmio-
tu obrabianego podczas mijania otworu.
Kształtka redukcyjna (14) musi obejmować frezarkę.
