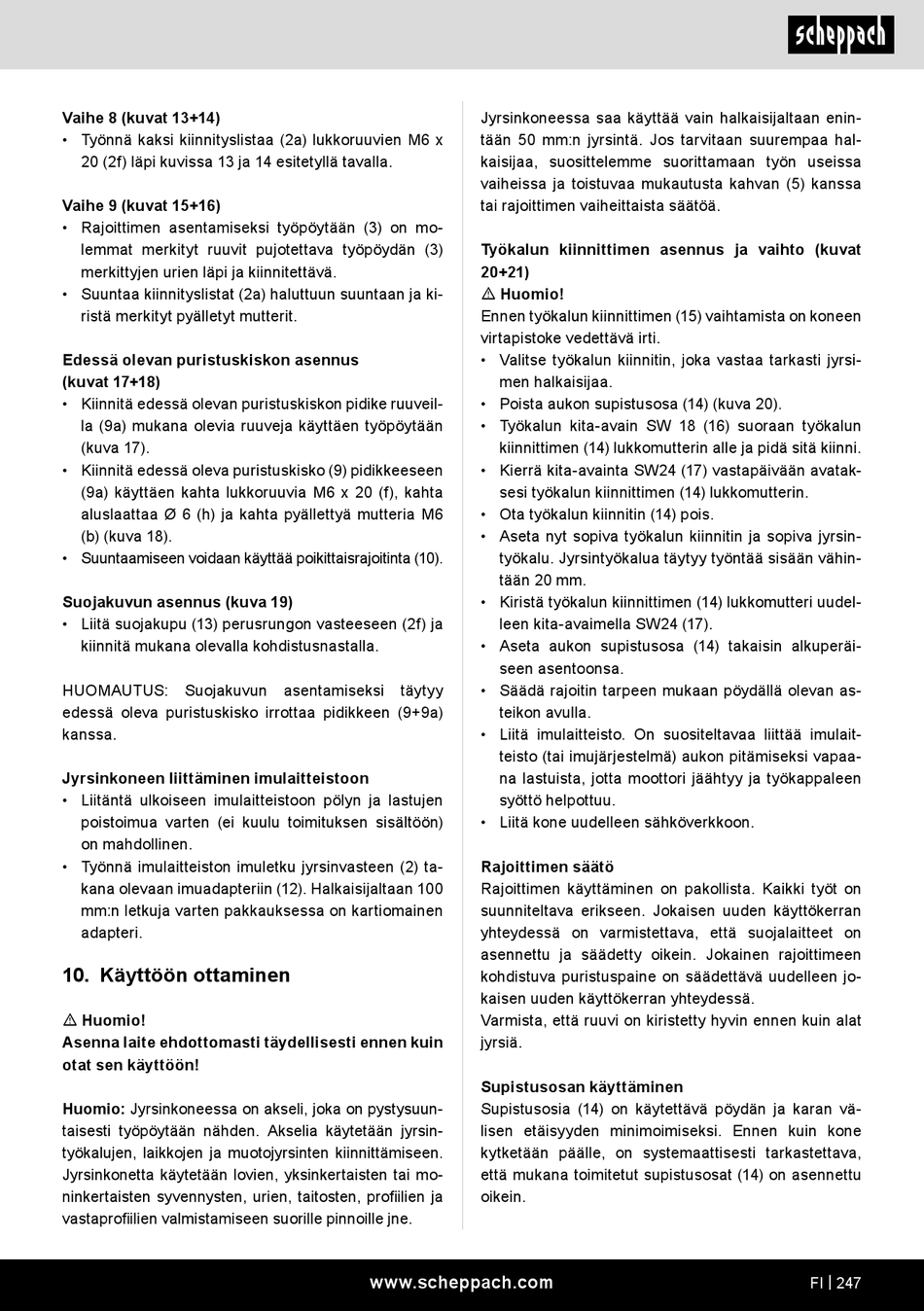

Vaihe 8 (kuvat 13+14)
• Työnnä kaksi kiinnityslistaa (2a) lukkoruuvien M6 x
20 (2f) läpi kuvissa 13 ja 14 esitetyllä tavalla.
Vaihe 9 (kuvat 15+16)
• Rajoittimen asentamiseksi työpöytään (3) on mo-
lemmat merkityt ruuvit pujotettava työpöydän (3)
merkittyjen urien läpi ja kiinnitettävä.
• Suuntaa kiinnityslistat (2a) haluttuun suuntaan ja ki-
ristä merkityt pyälletyt mutterit.
Edessä olevan puristuskiskon asennus
(kuvat 17+18)
• Kiinnitä edessä olevan puristuskiskon pidike ruuveil-
la (9a) mukana olevia ruuveja käyttäen työpöytään
(kuva 17).
• Kiinnitä edessä oleva puristuskisko (9) pidikkeeseen
(9a) käyttäen kahta lukkoruuvia M6 x 20 (f), kahta
aluslaattaa Ø 6 (h) ja kahta pyällettyä mutteria M6
(b) (kuva 18).
• Suuntaamiseen voidaan käyttää poikittaisrajoitinta (10).
Suojakuvun asennus (kuva 19)
• Liitä suojakupu (13) perusrungon vasteeseen (2f) ja
kiinnitä mukana olevalla kohdistusnastalla.
HUOMAUTUS: Suojakuvun
edessä oleva puristuskisko irrottaa pidikkeen (9+9a)
kanssa.
Jyrsinkoneen liittäminen imulaitteistoon
• Liitäntä ulkoiseen imulaitteistoon pölyn ja lastujen
poistoimua varten (ei kuulu toimituksen sisältöön)
on mahdollinen.
• Työnnä imulaitteiston imuletku jyrsinvasteen (2) ta-
kana olevaan imuadapteriin (12). Halkaisijaltaan 100
mm:n letkuja varten pakkauksessa on kartiomainen
adapteri.
10. Käyttöön ottaminen
m Huomio!
Asenna laite ehdottomasti täydellisesti ennen kuin
otat sen käyttöön!
Huomio: Jyrsinkoneessa on akseli, joka on pystysuun-
taisesti työpöytään nähden. Akselia käytetään jyrsin-
työkalujen, laikkojen ja muotojyrsinten kiinnittämiseen.
Jyrsinkonetta käytetään lovien, yksinkertaisten tai mo-
ninkertaisten syvennysten, urien, taitosten, profiilien ja
vastaprofiilien valmistamiseen suorille pinnoille jne.
asentamiseksi täytyy
www.scheppach.com
Jyrsinkoneessa saa käyttää vain halkaisijaltaan enin-
tään 50 mm:n jyrsintä. Jos tarvitaan suurempaa hal-
kaisijaa, suosittelemme suorittamaan työn useissa
vaiheissa ja toistuvaa mukautusta kahvan (5) kanssa
tai rajoittimen vaiheittaista säätöä.
Työkalun kiinnittimen asennus ja vaihto (kuvat
20+21)
m Huomio!
Ennen työkalun kiinnittimen (15) vaihtamista on koneen
virtapistoke vedettävä irti.
• Valitse työkalun kiinnitin, joka vastaa tarkasti jyrsi-
men halkaisijaa.
• Poista aukon supistusosa (14) (kuva 20).
• Työkalun kita-avain SW 18 (16) suoraan työkalun
kiinnittimen (14) lukkomutterin alle ja pidä sitä kiinni.
• Kierrä kita-avainta SW24 (17) vastapäivään avatak-
sesi työkalun kiinnittimen (14) lukkomutterin.
• Ota työkalun kiinnitin (14) pois.
• Aseta nyt sopiva työkalun kiinnitin ja sopiva jyrsin-
työkalu. Jyrsintyökalua täytyy työntää sisään vähin-
tään 20 mm.
• Kiristä työkalun kiinnittimen (14) lukkomutteri uudel-
leen kita-avaimella SW24 (17).
• Aseta aukon supistusosa (14) takaisin alkuperäi-
seen asentoonsa.
• Säädä rajoitin tarpeen mukaan pöydällä olevan as-
teikon avulla.
• Liitä imulaitteisto. On suositeltavaa liittää imulait-
teisto (tai imujärjestelmä) aukon pitämiseksi vapaa-
na lastuista, jotta moottori jäähtyy ja työkappaleen
syöttö helpottuu.
• Liitä kone uudelleen sähköverkkoon.
Rajoittimen säätö
Rajoittimen käyttäminen on pakollista. Kaikki työt on
suunniteltava erikseen. Jokaisen uuden käyttökerran
yhteydessä on varmistettava, että suojalaitteet on
asennettu ja säädetty oikein. Jokainen rajoittimeen
kohdistuva puristuspaine on säädettävä uudelleen jo-
kaisen uuden käyttökerran yhteydessä.
Varmista, että ruuvi on kiristetty hyvin ennen kuin alat
jyrsiä.
Supistusosan käyttäminen
Supistusosia (14) on käytettävä pöydän ja karan vä-
lisen etäisyyden minimoimiseksi. Ennen kuin kone
kytketään päälle, on systemaattisesti tarkastettava,
että mukana toimitetut supistusosat (14) on asennettu
oikein.
