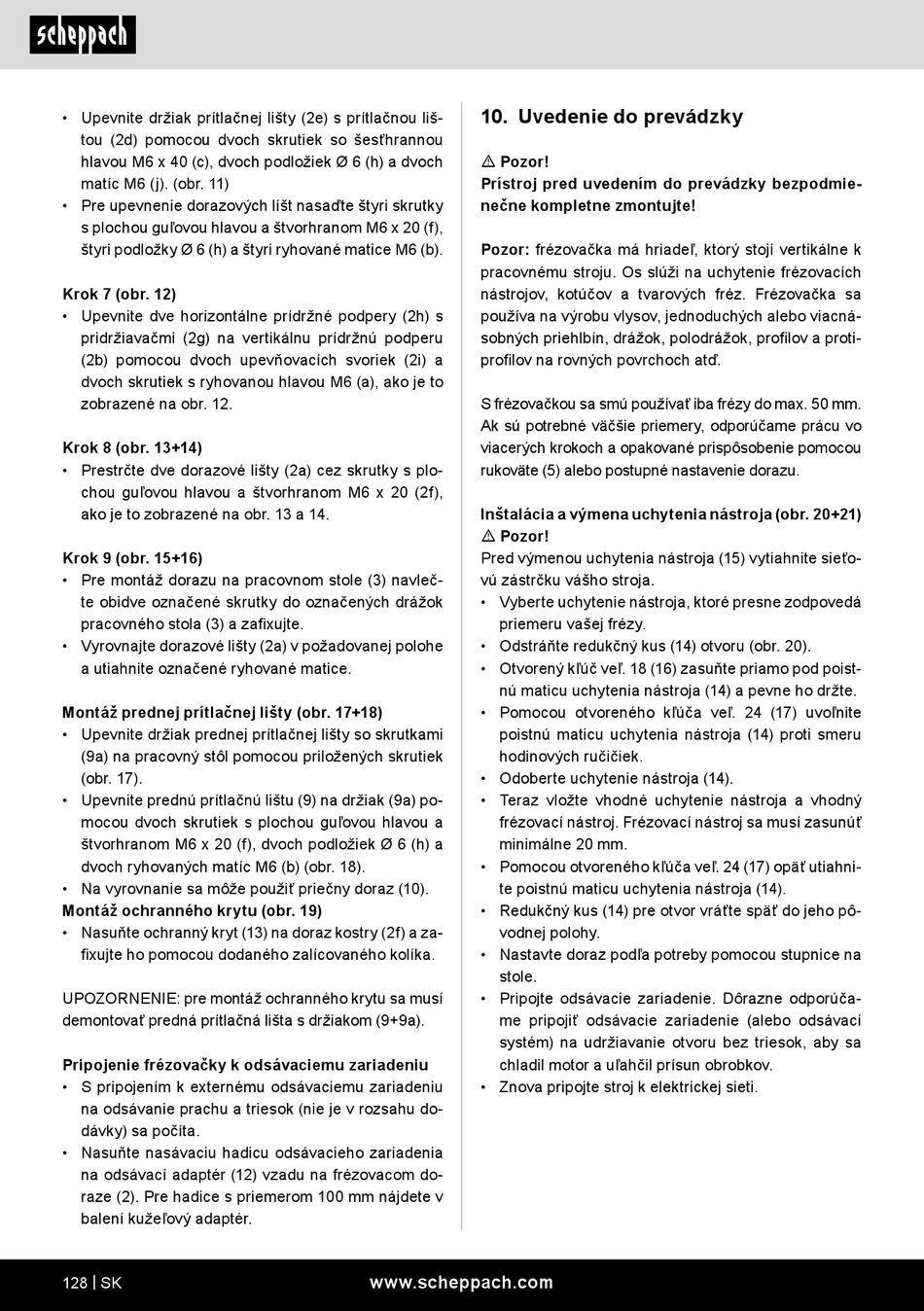

• Upevnite držiak prítlačnej lišty (2e) s prítlačnou liš-
tou (2d) pomocou dvoch skrutiek so šesťhrannou
hlavou M6 x 40 (c), dvoch podložiek Ø 6 (h) a dvoch
matíc M6 (j). (obr. 11)
• Pre upevnenie dorazových líšt nasaďte štyri skrutky
s plochou guľovou hlavou a štvorhranom M6 x 20 (f),
štyri podložky Ø 6 (h) a štyri ryhované matice M6 (b).
Krok 7 (obr. 12)
• Upevnite dve horizontálne prídržné podpery (2h) s
pridržiavačmi (2g) na vertikálnu prídržnú podperu
(2b) pomocou dvoch upevňovacích svoriek (2i) a
dvoch skrutiek s ryhovanou hlavou M6 (a), ako je to
zobrazené na obr. 12.
Krok 8 (obr. 13+14)
• Prestrčte dve dorazové lišty (2a) cez skrutky s plo-
chou guľovou hlavou a štvorhranom M6 x 20 (2f),
ako je to zobrazené na obr. 13 a 14.
Krok 9 (obr. 15+16)
• Pre montáž dorazu na pracovnom stole (3) navleč-
te obidve označené skrutky do označených drážok
pracovného stola (3) a zafixujte.
• Vyrovnajte dorazové lišty (2a) v požadovanej polohe
a utiahnite označené ryhované matice.
Montáž prednej prítlačnej lišty (obr. 17+18)
• Upevnite držiak prednej prítlačnej lišty so skrutkami
(9a) na pracovný stôl pomocou priložených skrutiek
(obr. 17).
• Upevnite prednú prítlačnú lištu (9) na držiak (9a) po-
mocou dvoch skrutiek s plochou guľovou hlavou a
štvorhranom M6 x 20 (f), dvoch podložiek Ø 6 (h) a
dvoch ryhovaných matíc M6 (b) (obr. 18).
• Na vyrovnanie sa môže použiť priečny doraz (10).
Montáž ochranného krytu (obr. 19)
• Nasuňte ochranný kryt (13) na doraz kostry (2f) a za-
fixujte ho pomocou dodaného zalícovaného kolíka.
UPOZORNENIE: pre montáž ochranného krytu sa musí
demontovať predná prítlačná lišta s držiakom (9+9a).
Pripojenie frézovačky k odsávaciemu zariadeniu
• S pripojením k externému odsávaciemu zariadeniu
na odsávanie prachu a triesok (nie je v rozsahu do-
dávky) sa počíta.
• Nasuňte nasávaciu hadicu odsávacieho zariadenia
na odsávací adaptér (12) vzadu na frézovacom do-
raze (2). Pre hadice s priemerom 100 mm nájdete v
balení kužeľový adaptér.
128 | SK
10. Uvedenie do prevádzky
m Pozor!
Prístroj pred uvedením do prevádzky bezpodmie-
nečne kompletne zmontujte!
Pozor: frézovačka má hriadeľ, ktorý stojí vertikálne k
pracovnému stroju. Os slúži na uchytenie frézovacích
nástrojov, kotúčov a tvarových fréz. Frézovačka sa
používa na výrobu vlysov, jednoduchých alebo viacná-
sobných priehlbín, drážok, polodrážok, profilov a proti-
profilov na rovných povrchoch atď.
S frézovačkou sa smú používať iba frézy do max. 50 mm.
Ak sú potrebné väčšie priemery, odporúčame prácu vo
viacerých krokoch a opakované prispôsobenie pomocou
rukoväte (5) alebo postupné nastavenie dorazu.
Inštalácia a výmena uchytenia nástroja (obr. 20+21)
m Pozor!
Pred výmenou uchytenia nástroja (15) vytiahnite sieťo-
vú zástrčku vášho stroja.
• Vyberte uchytenie nástroja, ktoré presne zodpovedá
priemeru vašej frézy.
• Odstráňte redukčný kus (14) otvoru (obr. 20).
• Otvorený kľúč veľ. 18 (16) zasuňte priamo pod poist-
nú maticu uchytenia nástroja (14) a pevne ho držte.
• Pomocou otvoreného kľúča veľ. 24 (17) uvoľnite
poistnú maticu uchytenia nástroja (14) proti smeru
hodinových ručičiek.
• Odoberte uchytenie nástroja (14).
• Teraz vložte vhodné uchytenie nástroja a vhodný
frézovací nástroj. Frézovací nástroj sa musí zasunúť
minimálne 20 mm.
• Pomocou otvoreného kľúča veľ. 24 (17) opäť utiahni-
te poistnú maticu uchytenia nástroja (14).
• Redukčný kus (14) pre otvor vráťte späť do jeho pô-
vodnej polohy.
• Nastavte doraz podľa potreby pomocou stupnice na
stole.
• Pripojte odsávacie zariadenie. Dôrazne odporúča-
me pripojiť odsávacie zariadenie (alebo odsávací
systém) na udržiavanie otvoru bez triesok, aby sa
chladil motor a uľahčil prísun obrobkov.
• Znova pripojte stroj k elektrickej sieti.
