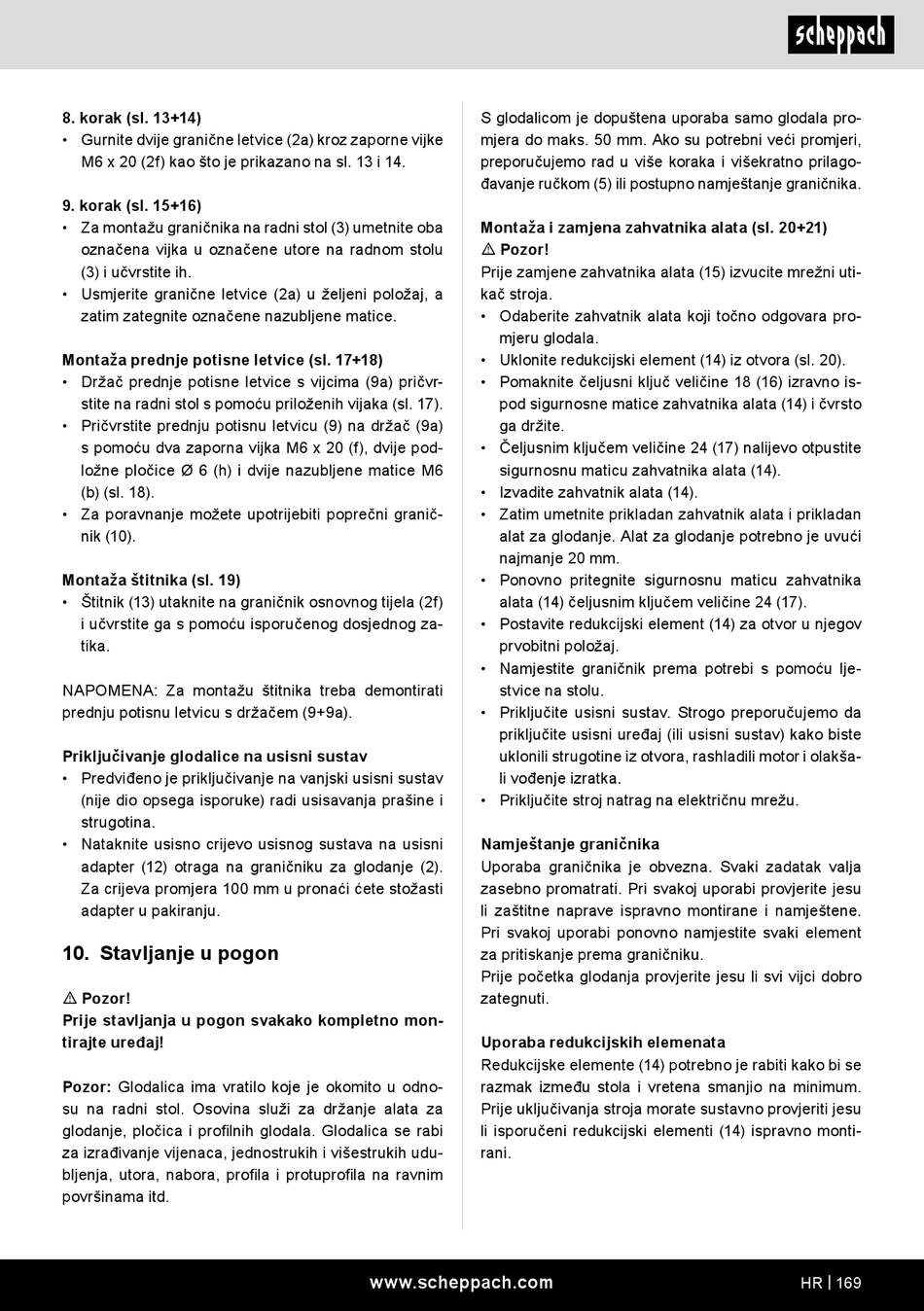

8. korak (sl. 13+14)
• Gurnite dvije granične letvice (2a) kroz zaporne vijke
M6 x 20 (2f) kao što je prikazano na sl. 13 i 14.
9. korak (sl. 15+16)
• Za montažu graničnika na radni stol (3) umetnite oba
označena vijka u označene utore na radnom stolu
(3) i učvrstite ih.
• Usmjerite granične letvice (2a) u željeni položaj, a
zatim zategnite označene nazubljene matice.
Montaža prednje potisne letvice (sl. 17+18)
• Držač prednje potisne letvice s vijcima (9a) pričvr-
stite na radni stol s pomoću priloženih vijaka (sl. 17).
• Pričvrstite prednju potisnu letvicu (9) na držač (9a)
s pomoću dva zaporna vijka M6 x 20 (f), dvije pod-
ložne pločice Ø 6 (h) i dvije nazubljene matice M6
(b) (sl. 18).
• Za poravnanje možete upotrijebiti poprečni granič-
nik (10).
Montaža štitnika (sl. 19)
• Štitnik (13) utaknite na graničnik osnovnog tijela (2f)
i učvrstite ga s pomoću isporučenog dosjednog za-
tika.
NAPOMENA: Za montažu štitnika treba demontirati
prednju potisnu letvicu s držačem (9+9a).
Priključivanje glodalice na usisni sustav
• Predviđeno je priključivanje na vanjski usisni sustav
(nije dio opsega isporuke) radi usisavanja prašine i
strugotina.
• Nataknite usisno crijevo usisnog sustava na usisni
adapter (12) otraga na graničniku za glodanje (2).
Za crijeva promjera 100 mm u pronaći ćete stožasti
adapter u pakiranju.
10. Stavljanje u pogon
m Pozor!
Prije stavljanja u pogon svakako kompletno mon-
tirajte uređaj!
Pozor: Glodalica ima vratilo koje je okomito u odno-
su na radni stol. Osovina služi za držanje alata za
glodanje, pločica i profilnih glodala. Glodalica se rabi
za izrađivanje vijenaca, jednostrukih i višestrukih udu-
bljenja, utora, nabora, profila i protuprofila na ravnim
površinama itd.
S glodalicom je dopuštena uporaba samo glodala pro-
mjera do maks. 50 mm. Ako su potrebni veći promjeri,
preporučujemo rad u više koraka i višekratno prilago-
đavanje ručkom (5) ili postupno namještanje graničnika.
Montaža i zamjena zahvatnika alata (sl. 20+21)
m Pozor!
Prije zamjene zahvatnika alata (15) izvucite mrežni uti-
kač stroja.
• Odaberite zahvatnik alata koji točno odgovara pro-
mjeru glodala.
• Uklonite redukcijski element (14) iz otvora (sl. 20).
• Pomaknite čeljusni ključ veličine 18 (16) izravno is-
pod sigurnosne matice zahvatnika alata (14) i čvrsto
ga držite.
• Čeljusnim ključem veličine 24 (17) nalijevo otpustite
sigurnosnu maticu zahvatnika alata (14).
• Izvadite zahvatnik alata (14).
• Zatim umetnite prikladan zahvatnik alata i prikladan
alat za glodanje. Alat za glodanje potrebno je uvući
najmanje 20 mm.
• Ponovno pritegnite sigurnosnu maticu zahvatnika
alata (14) čeljusnim ključem veličine 24 (17).
• Postavite redukcijski element (14) za otvor u njegov
prvobitni položaj.
• Namjestite graničnik prema potrebi s pomoću lje-
stvice na stolu.
• Priključite usisni sustav. Strogo preporučujemo da
priključite usisni uređaj (ili usisni sustav) kako biste
uklonili strugotine iz otvora, rashladili motor i olakša-
li vođenje izratka.
• Priključite stroj natrag na električnu mrežu.
Namještanje graničnika
Uporaba graničnika je obvezna. Svaki zadatak valja
zasebno promatrati. Pri svakoj uporabi provjerite jesu
li zaštitne naprave ispravno montirane i namještene.
Pri svakoj uporabi ponovno namjestite svaki element
za pritiskanje prema graničniku.
Prije početka glodanja provjerite jesu li svi vijci dobro
zategnuti.
Uporaba redukcijskih elemenata
Redukcijske elemente (14) potrebno je rabiti kako bi se
razmak između stola i vretena smanjio na minimum.
Prije uključivanja stroja morate sustavno provjeriti jesu
li isporučeni redukcijski elementi (14) ispravno monti-
rani.
