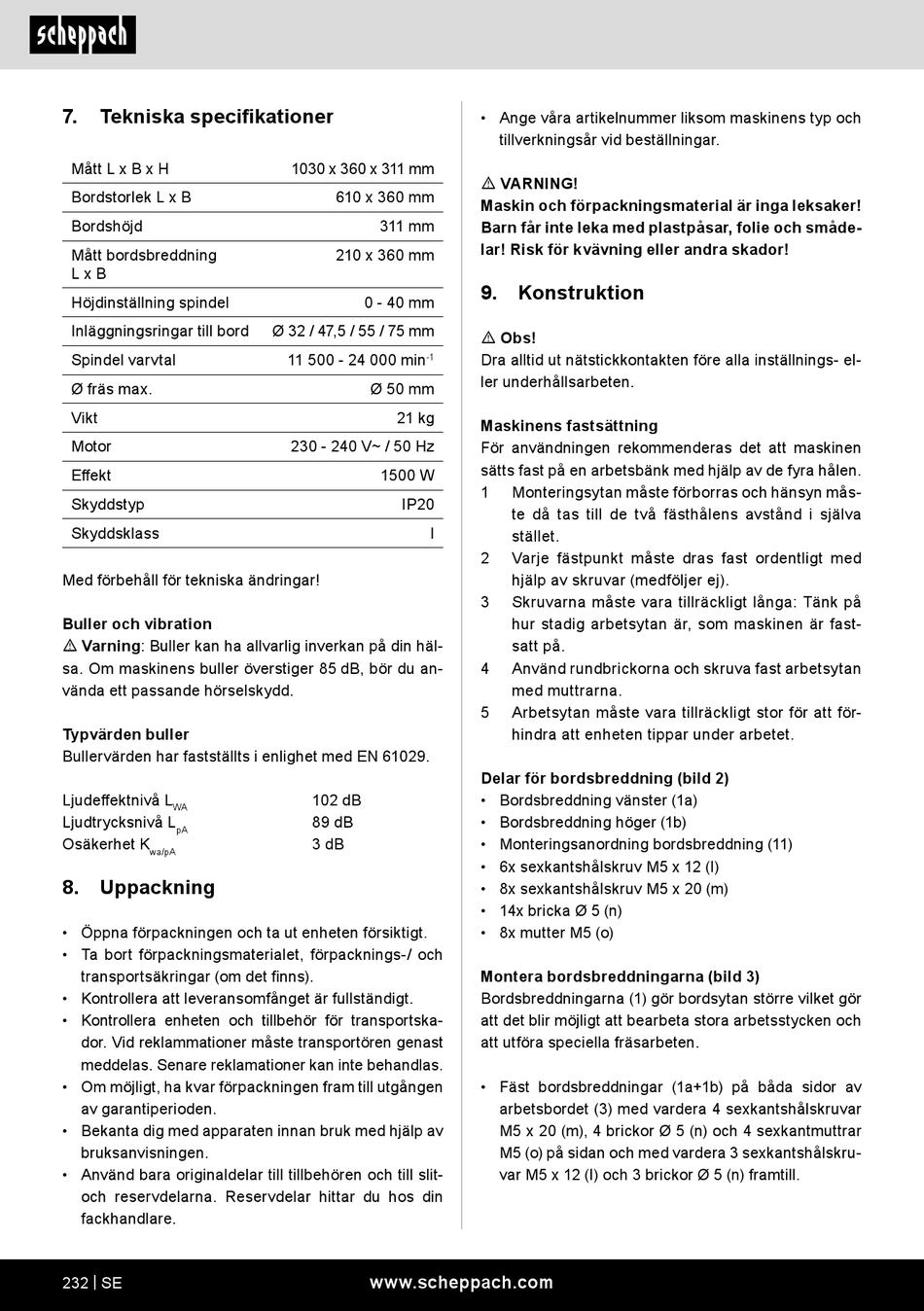

Scheppach HF50 Originalbetriebsanleitung Seite 232

7. Tekniska specifikationer
Mått L x B x H
Bordstorlek L x B
Bordshöjd
Mått bordsbreddning
L x B
Höjdinställning spindel
Inläggningsringar till bord
Spindel varvtal
Ø fräs max.
Vikt
Motor
Effekt
Skyddstyp
Skyddsklass
Med förbehåll för tekniska ändringar!
Buller och vibration
m Varning: Buller kan ha allvarlig inverkan på din häl-
sa. Om maskinens buller överstiger 85 dB, bör du an-
vända ett passande hörselskydd.
Typvärden buller
Bullervärden har fastställts i enlighet med EN 61029.
Ljudeffektnivå L
WA
Ljudtrycksnivå L
pA
Osäkerhet K
wa/pA
8. Uppackning
• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och
transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportska-
dor. Vid reklammationer måste transportören genast
meddelas. Senare reklamationer kan inte behandlas.
• Om möjligt, ha kvar förpackningen fram till utgången
av garantiperioden.
• Bekanta dig med apparaten innan bruk med hjälp av
bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din
fackhandlare.
232 | SE
1030 x 360 x 311 mm
610 x 360 mm
311 mm
210 x 360 mm
0 - 40 mm
Ø 32 / 47,5 / 55 / 75 mm
11 500 - 24 000 min
-1
Ø 50 mm
21 kg
230 - 240 V~ / 50 Hz
1500 W
IP20
I
102 dB
89 dB
3 dB
www.scheppach.com
• Ange våra artikelnummer liksom maskinens typ och
tillverkningsår vid beställningar.
m VARNING!
Maskin och förpackningsmaterial är inga leksaker!
Barn får inte leka med plastpåsar, folie och småde-
lar! Risk för kvävning eller andra skador!
9. Konstruktion
m Obs!
Dra alltid ut nätstickkontakten före alla inställnings- el-
ler underhållsarbeten.
Maskinens fastsättning
För användningen rekommenderas det att maskinen
sätts fast på en arbetsbänk med hjälp av de fyra hålen.
1 Monteringsytan måste förborras och hänsyn mås-
te då tas till de två fästhålens avstånd i själva
stället.
2 Varje fästpunkt måste dras fast ordentligt med
hjälp av skruvar (medföljer ej).
3 Skruvarna måste vara tillräckligt långa: Tänk på
hur stadig arbetsytan är, som maskinen är fast-
satt på.
4 Använd rundbrickorna och skruva fast arbetsytan
med muttrarna.
5 Arbetsytan måste vara tillräckligt stor för att för-
hindra att enheten tippar under arbetet.
Delar för bordsbreddning (bild 2)
• Bordsbreddning vänster (1a)
• Bordsbreddning höger (1b)
• Monteringsanordning bordsbreddning (11)
• 6x sexkantshålskruv M5 x 12 (l)
• 8x sexkantshålskruv M5 x 20 (m)
• 14x bricka Ø 5 (n)
• 8x mutter M5 (o)
Montera bordsbreddningarna (bild 3)
Bordsbreddningarna (1) gör bordsytan större vilket gör
att det blir möjligt att bearbeta stora arbetsstycken och
att utföra speciella fräsarbeten.
• Fäst bordsbreddningar (1a+1b) på båda sidor av
arbetsbordet (3) med vardera 4 sexkantshålskruvar
M5 x 20 (m), 4 brickor Ø 5 (n) och 4 sexkantmuttrar
M5 (o) på sidan och med vardera 3 sexkantshålskru-
var M5 x 12 (l) och 3 brickor Ø 5 (n) framtill.
