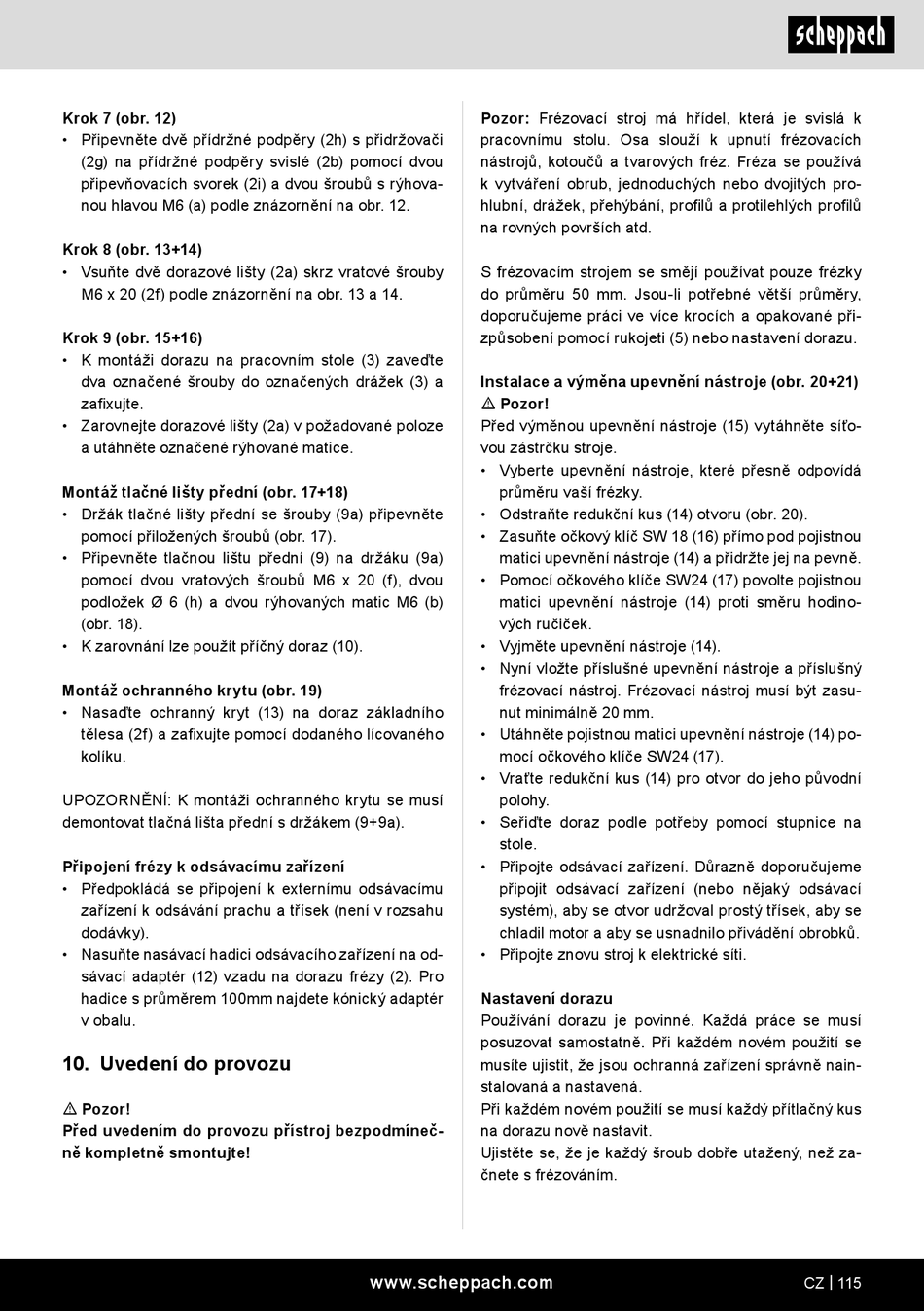

Krok 7 (obr. 12)
• Připevněte dvě přídržné podpěry (2h) s přidržovači
(2g) na přídržné podpěry svislé (2b) pomocí dvou
připevňovacích svorek (2i) a dvou šroubů s rýhova-
nou hlavou M6 (a) podle znázornění na obr. 12.
Krok 8 (obr. 13+14)
• Vsuňte dvě dorazové lišty (2a) skrz vratové šrouby
M6 x 20 (2f) podle znázornění na obr. 13 a 14.
Krok 9 (obr. 15+16)
• K montáži dorazu na pracovním stole (3) zaveďte
dva označené šrouby do označených drážek (3) a
zafixujte.
• Zarovnejte dorazové lišty (2a) v požadované poloze
a utáhněte označené rýhované matice.
Montáž tlačné lišty přední (obr. 17+18)
• Držák tlačné lišty přední se šrouby (9a) připevněte
pomocí přiložených šroubů (obr. 17).
• Připevněte tlačnou lištu přední (9) na držáku (9a)
pomocí dvou vratových šroubů M6 x 20 (f), dvou
podložek Ø 6 (h) a dvou rýhovaných matic M6 (b)
(obr. 18).
• K zarovnání lze použít příčný doraz (10).
Montáž ochranného krytu (obr. 19)
• Nasaďte ochranný kryt (13) na doraz základního
tělesa (2f) a zafixujte pomocí dodaného lícovaného
kolíku.
UPOZORNĚNÍ: K montáži ochranného krytu se musí
demontovat tlačná lišta přední s držákem (9+9a).
Připojení frézy k odsávacímu zařízení
• Předpokládá se připojení k externímu odsávacímu
zařízení k odsávání prachu a třísek (není v rozsahu
dodávky).
• Nasuňte nasávací hadici odsávacího zařízení na od-
sávací adaptér (12) vzadu na dorazu frézy (2). Pro
hadice s průměrem 100mm najdete kónický adaptér
v obalu.
10. Uvedení do provozu
m Pozor!
Před uvedením do provozu přístroj bezpodmíneč-
ně kompletně smontujte!
Pozor: Frézovací stroj má hřídel, která je svislá k
pracovnímu stolu. Osa slouží k upnutí frézovacích
nástrojů, kotoučů a tvarových fréz. Fréza se používá
k vytváření obrub, jednoduchých nebo dvojitých pro-
hlubní, drážek, přehýbání, profilů a protilehlých profilů
na rovných površích atd.
S frézovacím strojem se smějí používat pouze frézky
do průměru 50 mm. Jsou-li potřebné větší průměry,
doporučujeme práci ve více krocích a opakované při-
způsobení pomocí rukojeti (5) nebo nastavení dorazu.
Instalace a výměna upevnění nástroje (obr. 20+21)
m Pozor!
Před výměnou upevnění nástroje (15) vytáhněte síťo-
vou zástrčku stroje.
• Vyberte upevnění nástroje, které přesně odpovídá
průměru vaší frézky.
• Odstraňte redukční kus (14) otvoru (obr. 20).
• Zasuňte očkový klíč SW 18 (16) přímo pod pojistnou
matici upevnění nástroje (14) a přidržte jej na pevně.
• Pomocí očkového klíče SW24 (17) povolte pojistnou
matici upevnění nástroje (14) proti směru hodino-
vých ručiček.
• Vyjměte upevnění nástroje (14).
• Nyní vložte příslušné upevnění nástroje a příslušný
frézovací nástroj. Frézovací nástroj musí být zasu-
nut minimálně 20 mm.
• Utáhněte pojistnou matici upevnění nástroje (14) po-
mocí očkového klíče SW24 (17).
• Vraťte redukční kus (14) pro otvor do jeho původní
polohy.
• Seřiďte doraz podle potřeby pomocí stupnice na
stole.
• Připojte odsávací zařízení. Důrazně doporučujeme
připojit odsávací zařízení (nebo nějaký odsávací
systém), aby se otvor udržoval prostý třísek, aby se
chladil motor a aby se usnadnilo přivádění obrobků.
• Připojte znovu stroj k elektrické síti.
Nastavení dorazu
Používání dorazu je povinné. Každá práce se musí
posuzovat samostatně. Při každém novém použití se
musíte ujistit, že jsou ochranná zařízení správně nain-
stalovaná a nastavená.
Při každém novém použití se musí každý přítlačný kus
na dorazu nově nastavit.
Ujistěte se, že je každý šroub dobře utažený, než za-
čnete s frézováním.
