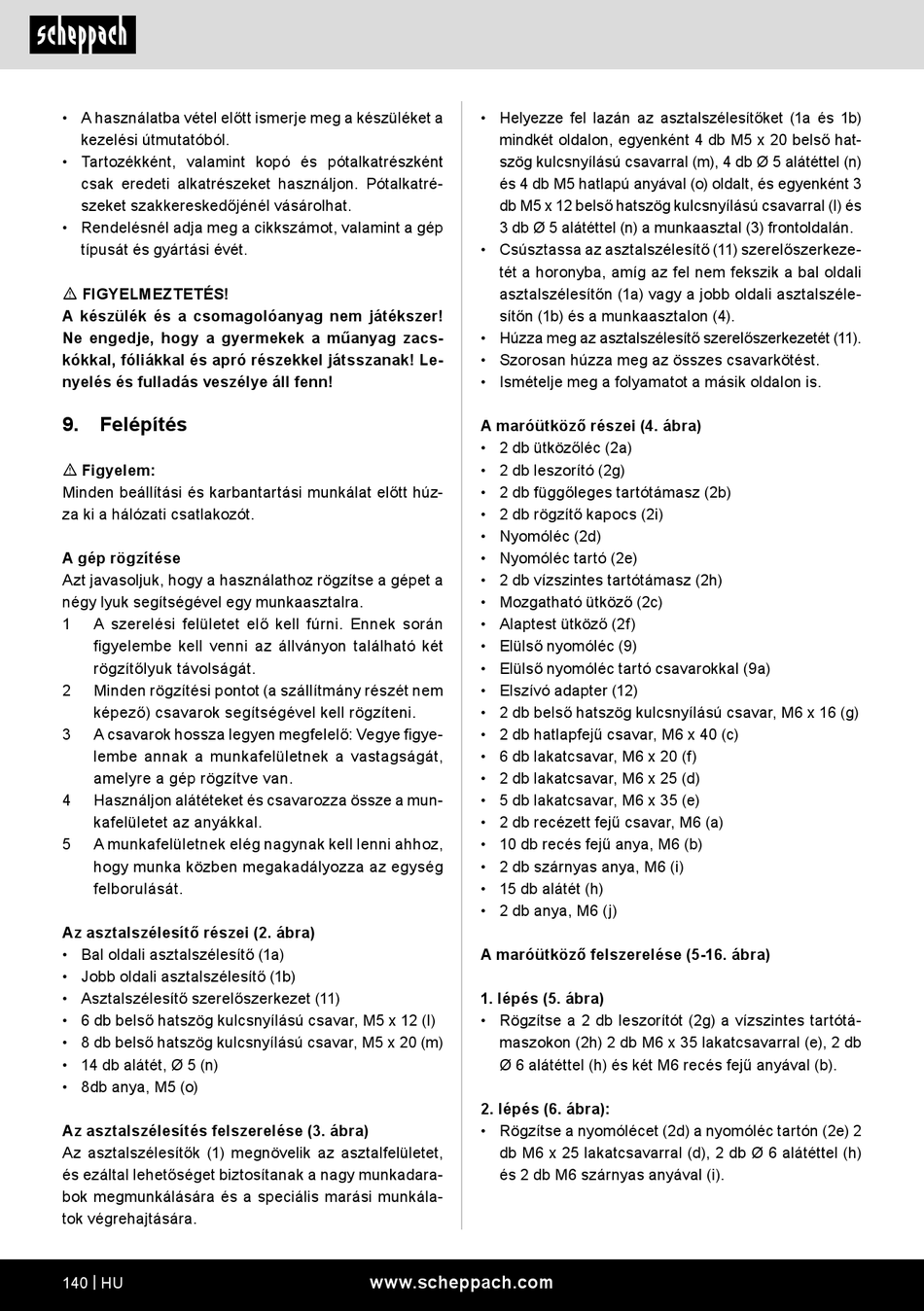

Scheppach HF50 Originalbetriebsanleitung Seite 140

• A használatba vétel előtt ismerje meg a készüléket a
kezelési útmutatóból.
• Tartozékként, valamint kopó és pótalkatrészként
csak eredeti alkatrészeket használjon. Pótalkatré-
szeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a gép
típusát és gyártási évét.
m FIGYELMEZTETÉS!
A készülék és a csomagolóanyag nem játékszer!
Ne engedje, hogy a gyermekek a műanyag zacs-
kókkal, fóliákkal és apró részekkel játsszanak! Le-
nyelés és fulladás veszélye áll fenn!
9. Felépítés
m Figyelem:
Minden beállítási és karbantartási munkálat előtt húz-
za ki a hálózati csatlakozót.
A gép rögzítése
Azt javasoljuk, hogy a használathoz rögzítse a gépet a
négy lyuk segítségével egy munkaasztalra.
1 A szerelési felületet elő kell fúrni. Ennek során
figyelembe kell venni az állványon található két
rögzítőlyuk távolságát.
2 Minden rögzítési pontot (a szállítmány részét nem
képező) csavarok segítségével kell rögzíteni.
3 A csavarok hossza legyen megfelelő: Vegye figye-
lembe annak a munkafelületnek a vastagságát,
amelyre a gép rögzítve van.
4 Használjon alátéteket és csavarozza össze a mun-
kafelületet az anyákkal.
5 A munkafelületnek elég nagynak kell lenni ahhoz,
hogy munka közben megakadályozza az egység
felborulását.
Az asztalszélesítő részei (2. ábra)
• Bal oldali asztalszélesítő (1a)
• Jobb oldali asztalszélesítő (1b)
• Asztalszélesítő szerelőszerkezet (11)
• 6 db belső hatszög kulcsnyílású csavar, M5 x 12 (l)
• 8 db belső hatszög kulcsnyílású csavar, M5 x 20 (m)
• 14 db alátét, Ø 5 (n)
• 8db anya, M5 (o)
Az asztalszélesítés felszerelése (3. ábra)
Az asztalszélesítők (1) megnövelik az asztalfelületet,
és ezáltal lehetőséget biztosítanak a nagy munkadara-
bok megmunkálására és a speciális marási munkála-
tok végrehajtására.
140 | HU
• Helyezze fel lazán az asztalszélesítőket (1a és 1b)
mindkét oldalon, egyenként 4 db M5 x 20 belső hat-
szög kulcsnyílású csavarral (m), 4 db Ø 5 alátéttel (n)
és 4 db M5 hatlapú anyával (o) oldalt, és egyenként 3
db M5 x 12 belső hatszög kulcsnyílású csavarral (l) és
3 db Ø 5 alátéttel (n) a munkaasztal (3) frontoldalán.
• Csúsztassa az asztalszélesítő (11) szerelőszerkeze-
tét a horonyba, amíg az fel nem fekszik a bal oldali
asztalszélesítőn (1a) vagy a jobb oldali asztalszéle-
sítőn (1b) és a munkaasztalon (4).
• Húzza meg az asztalszélesítő szerelőszerkezetét (11).
• Szorosan húzza meg az összes csavarkötést.
• Ismételje meg a folyamatot a másik oldalon is.
A maróütköző részei (4. ábra)
• 2 db ütközőléc (2a)
• 2 db leszorító (2g)
• 2 db függőleges tartótámasz (2b)
• 2 db rögzítő kapocs (2i)
• Nyomóléc (2d)
• Nyomóléc tartó (2e)
• 2 db vízszintes tartótámasz (2h)
• Mozgatható ütköző (2c)
• Alaptest ütköző (2f)
• Elülső nyomóléc (9)
• Elülső nyomóléc tartó csavarokkal (9a)
• Elszívó adapter (12)
• 2 db belső hatszög kulcsnyílású csavar, M6 x 16 (g)
• 2 db hatlapfejű csavar, M6 x 40 (c)
• 6 db lakatcsavar, M6 x 20 (f)
• 2 db lakatcsavar, M6 x 25 (d)
• 5 db lakatcsavar, M6 x 35 (e)
• 2 db recézett fejű csavar, M6 (a)
• 10 db recés fejű anya, M6 (b)
• 2 db szárnyas anya, M6 (i)
• 15 db alátét (h)
• 2 db anya, M6 (j)
A maróütköző felszerelése (5-16. ábra)
1. lépés (5. ábra)
• Rögzítse a 2 db leszorítót (2g) a vízszintes tartótá-
maszokon (2h) 2 db M6 x 35 lakatcsavarral (e), 2 db
Ø 6 alátéttel (h) és két M6 recés fejű anyával (b).
2. lépés (6. ábra):
• Rögzítse a nyomólécet (2d) a nyomóléc tartón (2e) 2
db M6 x 25 lakatcsavarral (d), 2 db Ø 6 alátéttel (h)
és 2 db M6 szárnyas anyával (i).
