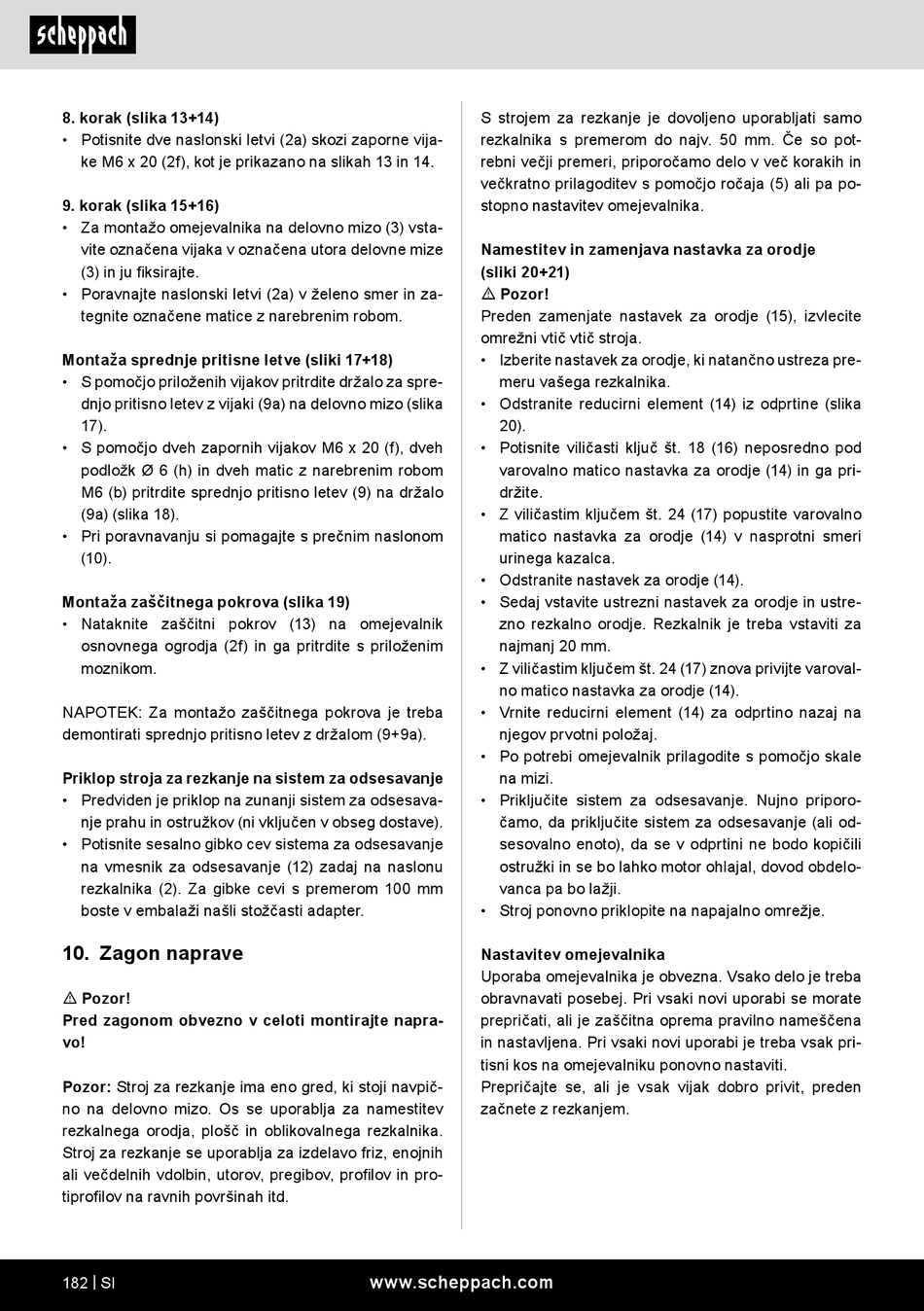

Scheppach HF50 Originalbetriebsanleitung Seite 182

8. korak (slika 13+14)
• Potisnite dve naslonski letvi (2a) skozi zaporne vija-
ke M6 x 20 (2f), kot je prikazano na slikah 13 in 14.
9. korak (slika 15+16)
• Za montažo omejevalnika na delovno mizo (3) vsta-
vite označena vijaka v označena utora delovne mize
(3) in ju fiksirajte.
• Poravnajte naslonski letvi (2a) v želeno smer in za-
tegnite označene matice z narebrenim robom.
Montaža sprednje pritisne letve (sliki 17+18)
• S pomočjo priloženih vijakov pritrdite držalo za spre-
dnjo pritisno letev z vijaki (9a) na delovno mizo (slika
17).
• S pomočjo dveh zapornih vijakov M6 x 20 (f), dveh
podložk Ø 6 (h) in dveh matic z narebrenim robom
M6 (b) pritrdite sprednjo pritisno letev (9) na držalo
(9a) (slika 18).
• Pri poravnavanju si pomagajte s prečnim naslonom
(10).
Montaža zaščitnega pokrova (slika 19)
• Nataknite zaščitni pokrov (13) na omejevalnik
osnovnega ogrodja (2f) in ga pritrdite s priloženim
moznikom.
NAPOTEK: Za montažo zaščitnega pokrova je treba
demontirati sprednjo pritisno letev z držalom (9+9a).
Priklop stroja za rezkanje na sistem za odsesavanje
• Predviden je priklop na zunanji sistem za odsesava-
nje prahu in ostružkov (ni vključen v obseg dostave).
• Potisnite sesalno gibko cev sistema za odsesavanje
na vmesnik za odsesavanje (12) zadaj na naslonu
rezkalnika (2). Za gibke cevi s premerom 100 mm
boste v embalaži našli stožčasti adapter.
10. Zagon naprave
m Pozor!
Pred zagonom obvezno v celoti montirajte napra-
vo!
Pozor: Stroj za rezkanje ima eno gred, ki stoji navpič-
no na delovno mizo. Os se uporablja za namestitev
rezkalnega orodja, plošč in oblikovalnega rezkalnika.
Stroj za rezkanje se uporablja za izdelavo friz, enojnih
ali večdelnih vdolbin, utorov, pregibov, profilov in pro-
tiprofilov na ravnih površinah itd.
182 | SI
S strojem za rezkanje je dovoljeno uporabljati samo
rezkalnika s premerom do najv. 50 mm. Če so pot-
rebni večji premeri, priporočamo delo v več korakih in
večkratno prilagoditev s pomočjo ročaja (5) ali pa po-
stopno nastavitev omejevalnika.
Namestitev in zamenjava nastavka za orodje
(sliki 20+21)
m Pozor!
Preden zamenjate nastavek za orodje (15), izvlecite
omrežni vtič vtič stroja.
• Izberite nastavek za orodje, ki natančno ustreza pre-
meru vašega rezkalnika.
• Odstranite reducirni element (14) iz odprtine (slika
20).
• Potisnite viličasti ključ št. 18 (16) neposredno pod
varovalno matico nastavka za orodje (14) in ga pri-
držite.
• Z viličastim ključem št. 24 (17) popustite varovalno
matico nastavka za orodje (14) v nasprotni smeri
urinega kazalca.
• Odstranite nastavek za orodje (14).
• Sedaj vstavite ustrezni nastavek za orodje in ustre-
zno rezkalno orodje. Rezkalnik je treba vstaviti za
najmanj 20 mm.
• Z viličastim ključem št. 24 (17) znova privijte varoval-
no matico nastavka za orodje (14).
• Vrnite reducirni element (14) za odprtino nazaj na
njegov prvotni položaj.
• Po potrebi omejevalnik prilagodite s pomočjo skale
na mizi.
• Priključite sistem za odsesavanje. Nujno priporo-
čamo, da priključite sistem za odsesavanje (ali od-
sesovalno enoto), da se v odprtini ne bodo kopičili
ostružki in se bo lahko motor ohlajal, dovod obdelo-
vanca pa bo lažji.
• Stroj ponovno priklopite na napajalno omrežje.
Nastavitev omejevalnika
Uporaba omejevalnika je obvezna. Vsako delo je treba
obravnavati posebej. Pri vsaki novi uporabi se morate
prepričati, ali je zaščitna oprema pravilno nameščena
in nastavljena. Pri vsaki novi uporabi je treba vsak pri-
tisni kos na omejevalniku ponovno nastaviti.
Prepričajte se, ali je vsak vijak dobro privit, preden
začnete z rezkanjem.
