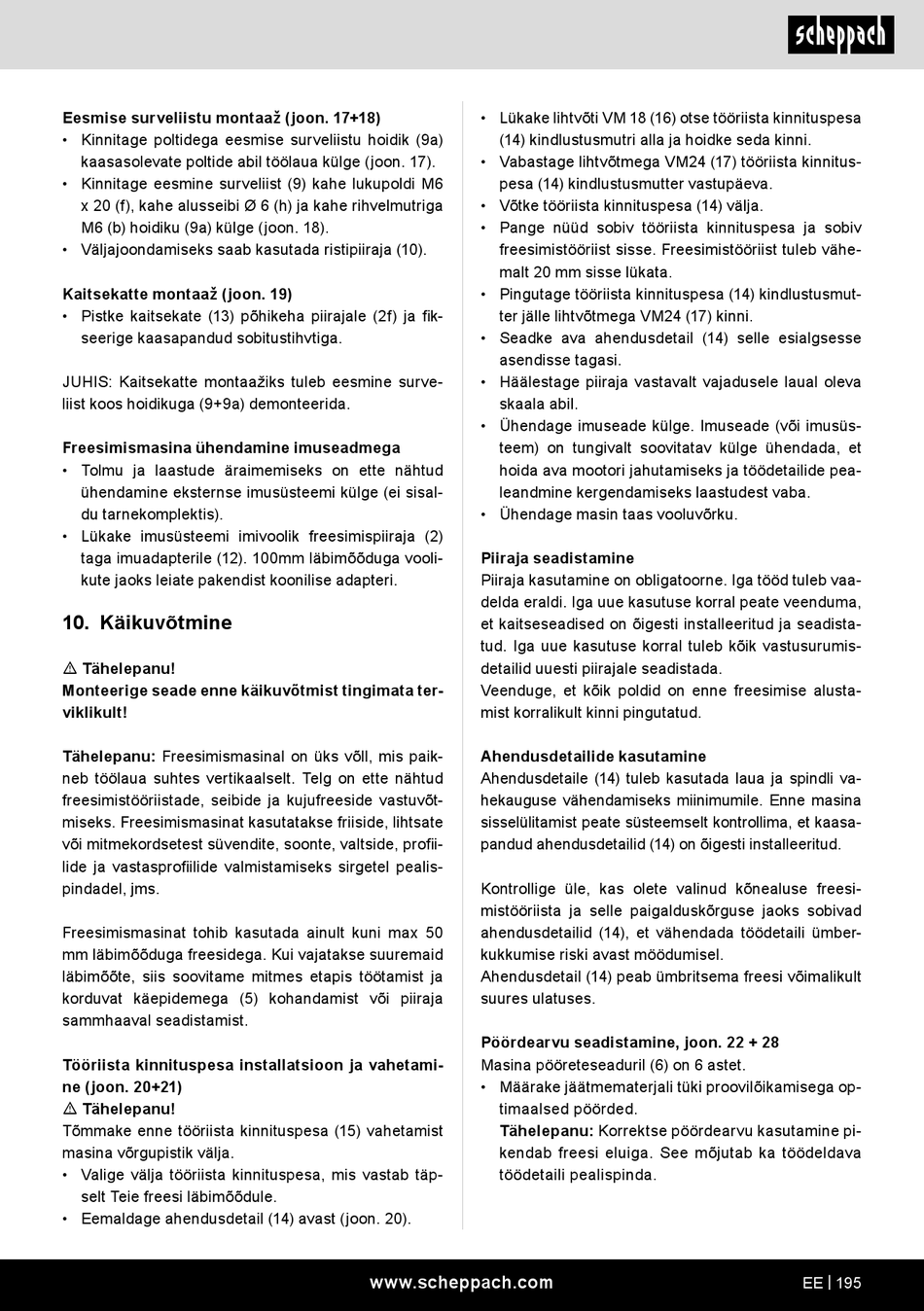

Eesmise surveliistu montaaž (joon. 17+18)
• Kinnitage poltidega eesmise surveliistu hoidik (9a)
kaasasolevate poltide abil töölaua külge (joon. 17).
• Kinnitage eesmine surveliist (9) kahe lukupoldi M6
x 20 (f), kahe alusseibi Ø 6 (h) ja kahe rihvelmutriga
M6 (b) hoidiku (9a) külge (joon. 18).
• Väljajoondamiseks saab kasutada ristipiiraja (10).
Kaitsekatte montaaž (joon. 19)
• Pistke kaitsekate (13) põhikeha piirajale (2f) ja fik-
seerige kaasapandud sobitustihvtiga.
JUHIS: Kaitsekatte montaažiks tuleb eesmine surve-
liist koos hoidikuga (9+9a) demonteerida.
Freesimismasina ühendamine imuseadmega
• Tolmu ja laastude äraimemiseks on ette nähtud
ühendamine eksternse imusüsteemi külge (ei sisal-
du tarnekomplektis).
• Lükake imusüsteemi imivoolik freesimispiiraja (2)
taga imuadapterile (12). 100mm läbimõõduga vooli-
kute jaoks leiate pakendist koonilise adapteri.
10. Käikuvõtmine
m Tähelepanu!
Monteerige seade enne käikuvõtmist tingimata ter-
viklikult!
Tähelepanu: Freesimismasinal on üks võll, mis paik-
neb töölaua suhtes vertikaalselt. Telg on ette nähtud
freesimistööriistade, seibide ja kujufreeside vastuvõt-
miseks. Freesimismasinat kasutatakse friiside, lihtsate
või mitmekordsetest süvendite, soonte, valtside, profii-
lide ja vastasprofiilide valmistamiseks sirgetel pealis-
pindadel, jms.
Freesimismasinat tohib kasutada ainult kuni max 50
mm läbimõõduga freesidega. Kui vajatakse suuremaid
läbimõõte, siis soovitame mitmes etapis töötamist ja
korduvat käepidemega (5) kohandamist või piiraja
sammhaaval seadistamist.
Tööriista kinnituspesa installatsioon ja vahetami-
ne (joon. 20+21)
m Tähelepanu!
Tõmmake enne tööriista kinnituspesa (15) vahetamist
masina võrgupistik välja.
• Valige välja tööriista kinnituspesa, mis vastab täp-
selt Teie freesi läbimõõdule.
• Eemaldage ahendusdetail (14) avast (joon. 20).
• Lükake lihtvõti VM 18 (16) otse tööriista kinnituspesa
(14) kindlustusmutri alla ja hoidke seda kinni.
• Vabastage lihtvõtmega VM24 (17) tööriista kinnitus-
pesa (14) kindlustusmutter vastupäeva.
• Võtke tööriista kinnituspesa (14) välja.
• Pange nüüd sobiv tööriista kinnituspesa ja sobiv
freesimistööriist sisse. Freesimistööriist tuleb vähe-
malt 20 mm sisse lükata.
• Pingutage tööriista kinnituspesa (14) kindlustusmut-
ter jälle lihtvõtmega VM24 (17) kinni.
• Seadke ava ahendusdetail (14) selle esialgsesse
asendisse tagasi.
• Häälestage piiraja vastavalt vajadusele laual oleva
skaala abil.
• Ühendage imuseade külge. Imuseade (või imusüs-
teem) on tungivalt soovitatav külge ühendada, et
hoida ava mootori jahutamiseks ja töödetailide pea-
leandmine kergendamiseks laastudest vaba.
• Ühendage masin taas vooluvõrku.
Piiraja seadistamine
Piiraja kasutamine on obligatoorne. Iga tööd tuleb vaa-
delda eraldi. Iga uue kasutuse korral peate veenduma,
et kaitseseadised on õigesti installeeritud ja seadista-
tud. Iga uue kasutuse korral tuleb kõik vastusurumis-
detailid uuesti piirajale seadistada.
Veenduge, et kõik poldid on enne freesimise alusta-
mist korralikult kinni pingutatud.
Ahendusdetailide kasutamine
Ahendusdetaile (14) tuleb kasutada laua ja spindli va-
hekauguse vähendamiseks miinimumile. Enne masina
sisselülitamist peate süsteemselt kontrollima, et kaasa-
pandud ahendusdetailid (14) on õigesti installeeritud.
Kontrollige üle, kas olete valinud kõnealuse freesi-
mistööriista ja selle paigalduskõrguse jaoks sobivad
ahendusdetailid (14), et vähendada töödetaili ümber-
kukkumise riski avast möödumisel.
Ahendusdetail (14) peab ümbritsema freesi võimalikult
suures ulatuses.
Pöördearvu seadistamine, joon. 22 + 28
Masina pööreteseaduril (6) on 6 astet.
• Määrake jäätmematerjali tüki proovilõikamisega op-
timaalsed pöörded.
Tähelepanu: Korrektse pöördearvu kasutamine pi-
kendab freesi eluiga. See mõjutab ka töödeldava
töödetaili pealispinda.
