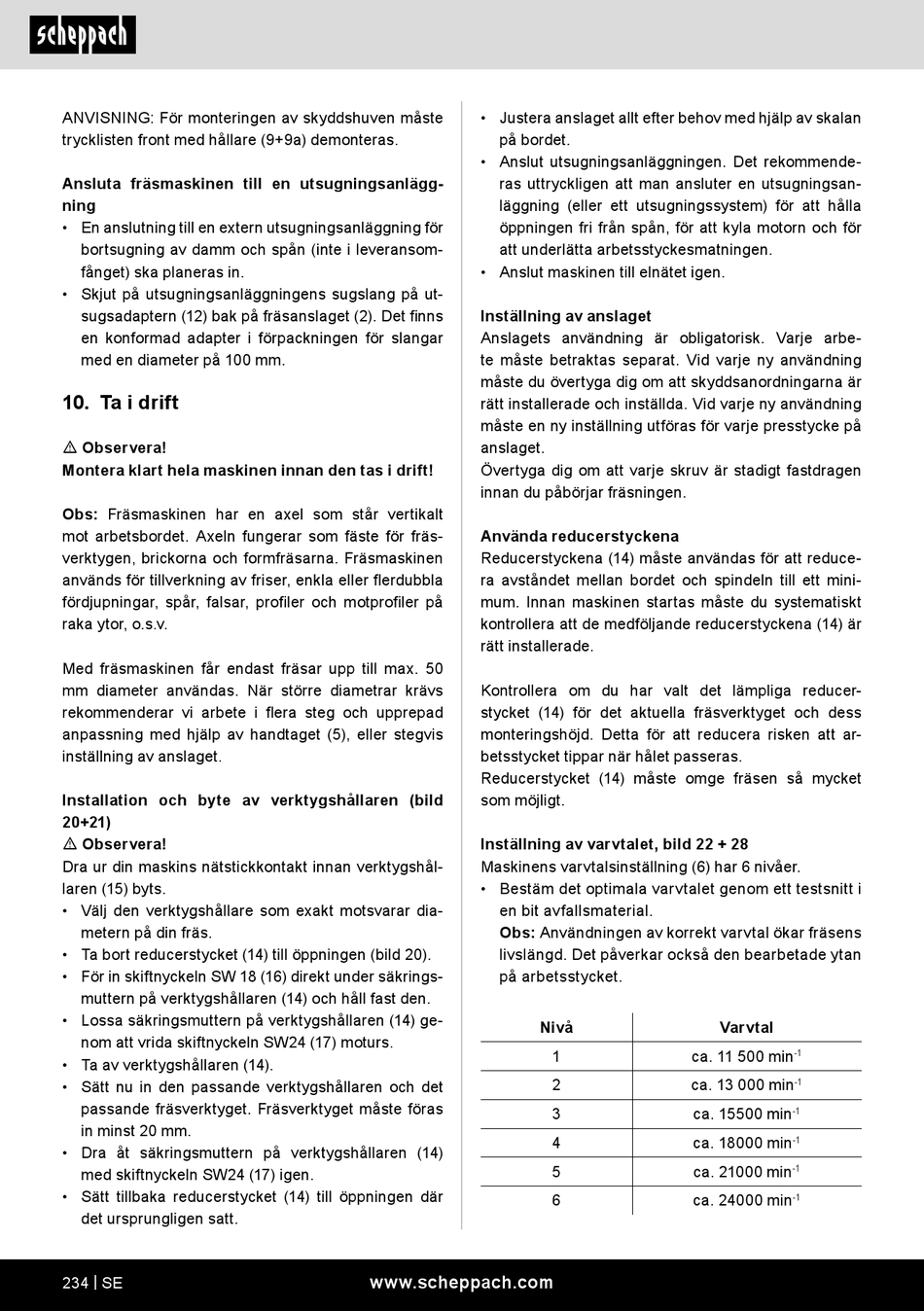

Scheppach HF50 Originalbetriebsanleitung Seite 234

ANVISNING: För monteringen av skyddshuven måste
trycklisten front med hållare (9+9a) demonteras.
Ansluta fräsmaskinen till en utsugningsanlägg-
ning
• En anslutning till en extern utsugningsanläggning för
bortsugning av damm och spån (inte i leveransom-
fånget) ska planeras in.
• Skjut på utsugningsanläggningens sugslang på ut-
sugsadaptern (12) bak på fräsanslaget (2). Det finns
en konformad adapter i förpackningen för slangar
med en diameter på 100 mm.
10. Ta i drift
m Observera!
Montera klart hela maskinen innan den tas i drift!
Obs: Fräsmaskinen har en axel som står vertikalt
mot arbetsbordet. Axeln fungerar som fäste för fräs-
verktygen, brickorna och formfräsarna. Fräsmaskinen
används för tillverkning av friser, enkla eller flerdubbla
fördjupningar, spår, falsar, profiler och motprofiler på
raka ytor, o.s.v.
Med fräsmaskinen får endast fräsar upp till max. 50
mm diameter användas. När större diametrar krävs
rekommenderar vi arbete i flera steg och upprepad
anpassning med hjälp av handtaget (5), eller stegvis
inställning av anslaget.
Installation och byte av verktygshållaren (bild
20+21)
m Observera!
Dra ur din maskins nätstickkontakt innan verktygshål-
laren (15) byts.
• Välj den verktygshållare som exakt motsvarar dia-
metern på din fräs.
• Ta bort reducerstycket (14) till öppningen (bild 20).
• För in skiftnyckeln SW 18 (16) direkt under säkrings-
muttern på verktygshållaren (14) och håll fast den.
• Lossa säkringsmuttern på verktygshållaren (14) ge-
nom att vrida skiftnyckeln SW24 (17) moturs.
• Ta av verktygshållaren (14).
• Sätt nu in den passande verktygshållaren och det
passande fräsverktyget. Fräsverktyget måste föras
in minst 20 mm.
• Dra åt säkringsmuttern på verktygshållaren (14)
med skiftnyckeln SW24 (17) igen.
• Sätt tillbaka reducerstycket (14) till öppningen där
det ursprungligen satt.
234 | SE
• Justera anslaget allt efter behov med hjälp av skalan
på bordet.
• Anslut utsugningsanläggningen. Det rekommende-
ras uttryckligen att man ansluter en utsugningsan-
läggning (eller ett utsugningssystem) för att hålla
öppningen fri från spån, för att kyla motorn och för
att underlätta arbetsstyckesmatningen.
• Anslut maskinen till elnätet igen.
Inställning av anslaget
Anslagets användning är obligatorisk. Varje arbe-
te måste betraktas separat. Vid varje ny användning
måste du övertyga dig om att skyddsanordningarna är
rätt installerade och inställda. Vid varje ny användning
måste en ny inställning utföras för varje presstycke på
anslaget.
Övertyga dig om att varje skruv är stadigt fastdragen
innan du påbörjar fräsningen.
Använda reducerstyckena
Reducerstyckena (14) måste användas för att reduce-
ra avståndet mellan bordet och spindeln till ett mini-
mum. Innan maskinen startas måste du systematiskt
kontrollera att de medföljande reducerstyckena (14) är
rätt installerade.
Kontrollera om du har valt det lämpliga reducer-
stycket (14) för det aktuella fräsverktyget och dess
monteringshöjd. Detta för att reducera risken att ar-
betsstycket tippar när hålet passeras.
Reducerstycket (14) måste omge fräsen så mycket
som möjligt.
Inställning av varvtalet, bild 22 + 28
Maskinens varvtalsinställning (6) har 6 nivåer.
• Bestäm det optimala varvtalet genom ett testsnitt i
en bit avfallsmaterial.
Obs: Användningen av korrekt varvtal ökar fräsens
livslängd. Det påverkar också den bearbetade ytan
på arbetsstycket.
Nivå
www.scheppach.com
Varvtal
1 ca. 11 500 min
2 ca. 13 000 min
3 ca. 15500 min
4 ca. 18000 min
5 ca. 21000 min
6 ca. 24000 min
-1
-1
-1
-1
-1
-1
