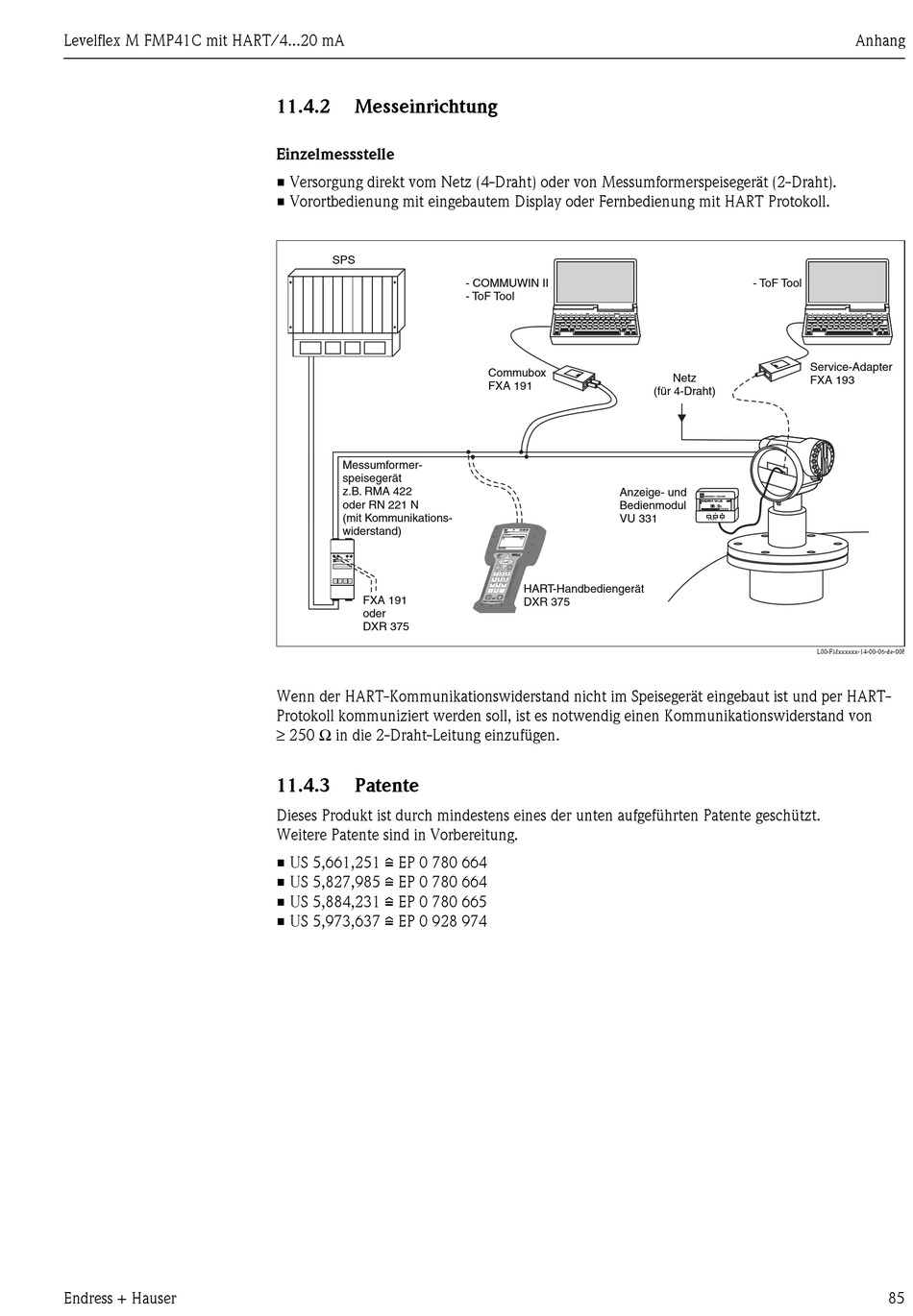

11.4.2 Messeinrichtung
Einzelmessstelle
• Versorgung direkt vom Netz (4-Draht) oder von Messumformerspeisegerät (2-Draht).
• Vorortbedienung mit eingebautem Display oder Fernbedienung mit HART Protokoll.
SPS
Messumformer-
speisegerät
z.B. RMA 422
oder RN 221 N
(mit Kommunikations-
widerstand)
ENDRESS + HAUSER
RMA 422
FXA 191
oder
DXR 375
Wenn der HART-Kommunikationswiderstand nicht im Speisegerät eingebaut ist und per HART-
Protokoll kommuniziert werden soll, ist es notwendig einen Kommunikationswiderstand von
≥ 250 Ω in die 2-Draht-Leitung einzufügen.
11.4.3 Patente
Dieses Produkt ist durch mindestens eines der unten aufgeführten Patente geschützt.
Weitere Patente sind in Vorbereitung.
• US 5,661,251 i EP 0 780 664
• US 5,827,985 i EP 0 780 664
• US 5,884,231 i EP 0 780 665
• US 5,973,637 i EP 0 928 974
- COMMUWIN II
- ToF Tool
Commubox
FXA 191
Anzeige- und
Bedienmodul
VU 331
df das. asdas fa dsdmdm dsdmdm df das. asdas fa
asas la. asas la.
DELTABAR: * * * * * * * * DELTABAR: * * * * * * * *
ONLINE ONLINE
1 QUICK SETUP 1 QUICK SETUP
2 OPERATING MENU 2 OPERATING MENU
3 PV 3 PV 352 mbar 352 mbar
4 SV 4 SV 0 °C 0 °C
HELP HELP SAVE SAVE
9 9 6 6
Page Page
Up Up
Bksp Bksp Delete Delete
Page Page
On On
# % & # % & A B C A B C D E F D E F
1 1 2 2 3 3
Copy Copy Paste Paste Hot Key Hot Key
G H I G H I J K L J K L M N O M N O
4 4 5 5 6 6
Insert Insert + Hot Key + Hot Key
P Q R S P Q R S T U V T U V W X Y Z W X Y Z
7 7 8 8 9 9 HART-Handbediengerät
, ( ) ' , ( ) ' _ < > _ < > + * / + * /
. . 0 0 - -
DXR 375
375 375
FIELD COMMUNICATOR FIELD COMMUNICATOR
- ToF Tool
Service-Adapter
Netz
FXA 193
(für 4-Draht)
ENDRESS + HAUSER
%
– + E
L00-FMxxxxxx-14-00-06-de-008
