6.7 Funktion "Hüllkurvendarstellung" (0E3)
Der Hüllkurvendarstellung in dieser Funktion können Sie folgende Informationen entnehmen:
Hüllkurve
der Darstellung
Ausblendung
(Leerkurve)
Differenzkurve

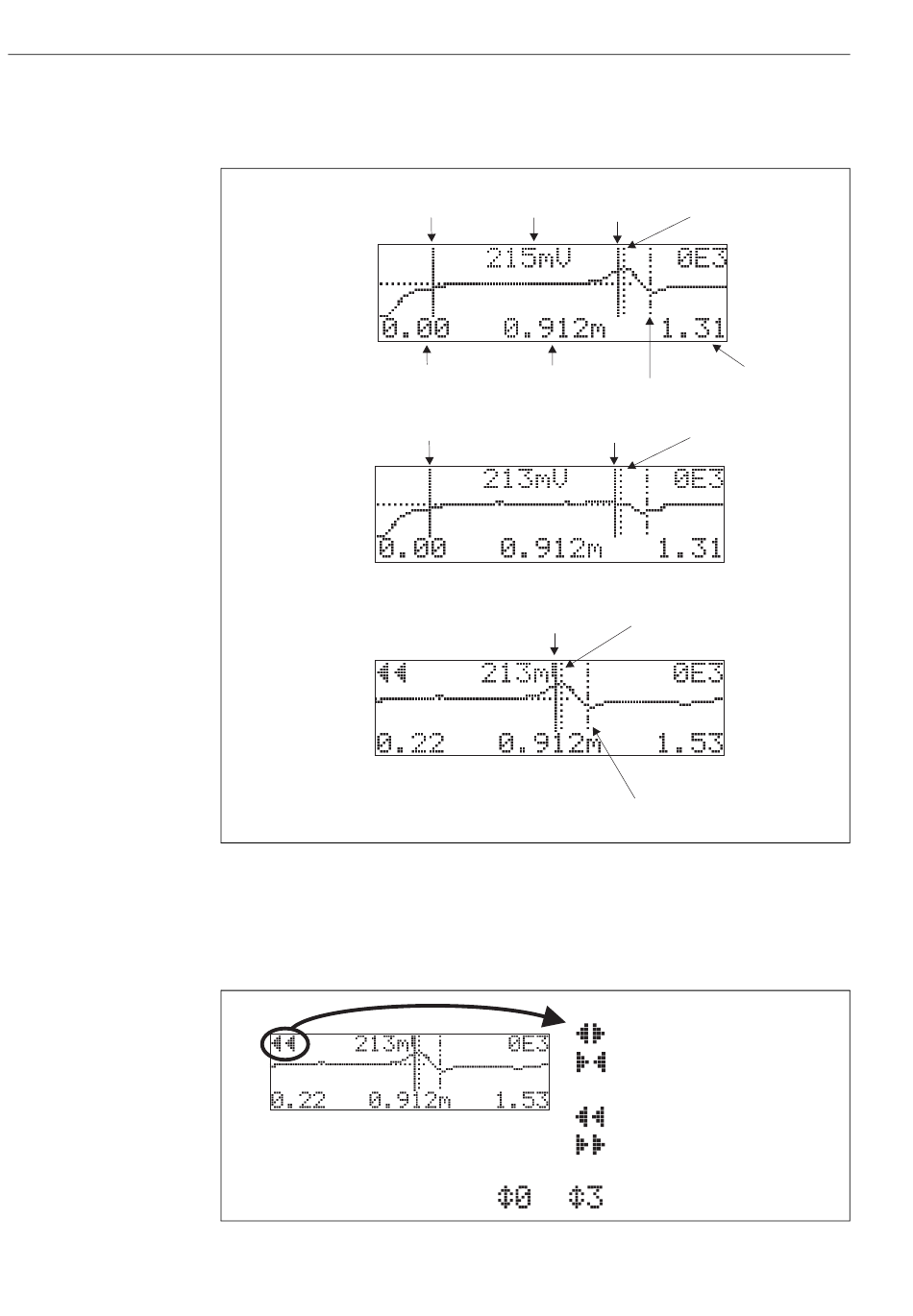

Navigation in der Hüllkurvendarstellung
Mit Hilfe der Navigation kann die Hüllkurve horizontal und vertikal skaliert, sowie nach rechts oder
links verschoben werden. Der jeweils aktive Navigationsmodus wird durch ein Symbol in der linken
oberen Displayecke angezeigt.
Levelflex M FMP41C mit HART/4...20 mA
Qualtität des
Vollabgleich ausgewerteten Echos Leerabgleich
Anfangswert
Distanz des
ausgewerteten Echos
Vollabgleich
Leerabgleich
...
Markierung des
ausgewerteten Echos
Endwert
der Darstellung
Sondenlänge
Leerabgleich Füllstandecho
Füllstandecho
Sondenlänge
Horizontal-Zoom-Modus:
- vergrößern
- verkleinern
Move-Modus:
- Verschiebung nach links
- Verschiebung nach rechts
Vertical-Zoom-Modus:
- vergrößern/verkleinern (4 Stufen)
