Endress+Hauser levelflex M FMP 41 C Betriebsanleitung

Hart/4...20 ma geführtes füllstand-radar
Vorschau ausblenden Andere Handbücher für levelflex M FMP 41 C:

Werbung

Quicklinks

Diese Anleitung herunterladen

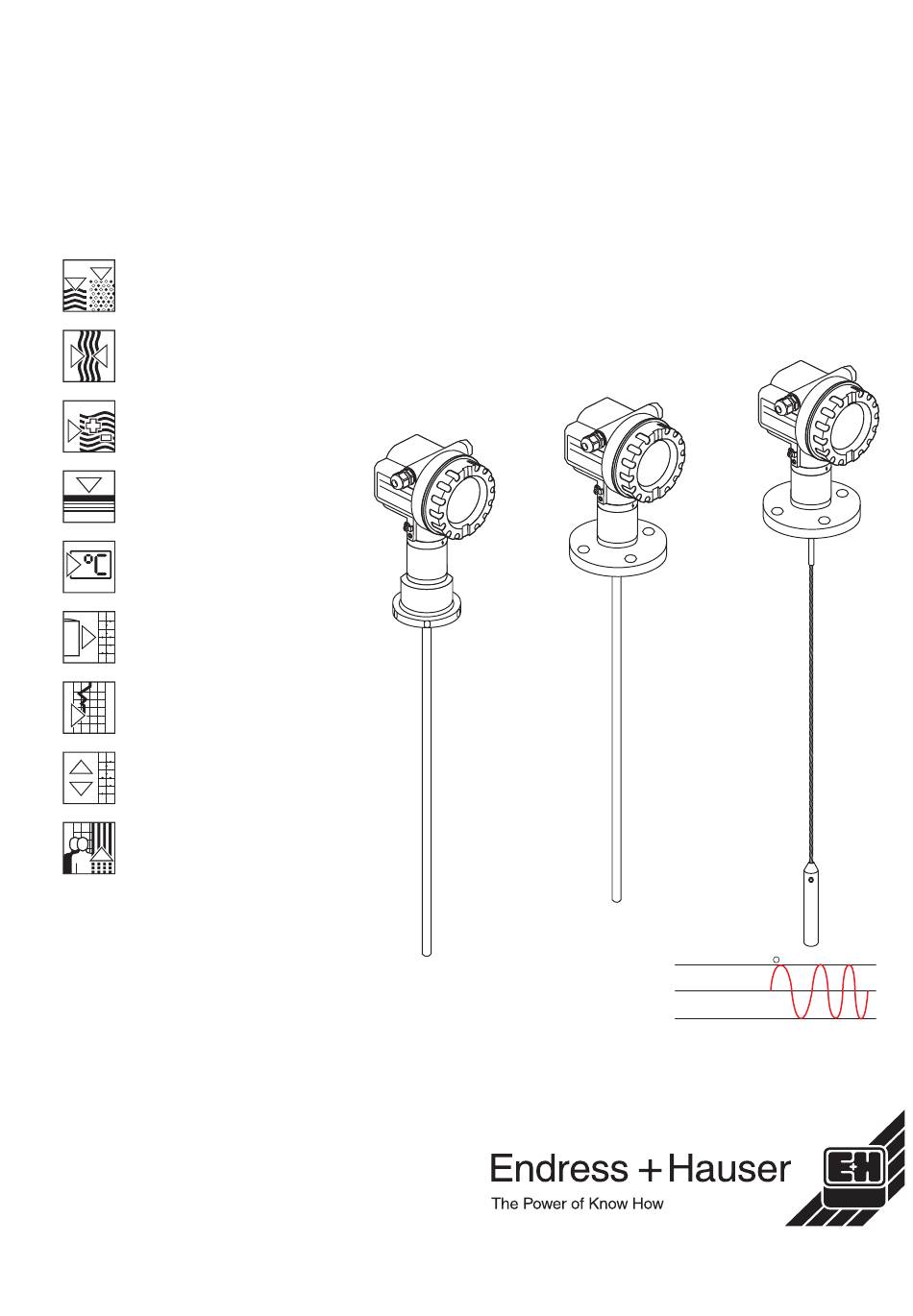

BA 276F/00/de/11.03b
Nr. 52021032
gültig ab Software-Version
V 01.02.00 (Messverstärker)
V 01.02.00 (Kommunikation)

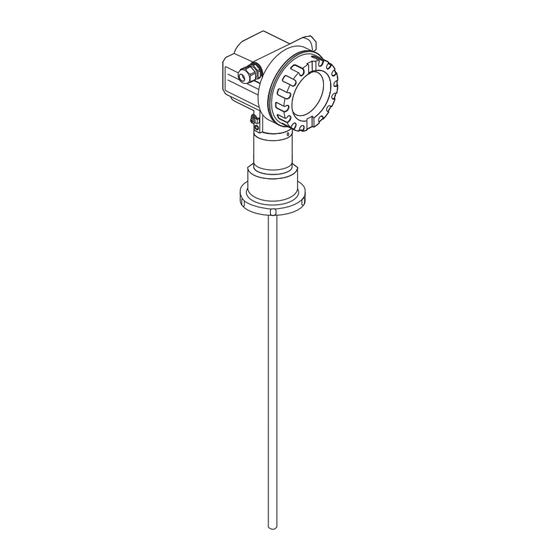

levelflex M
FMP 41 C
HART/4...20 mA
Geführtes Füllstand-Radar
Betriebsanleitung
HART
R
FIELD COMMUNICATION PROTOCOL

Werbung

loading

Verwandte Anleitungen für Endress+Hauser levelflex M FMP 41 C

Inhaltszusammenfassung für Endress+Hauser levelflex M FMP 41 C

  • Seite 1 levelflex M BA 276F/00/de/11.03b Nr. 52021032 gültig ab Software-Version FMP 41 C V 01.02.00 (Messverstärker) V 01.02.00 (Kommunikation) HART/4...20 mA Geführtes Füllstand-Radar Betriebsanleitung HART FIELD COMMUNICATION PROTOCOL...
  • Seite 2 Levelflex M FMP 41 C mit HART/4...20 mA Kurzanleitung KA 189F/00/a2/03.02 Levelflex M - Kurzanleitung 52012501 Kontrast einstellen: oder Messwert Distanz/ Messwert Gruppen- auswahl Behälter Medium Messbe- Abgleich Distanz/ Distanz Starte Grund- Abgleich Bereich abgleich Eigensch. Eigensch. dingungen leer voll Messwert prüfen...
  • Seite 3 Levelflex M FMP 41 C mit HART/4...20 mA Endress + Hauser Inhaltsverzeichnis Sicherheitshinweise ... . . 4 Ersatzteile ......68 Rücksendung .
  • Seite 4 Levelflex M FMP 41 C mit HART/4...20 mA Sicherheitshinweise Bestimmungsgemäße Verwendung Der Levelflex M FMP 41 C ist ein kompaktes Füllstandmeßgerät für die kontinuierliche Messung in Schüttgüttern und Flüssigkeiten, Messprinzip: geführtes Füllstand Radar / TDR: Time Domain Reflectometry. Montage, Inbetriebnahme, Bedienung Der Levelflex M ist nach dem Stand der Technik betriebssicher gebaut und berücksich-...
  • Seite 5 Levelflex M FMP 41 C mit HART/4...20 mA Sicherheitshinweise Sicherheitszeichen und -symbole Um sicherheitsrelevante oder alternative Vorgänge hervorzuheben, haben wir die fol- genden Sicherheitshinweise festgelegt, wobei jeder Hinweis durch ein entsprechendes Piktogramm gekennzeichnet wird. Symbol Bedeutung Warnung! Warnung deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ord- nungsgemäß...
  • Seite 6 Dat./Insp.: D01301-A Verweis auf zusätzliche sicherheitsrelevante Dokumentation L00-FMP4xxxx-18-00-00-de-001 Abb. 1: Informationen auf dem Typenschild des Levelflex M FMP 41 C (Beispiel) 2.1.2 Produktübersicht Bestellinformationen Levelflex M FMP 41 C Zertifikate A Variante für Ex-freien Bereich Variante für Ex-freien Bereich + WHG...
  • Seite 7 Levelflex M FMP 41 C mit HART/4...20 mA Identifizierung Bestellinformationen Levelflex M FMP 41 C (Fortsetzung) Sondenausführung und Länge Seilsonden: 1000 mm...30000 mm / 40 in...1181 in Werkstoff max. Stutzenhöhe A mm LN, 5 mm-Seil, inkl. 150 mm Zentrierungstab PFA >316 150 mm B mm LN, 5 mm-Seil, inkl.
  • Seite 8 Identifizierung Levelflex M FMP 41 C mit HART/4...20 mA Bestellinformationen Levelflex M FMP 41 C (Fortsetzung) Display ohne Display mit Display VU 331 inkl. Vorortbedienung vorbereitet für FHX 40, Anbau abgesetzter Anzeige (Zubehör) Sonderausführung Abgesetzte Elektronik 1 Standard Kompaktgerät 3 abgesetzte Elektronik, 3 m Kabel 9 Sonderausführung...
  • Seite 9 Levelflex M FMP 41 C mit HART/4...20 mA Identifizierung Lieferumfang " Achtung! Beachten Sie unbedingt die in Kapitel "Warenannahme, Transport, Lagerung" auf Seite 10 aufgeführten Hinweise bezüglich Auspacken, Transport und Lagerung von Messgeräten! Der Lieferumfang besteht aus: • Gerät montiert •...
  • Seite 10 Montage Levelflex M FMP 41 C mit HART/4...20 mA Montage Warenannahme, Transport, Lagerung 3.1.1 Warenannahme Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind.Überprüfen Sie die gelie- ferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestel- langaben. 3.1.2 Transport zur Messstelle "...
  • Seite 11 Levelflex M FMP 41 C mit HART/4...20 mA Montage Einbaubedingungen 3.2.1 Einbaumaße Gehäuseabmessungen Abmessungen für Prozessanschluss und Sondentyp s. Seite 12. max. 110 ENDRESS+HAUSER Gehäuse F12 (Aluminium) L00-F12xxxx-06-00-00-de-001 max. 100 ENDRESS+HAUSER Gehäuse T12 (Aluminium) L00-T12xxxx-06-00-00-de-001 max. 94 Gehäuse F23 (316L)
  • Seite 12 Montage Levelflex M FMP 41 C mit HART/4...20 mA Levelflex M FMP 41 C - Prozessanschluss, Sondentyp Gehäuseabmessungen s. Seite 11. Gehäuse F12 / T12 / F23 Optional: abgesetzte Elektronik 4 x Ø 8,5 Ø 76 1 ½"/2"/3" Flansch DN 40…200...
  • Seite 13 Levelflex M FMP 41 C mit HART/4...20 mA Montage Einbau 3.3.1 Montagewerkzeuge Außer Werkzeug für die Montage am Prozessanschluss benötigen Sie folgendes Werk- zeug: • Für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm. 3.3.2 Allgemeine Hinweise Verwenden Sie im Normalfall Stabsonden. Seilsonden werden verwendet, für Messbe- reiche >...
  • Seite 14 Montage Levelflex M FMP 41 C mit HART/4...20 mA Behältereinbauten • Wählen Sie den Einbauort so, dass der Abstand zu Einbauten (5) (z.B. Grenz- schalter, Verstrebungen) über die ganze Sondenlänge > 300 mm beträgt, auch während des Betriebs. • Sonde darf während des Betriebs inner- halb des Messbereiches keine Einbau- ten berühren.
  • Seite 15 Levelflex M FMP 41 C mit HART/4...20 mA Montage Art der Sondenmontage • Sonden werden mit Flanschen ab DN40 oder hygenischen Prozessanschluss mon- tiert. • Beim Einbau in Kunststofftanks muss der Stutzen mindestens DN 50/2" haben. Als Prozessanschluss ist der entsprechende Flansch zu verwenden.
  • Seite 16 Montage Levelflex M FMP 41 C mit HART/4...20 mA 3.3.3 Spezielle Hinweise Beim Einbau in Rührwerksbehältern seitliche Belastung von Sonden beachten. Eventu- ell prüfen, ob nicht ein berührungsloses Verfahren, Ultraschall oder Radar besser geeignet ist, vor allem, wenn das Rührwerk große mechanische Belastungen an der Sonde erzeugt.
  • Seite 17 Levelflex M FMP 41 C mit HART/4...20 mA Montage 3.3.4 Hinweise zu besonderen Einbausituationen Einbau von der Seite Eibau von der Seite ist zulässig unter Beachtung der Seitenlast (max. 30 Nm). L00-FMP4xxxx-17-00-00-de-048 Endress + Hauser...
  • Seite 18 Montage Levelflex M FMP 41 C mit HART/4...20 mA 3.3.5 Einbau bei schlecht zugänglichen Prozessanschlüssen Einbau mit abgesetzter Elektronik • Bei Einbau beachten Sie bitte die Projektierungshinweise auf Seite 13. • Gehäuse an Wand bzw. Rohr wie abgebildet montieren. Wand...
  • Seite 19 Levelflex M FMP 41 C mit HART/4...20 mA Montage 3.3.6 Gehäuse drehen Nach der Montage können Sie das Gehäuse um 350° drehen, um den Zugang zur Anzeige und zum Anschlussraum zu erleichtern. Um das Gehäuse in die gewünschte Position zu drehen gehen Sie wie folgt vor: •...
  • Seite 20 Verdrahtung Levelflex M FMP 41 C mit HART/4...20 mA Verdrahtung Verdrahtung auf einen Blick Verdrahtung im Gehäuse F12/F23 " Vor dem Anschluss bitte folgendes beachten: Die Versorgungsspannung muß mit der am Typenschild (1) Achtung! übereinstimmen. ENDRESS+HAUSER Made in Germany LEVELFLEX-M D-79689 Maulburg Versorgungsspannung ausschalten, bevor Sie das Gerät...
  • Seite 21 Levelflex M FMP 41 C mit HART/4...20 mA Verdrahtung Verdrahtung im Gehäuse T12 " Vor dem Anschluss bitte folgendes beachten: Die Versorgungsspannung muß mit der am Typenschild (1) Achtung! übereinstimmen. ENDRESS+HAUSER Made in Germany LEVELFLEX-M D-79689 Maulburg Versorgungsspannung ausschalten, bevor Sie das Gerät Order Code: Ser.-No.:...
  • Seite 22 Verdrahtung Levelflex M FMP 41 C mit HART/4...20 mA Anschluss Messeinheit Anschlussraum Es stehen drei Gehäuse zur Verfügung: • Aluminium Gehäuse F12 mit zusätzlich abgedichtetem Anschlussraum für: – Standard, – EEx ia. • Aluminium Gehäuse T12 mit separatem Anschlussraum für: –...
  • Seite 23 Levelflex M FMP 41 C mit HART/4...20 mA Verdrahtung Klemmenspannung Kommunikation Stromaufnahme minimal maximal HART 4 mA 16 V 36 V Standard 20 mA 7,5 V 36 V 4 mA 16 V 30 V EEx ia 20 mA 7,5 V...
  • Seite 24 Verdrahtung Levelflex M FMP 41 C mit HART/4...20 mA 4.2.1 Anschluss HART mit E+H RMA 422 / RN 221 N - ToF Tool FXA 193 4...20 mA RMA 422 ENDRESS + HAUSER RMA 422 RN 221 N 1 2 3 4 dsdmdm df das.
  • Seite 25 Levelflex M FMP 41 C mit HART/4...20 mA Verdrahtung Anschlussempfehlung 4.3.1 Potentialausgleich Potentialausgleich an der äußeren Erdungsklemme (1) des Transmitters anschließen. Gehäuse F12/F23 Gehäuse T12 L00-FMP41Cxx-17-00-00-de-003 4.3.2 Verdrahtung abgeschirmtes Kabel " Achtung! Bei Ex-Anwendungen darf nur sensorseitig geerdet werden. Weitere Sicherheitshin- weise entnehmen Sie der separaten Dokumentation für Anwendungen im explosions-...
  • Seite 26 Bedienung Levelflex M FMP 41 C mit HART/4...20 mA Bedienung Bedienung auf einen Blick ENDRESS + HAUSER – >3 s Auswahl und Konfiguration im Bedienmenü: 1.) Aus der Messwertdarstellung mit in die Gruppenauswahl wechseln 2.) Mit oder die gewünschte Funktionsgruppe (z.B.
  • Seite 27 Levelflex M FMP 41 C mit HART/4...20 mA Bedienung 5.1.1 Allgemeiner Aufbau des Bedienmenüs Das Bedienmenü besteht aus zwei Ebenen: • Funktionsgruppen (00, 01, 03, …, 0C, 0D): In den Funktionsgruppen erfolgt eine grobe Einteilung der einzelnen Bedienmöglich- keiten des Gerätes. Zur Verfügung stehende Funktionsgruppen sind z.B.: "Grundab- gleich", "Sicherheitseinst.", "Ausgang", "Anzeige", etc.
  • Seite 28 Bedienung Levelflex M FMP 41 C mit HART/4...20 mA Anzeige- und Bedienelemente Orde Orde Ser.- Ser.- r Cod r Cod No.: No.: sber surin sber surin eich eich g rang g rang U 16... U 16..20 . 20 4...2...
  • Seite 29 Levelflex M FMP 41 C mit HART/4...20 mA Bedienung 5.2.2 Anzeigesymbole Folgende Tabelle beschreibt die in der Flüssigkristalanzeige dargestellten Symbole: Sybmol Bedeutung ALARM_SYMBOL Dieses Alarm Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzu- stand befindet. Wenn das Symbol blinkt handelt es sich um eine Warnung.
  • Seite 30 Bedienung Levelflex M FMP 41 C mit HART/4...20 mA Vor-Ort-Bedienung 5.3.1 Parametrierung sperren Der Levelflex kann auf zwei Arten gegen unbeabsichtigtes Ändern von Gerätedaten, Zahlenwerten oder Werkseinstellungen gesichert werden: "Freigabecode" (0A4): In der Funktionsgruppe "Diagnose" (0A) muss in "Freigabecode" (0A4) ein Wert <> 100 (z.B.
  • Seite 31 Funktionen der gesamten Messeinrichtung und vor allem auch die Messgenauigkeit! Solche Parameter dürfen im Normalfall nicht verändert werden und sind deshalb durch einen speziellen, nur der E+H-Serviceorganisation bekannten Service-Code geschützt. Setzen Sie sich bei Fragen bitte zuerst mit Endress+Hauser in Verbindung. Endress + Hauser...
  • Seite 32 Bedienung Levelflex M FMP 41 C mit HART/4...20 mA 5.3.3 Werkseinstellung (Reset) " Achtung! Bei einem Reset wird das Gerät auf Werkseinstellungen zurückgesetzt. Es kann dadurch zu einer Beeinträchtigung der Messung kommen. Im Allgemeinen ist nach einem Reset ein erneuter Grundabgleich notwendig.
  • Seite 33 Levelflex M FMP 41 C mit HART/4...20 mA Bedienung Anzeige und Bestätigen von Fehlermeldungen Fehlerart Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Liegen mehrere System- oder Prozessfehler an, so wird immer der- jenige mit der höchsten Priorität angezeigt! Das Messsystem unterscheidet zwischen folgenden Fehlerarten: •...
  • Seite 34 Betriebsanleitung, die sich in der Transporttasche zum Gerät befindet. 5.5.2 ToF Tool-Bedienprogramm Das ToF Tool ist ein grafisches Bedienprogramm für Messgeräte von Endress+Hauser, die nach dem Laufzeitverfahren arbeiten. Es dient zur Unterstützung der Inbetrieb- nahme, Datensicherung, Signalanalyse und Dokumentation der Geräte. Unterstützt werden die Betriebssysteme: Win95, Win98, WinNT4.0, Win2000 und Windows XP.
  • Seite 35 Levelflex M FMP 41 C mit HART/4...20 mA Bedienung Menügeführte Inbetriebnahme L00-FMP4xxxx-20-00-00-de-002 Signalanalyse durch Hüllkurven L00-FMP4xxxx-20-00-00-de-007 Verbindungsmöglichkeiten • Service-Schnittstelle mit Adapter FXA 193 (s. Seite 24 ff.) • HART mit Commubox FXA 191 (s. Seite 24 ff.) Endress + Hauser...
  • Seite 36 Bedienung Levelflex M FMP 41 C mit HART/4...20 mA 5.5.3 Commuwin II-Bedienprogramm Commuwin II ist ein grafisch unterstütztes Bedienprogramm für intelligente Messgeräte mit den Kommunikationsprotokollen Rackbus, Rackbus RS 485, INTENSOR, HART, PROFIBUS-PA. Unterstützt werden die Betriebssysteme: Win 3.1/3.11, Win95, Win98 und WinNT4.0.
  • Seite 37 Levelflex M FMP 41 C mit HART/4...20 mA Inbetriebnahme Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbaukontrolle und Abschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste “Einbaukontrolle” (s. Seite 19 ff.). • Checkliste “Anschlusskontrolle” (s. Seite 25 ff.).
  • Seite 38 Inbetriebnahme Levelflex M FMP 41 C mit HART/4...20 mA Grundabgleich Flansch: Referenzpunkt der Messung E = Abgleich Leer (= Nullpunkt) LN = Sondenlänge Einstellung in 005 Einstellung in 033 F = Abgleich Voll (= Spanne) UB = obere Blockdistanz Einstellung in 006 Einstellung in 059 D = Distanz (Abstand Flansch / Füllgut)
  • Seite 39 Levelflex M FMP 41 C mit HART/4...20 mA Inbetriebnahme Zur erfolgreichen Inbetriebnahme ist in den meisten Anwendungen der Grundabgleich ausreichend. Der Levelflex ist im Werk auf die bestellte Sondenlänge vorabgeglichen, so dass in den meisten Fällen nur noch die Anwendungsparameter, die automatisch das Gerät an die Messbedingungen anpassen, eingegeben werden müssen.
  • Seite 40 Inbetriebnahme Levelflex M FMP 41 C mit HART/4...20 mA Grundabgleich mit VU 331 Funktion "Messwert" (000) ⇒ Mit dieser Funktion wird der aktuelle Messwert in der gewählten Einheit (siehe Funktion "Kundeneinheit" (042)) angezeigt. Die Zahl der Nachkommastellen kann in der Funk- tion "Nachkommast."...
  • Seite 41 Levelflex M FMP 41 C mit HART/4...20 mA Inbetriebnahme Hinweis! Prinzipiell sollte der Einsatz einer metallischen Fläche am Prozessanschluss bevorzugt werden! Bypass / Rohr Die Auswahl "Bypass / Rohr" ist speziell für den Einbau der Sonde in einen Bypass bzw. ein Schwallrohr konzipiert.
  • Seite 42 Inbetriebnahme Levelflex M FMP 41 C mit HART/4...20 mA Für sehr lockere oder aufgelockerte Schüttgüter gilt die jeweils niedrigere Gruppe. Reduktion des max. möglichen Messbereiches durch: • extrem lockere Oberfläche von Schüttgütern, z.B. Schüttgut mit niedrigem Schüttge- wicht bei pneumatischer Befüllung.
  • Seite 43 Levelflex M FMP 41 C mit HART/4...20 mA Inbetriebnahme Funktion "Sondenlänge" (031) ⇒ Mit dieser Funktion wählen Sie ob die Sondenlänge nach dem Werksabgleich geändert wurde. Nur dann ist eine Eingabe bzw. Korrektur der Sondenlänge notwendig. Auswahl: • nicht geändert •...
  • Seite 44 Inbetriebnahme Levelflex M FMP 41 C mit HART/4...20 mA Funktion "Abgleich leer" (005) ⇒ Mit dieser Funktion geben Sie den Abstand vom Flansch (Referenzpunkt der Messung) bis zum minimalen Füllstand (=Nullpunkt) ein. E = Abgleich Leer (= Nullpunkt) E max = Sondenlänge – untere Blockdistanz L00-FMP4xxxx-14-00-06-de-008 Funktion "Abgleich voll"...
  • Seite 45 Levelflex M FMP 41 C mit HART/4...20 mA Inbetriebnahme Hinweis! Der nutzbare Messbereich liegt zwischen der unteren u. der oberen Blockdistanz. Die Werte für Leerdistanz (E) u. Messspanne (F) können unabhängig davon eingestellt wer- den. Blockdistanzen und Messbereich bei Dk ≥ 1,6:...
  • Seite 46 Inbetriebnahme Levelflex M FMP 41 C mit HART/4...20 mA Anzeige (008) ⇒ Es wird die gemessene Distanz vom Referenzpunkt zur Füllgutoberfläche und der mit Hilfe des Leer-Abgleichs berechnete Messwert angezeigt. Überprüfen Sie ob die Werte dem tatsächlichen Messwert bzw. der tatsächlichen Distanz entsprechen. Es können hier folgende Fälle auftreten:...
  • Seite 47 Levelflex M FMP 41 C mit HART/4...20 mA Inbetriebnahme Distanz = ok Nutzen Sie diese Funktion bei teilbedeckter Sonde. Bei freier Sonde Funktion "manuell" oder "Sonde frei" wählen. • eine Ausblendung wird bis zum derzeit gemessenen Echo ausgeführt • der auszublendende Bereich wird in der Funktion "Bereich Ausblend" (052) vorge- schlagen Es ist in jedem Fall sinnvoll eine Ausblendung auch in diesem Fall durchzuführen.
  • Seite 48 Inbetriebnahme Levelflex M FMP 41 C mit HART/4...20 mA Auswahl: • aus: es wird keine Ausblendung durchgeführt • an: die Ausblendung wird gestartet Anzeige (008) ⇒ Es wird noch einmal die gemessene Distanz vom Referenzpunkt zur Füllgutoberfläche und der mit Hilfe des Leer-Abgleichs berechnete Messwert angezeigt. Überprüfen Sie ob die Werte dem tatsächlichen Messwert bzw.
  • Seite 49 Levelflex M FMP 41 C mit HART/4...20 mA Inbetriebnahme Hüllkurve mit VU 331 Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve (Funktionsgruppe "Hüllkurve" (0E)). 6.6.1 Funktion "Darstellungsart" (0E1) ⇒ Hier kann ausgewählt werden welche Informationen auf dem Display angezeigt wer- den: •...
  • Seite 50 Inbetriebnahme Levelflex M FMP 41 C mit HART/4...20 mA Funktion "Hüllkurvendarstellung" (0E3) Der Hüllkurvendarstellung in dieser Funktion können Sie folgende Informationen ent- nehmen: Qualtität des Markierung des ausgewerteten Echos Leerabgleich Vollabgleich ausgewerteten Echos Hüllkurve Anfangswert Distanz des Endwert der Darstellung...
  • Seite 51 Levelflex M FMP 41 C mit HART/4...20 mA Inbetriebnahme Horizontal-Zoom-Modus Drücken Sie oder , um in die Hüllkurvennavigation zu gelangen. Sie befinden sich dann im Horizontal-Zoom-Modus. Es wird oder angezeigt. Sie haben jetzt folgende Möglichkeiten: • vergrößert den horizontalen Maßstab.
  • Seite 52 Inbetriebnahme Levelflex M FMP 41 C mit HART/4...20 mA Beenden der Navigation • Durch wiederholtes drücken von wechseln Sie zyklisch zwischen den verschiede- nen Modi der Hüllkurven-Navigation. • Durch gleichzeitiges Drücken von verlassen Sie die Navigation. Die einge- stellten Vergrößerungen und Verschiebungen bleiben erhalten. Erst wenn Sie die Funktion "Kurve lesen"(0E2) erneut aktivieren, verwendet der Levelflex wieder die...
  • Seite 53 Levelflex M FMP 41 C mit HART/4...20 mA Inbetriebnahme Grundabgleich Schritt 2/6: • Eingabe der Anwendungsparameter: – Behältereigenschaften (Beschreibung s. Seite 40) – Mediumeigenschaften (Beschreibung s. Seite 41) – Messbedingungen (Beschreibung s. Seite 42) l00-fmp4xxxx-20-00-00-de-002 Grundabgleich Schritt 3/6: • Eingabe der Anwendungsparameter: –...
  • Seite 54 Inbetriebnahme Levelflex M FMP 41 C mit HART/4...20 mA Grundabgleich Schritt 4/6: • Eingabe der Anwendungsparameter: – Sonde (Beschreibung s. Seite 43) – Sondenlänge (Beschreibung s. Seite 43) – Länge bestimmen (Beschreibung s. Seite 43) l00-fmp4xxxx-20-00-00-de-004 Grundabgleich Schritt 5/6: • Eingabe der Anwendungsparameter: –...
  • Seite 55 Levelflex M FMP 41 C mit HART/4...20 mA Inbetriebnahme Grundabgleich Schritt 6/6: • mit diesem Schritt erfolgt die Störechoausblendung • die gemessene Distanz und der aktuelle Messwert werden immer in der Kopfzeile angezeigt • Beschreibung s. Seite 47) l00-fmp4xxxx-20-00-00-de-006.gif 6.8.1...
  • Seite 56 Inbetriebnahme Levelflex M FMP 41 C mit HART/4...20 mA 6.8.2 Hüllkurve mit ToF Tool Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve (s. Seite 57). L00-FMP4xxxx-20-00-00-de-007 Hinweis! Bei starken Störechos kann der Einbau des Levelflex an einer anderen Stelle zur Opti- mierung der Messung führen.
  • Seite 57 Levelflex M FMP 41 C mit HART/4...20 mA Inbetriebnahme Beurteilung der Messung mit Hilfe der Hüllkurve Typische Kurvenformen: Die nachfolgenden Beispiele zeigen typische Kurvenformen einer Seil- bzw. Stabsonde bei leerem Behälter. Bei allen Sondentypen ist negatives Sondenendsignal ersichtlich. Bei Seilsonden verursacht das Endgewicht zusätzlich ein vorgelagertes positives Echo (siehe Abbildung Seilsonde).
  • Seite 58 Inbetriebnahme Levelflex M FMP 41 C mit HART/4...20 mA Bewertung der Messung: • Die Ausblendung muß dem Verlauf der Hüllkurve ( bei Stabsonden bis ca. 5 cm und bei Seilsonden bis ca. 25 cm vor das Sondenende) bei leerem Tank entsprechen.
  • Seite 59 Auf Seite 68 ff. sind alle Ersatzteil-Kits mit Bestellnummern aufgeführt, die Sie zur Reparatur des Levelflex M bei Endress+Hauser bestellen können.Für weitere Informa- tionen über Service und Ersatzteile wenden Sie sich bitte an den Endress+Hauser Ser- vice. Reparatur von Ex-zertifizierten Geräten Bei Reparaturen von Ex-zertifizierten Geräten ist zusätzlich folgendes zu beachten:...
  • Seite 60 Zubehör Levelflex M FMP 41 C mit HART/4...20 mA Zubehör Für den Levelflex M sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Wetterschutzhaube Für die Außenmontage steht eine Wetterschutzhaube aus Edelstahl (Bestell-Nr.: 543199-0001) zur Verfügung. Die Lieferung beinhaltet Schutzhaube und Spannschelle.
  • Seite 61 Levelflex M FMP 41 C mit HART/4...20 mA Zubehör Abgesetzte Anzeige und Bedienung FHX 40 Abmessungen Wandmontage Rohrmontage (ohne Montagebügel) (Montagebügel und -platte F12-/F23-Gehäuse (IP 68) optional mitgeliefert, s. Produktstruktur) Separatgehäuse FHX 40 (IP 65) O rd r. -N d e : o .:...
  • Seite 62 Zubehör Levelflex M FMP 41 C mit HART/4...20 mA Einschweissmuffe für Universaladapter Maße des Einschweissringes Bestell-Nr. Durchmesser D Höhe H Drehmoment 5...10 Nm 52006262 214880-0002 Werkstoff: 1.4435/SS316L 30° Ø D L00-FMP4xxxx-00-00-06-de-006 Endress + Hauser...
  • Seite 63 Levelflex M FMP 41 C mit HART/4...20 mA Störungsbehebung Störungsbehebung Fehlersuchanleitung Levelflex M - Fehlersuche Spannung überprüfen nicht ok. Gerät reagiert und mit Angabe auf Richtige Spannung Gerät funktioniert? fertig dem Typenschild nicht anlegen vergleichen. nein Polarität der angelegten nicht ok.
  • Seite 64 Störungsbehebung Levelflex M FMP 41 C mit HART/4...20 mA Systemfehlermeldungen Code Fehlerbeschreibung Ursache Abhilfe A102 Prüfsummenfehler Gerät wurde ausgeschaltet bevor die Reset Totalreset & Neuabgl. Daten gespeichert wurden EMV Probleme vermeiden erfordl. EMV Problem Falls Alarm nach Reset noch PROM defekt...
  • Seite 65 Levelflex M FMP 41 C mit HART/4...20 mA Störungsbehebung Code Fehlerbeschreibung Ursache Abhilfe A251 Durchführung Kontakt in der Prozessdurchführung Prozessdurchführung austau- unterbrochen schen. A261 HF-Kabel defekt HF-Kabel defekt oder HF-Stecker HF-Stecker überprüfen, gelöst gegebenenfalls defektes Kabel tauschen A275 Offset zu hoch Temperatur an der Elektronik zu hoch Temperatur prüfen, gegebe-...
  • Seite 66 Störungsbehebung Levelflex M FMP 41 C mit HART/4...20 mA Anwendungsfehler Fehler Ausgang mögliche Ursache Beseitigung Es steht eine je nach Konfigurierung siehe Tabelle 1. siehe Tabelle Fehlermeldun- Warnung oder ein Fehlermeldungen gen (s. Seite 64) Alarm an. (s. Seite 64) →...
  • Seite 67 Levelflex M FMP 41 C mit HART/4...20 mA Störungsbehebung Gerät zeigt bei Falsche Sonden- 1. Automatische Sondenlän- leerem Tank Füll- länge genbestimmung bei leerem stand an! Tank durchführen. 20 mA/100% 2. Map über gesamte Sonde bei leerem Tank durchführen (Sonde frei!).
  • Seite 68 Angabe der Seriennummer, welche auf den Messumformer-Typenschild aufge- druckt ist (s. Seite 6 ff.). Auf jedem Ersatzteil befindet sich auch die entsprechende Ersatzteilnummer. Einbauhinweise entnehmen Sie dem mitgelieferten Beipackzettel. Ersatzteile Levelflex M FMP 41 C Gehäusetyp F12 mit kombiniertem Anschluss- und Elektronikraum O rd d e : r.
  • Seite 69 Levelflex M FMP 41 C mit HART/4...20 mA Störungsbehebung 10 Gehäuse 543120-0022 Gehäuse F12, Aluminium, G1/2 543120-0023 Gehäuse F12, Aluminium, NPT1/2 543120-0024 Gehäuse F12, Aluminium, M20 52013409 Gehäuse F12, Aluminium, besch., M20, Metall 52001992 Gehäuse F12, Aluminium, M20, PA-Stecker 52008556 Gehäuse F12, Aluminium, M20, FF-Stecker...
  • Seite 70 Störungsbehebung Levelflex M FMP 41 C mit HART/4...20 mA Ersatzteile Levelflex M FMP 41 C Gehäuseyp T12 mit separatem Anschluss- raum O rd r. -N d e : I L O o .: s s b e re a s u...
  • Seite 71 Levelflex M FMP 41 C mit HART/4...20 mA Störungsbehebung 10 Gehäuse 543180-1023 Gehäuse T12, Aluminium, NPT1/2, PAL 52006205 Gehäuse T12, Aluminium, M20, PAL, Deckel 52013411 Gehäuse T12, Aluminium, M20, PA-Stecker, Deckel 52013410 Gehäuse T12, Aluminium, M20, FF-Stecker, Deckel 11 Abdeckung Anschlussraum...
  • Seite 72 Störungsbehebung Levelflex M FMP 41 C mit HART/4...20 mA Ersatzteile Levelflex M FMP 41 C Gehäusetyp F23 In Vorbereitung. FMP 41 C - Sonden, Zubehör und Ersatzteile In Vorbereitung. Endress + Hauser...
  • Seite 73 • Legen Sie dem Gerät in jedem Fall eine vollständig ausgefüllte “Erklärung zur Konta- mination” bei (eine Kopiervorlage der "Erklärung zur Kontamination” befindet sich am Schluss dieser Betriebsanleitung). Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu prüfen oder zu reparieren.
  • Seite 74 Technische Daten Levelflex M FMP 41 C mit HART/4...20 mA Technische Daten 10.1 Weitere technische Daten 10.1.1 Eingangskenngrößen Messgröße Die Messgröße ist der Abstand zwischen dem Referenzpunkt (siehe Abb. auf Seite 12) und der Füllgutoberfläche. Unter Berücksichtigung der eingegebenen Leerdistanz (E, siehe Abb. auf Seite 84) wird der Füllstand rechnerisch ermittelt.
  • Seite 75 Levelflex M FMP 41 C mit HART/4...20 mA Technische Daten 10.1.3 Messgenauigkeit • Temperatur = +20 °C ±5 °C Referenzbedingungen • Druck = 1013 mbar abs. ±20 mbar • Luftfeuchte = 65 % ±20% • Reflexionsfaktor ≥ 0,8 (Wasseroberfläche bei Koaxsonde, Metallplatte bei Stab- und Seilsonde mit min.
  • Seite 76 Technische Daten Levelflex M FMP 41 C mit HART/4...20 mA 10.1.4 Einsatzbedingungen: Umgebung Umgebungstemperatur Umgebungstemperatur an der Elektronik: -40 °C ... +80 °C Bei T <-20 °C und T >+60 °C ist die Funktionalität der LCD-Anzeige eingeschränkt. Bei Betrieb im Freien mit starker Sonneneinstrahlung sollte eine Wetterschutzhaube vor- gesehen werden.
  • Seite 77 Levelflex M FMP 41 C mit HART/4...20 mA Technische Daten 10.1.5 Einsatzbedingungen: Prozess Prozesstemperaturbereich Die maximal zulässige Temperatur am Prozessanschluß (Messpunkt siehe Abbildung) wird von der bestellten O-Ring-Variante bestimmt: Min. Temperatur Max. Temperatur Hier -40° C +200° C gemessen Für FMP 41 C mit E+H Universaladapter: 0 °C ... 150 °C.
  • Seite 78 Technische Daten Levelflex M FMP 41 C mit HART/4...20 mA Telekommunikation Erfüllt "Part 15" der FCC-Bestimmungen für einen "Unintentional Radiator". Alle Sonden erfüllen die Anforderungen an ein "Class A Digital Device". Alle Sonden in metallischen Behältern erfüllen darüber hinaus die Anforderungen an ein "Class B Digital Device".
  • Seite 79 Levelflex M FMP 41 C mit HART/4...20 mA Technische Daten Endress + Hauser...
  • Seite 80 Anhang Levelflex M FMP 41 C mit HART/4...20 mA Anhang 11.1 Bedienmenü HART (Anzeigemodul), ToF Tool Grundabgleich Behälter Eigen. Medium Eigensch. Messbedingungen Sondenende 030 … Länge bestim Abgleich leer Standard unbekannt Standard Wert eingeben siehe Funktionsgruppe “Längenabgleich 03” Alu-Behälter DK: 1,4 … 1,6 schnelle Ände...
  • Seite 81 Levelflex M FMP 41 C mit HART/4...20 mA Anhang Abgleich voll Distanz/Messwert Distanz prüfen Bereich Ausblend. Starte Ausblend. Distanz/Messwert Wert eingeben Distanz = ok Eingabe des Es wird angezeigt: Dist. zu klein Ausbl. bereiches - D und L Es wird angezeigt:...
  • Seite 82 Anhang Levelflex M FMP 41 C mit HART/4...20 mA 11.2 Bedienmatrix HART / Commuwin II L00-FMP4xxxx-13-00-00-en-001 Hinweis! Editiergrenzen in Klammern ( ) dargestellt. Endress + Hauser...
  • Seite 83 Levelflex M FMP 41 C mit HART/4...20 mA Anhang 11.3 Funktionsbeschreibung Hinweis! Eine ausführliche Beschreibung der Funktionsgruppen, Funktionen und Parameter fin- den Sie in der Dokumentation BA 245F - "Beschreibung der Gerätefunktionen" auf der mitgelieferten CD-ROM. Endress + Hauser...
  • Seite 84 Anhang Levelflex M FMP 41 C mit HART/4...20 mA 11.4 Arbeitsweise und Systemaufbau 11.4.1 Funktionsweise (Messprinzip) Der Levelflex ist ein "nach unten schauendes" Messsystem, das nach der Laufzeitme- thode (ToF = Time of Flight) arbeitet. Es wird die Distanz vom Referenzpunkt (Prozess- anschluss des Messgerätes s.
  • Seite 85 Levelflex M FMP 41 C mit HART/4...20 mA Anhang 11.4.2 Messeinrichtung Einzelmessstelle • Versorgung direkt vom Netz (4-Draht) oder von Messumformerspeisegerät (2-Draht). • Vorortbedienung mit eingebautem Display oder Fernbedienung mit HART Protokoll. - COMMUWIN II - ToF Tool - ToF Tool...
  • Seite 86 Levelflex M FMP 41 C mit HART/4...20 mA Endress + Hauser Stichwortverzeichnis Abgleich leer ......44, 54 Länge bestimmen .
