Endress+Hauser Levelflex M FMP41C Betriebsanleitung Seite 20

Verdrahtung
"
Achtung!
Beim Einsatz des Messsystems im explosionsgefährdeten Bereich sind die entsprechenden
nationalen Normen und die Angaben in den Sicherheitshinweisen (XA's) einzuhalten.
Die spezifizierte Kabelverschraubung muß benutzt werden.
-
-
Speise-
spannung
7
Testbuchse
(Ausgangsstrom)
1 2 3 4
L- L+
I+ I-
2-Draht-Ausführung
20

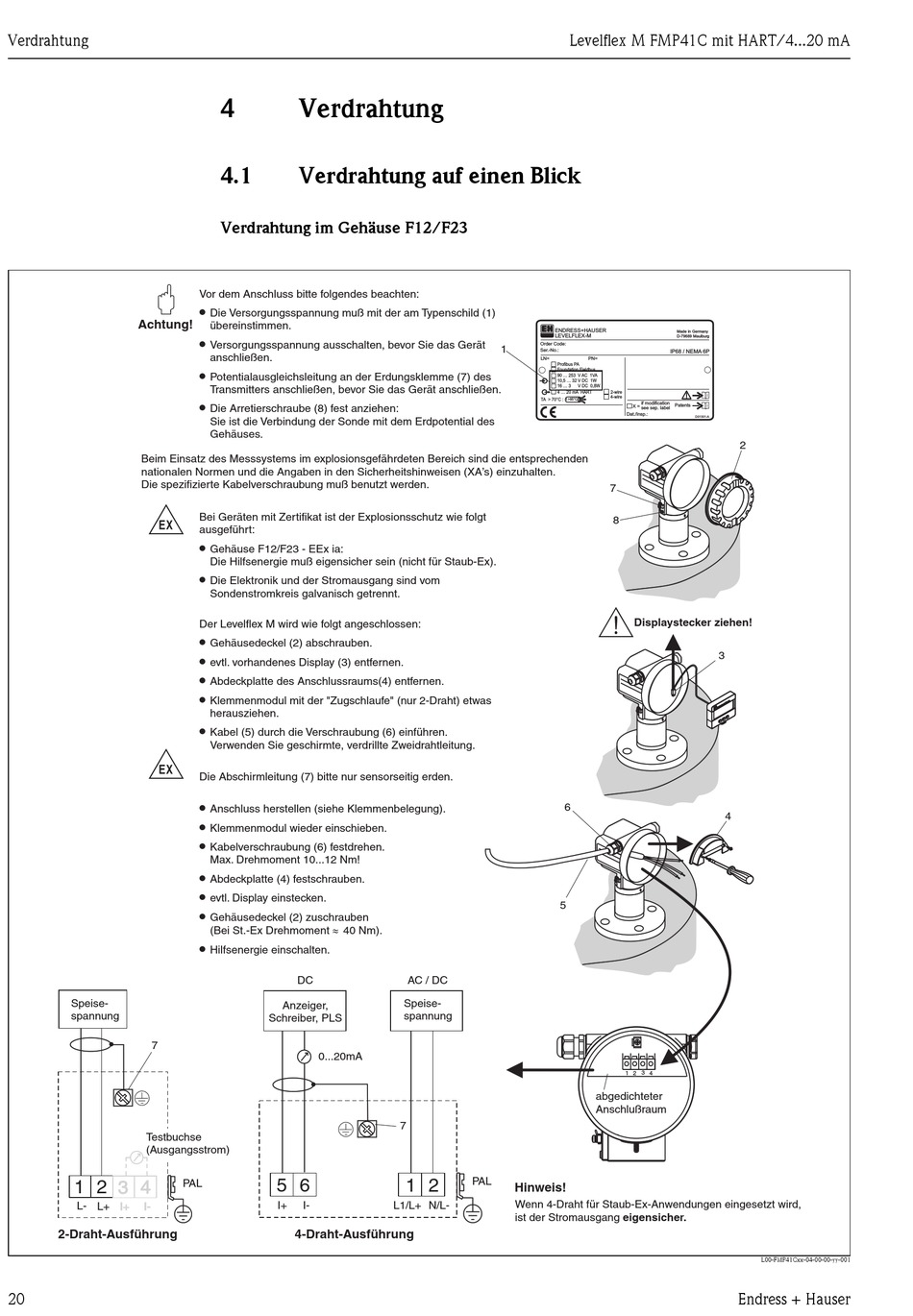

4 Verdrahtung
4.1 Verdrahtung auf einen Blick
Verdrahtung im Gehäuse F12/F23
Vor dem Anschluss bitte folgendes beachten:
G
Die Versorgungsspannung muß mit der am Typenschild (1)
übereinstimmen.
G
Versorgungsspannung ausschalten, bevor Sie das Gerät
anschließen.
G
Potentialausgleichsleitung an der Erdungsklemme (7) des
Transmitters anschließen, bevor Sie das Gerät anschließen.
G
Die Arretierschraube (8) fest anziehen:
Sie ist die Verbindung der Sonde mit dem Erdpotential des
Gehäuses.
Bei Geräten mit Zertifikat ist der Explosionsschutz wie folgt
ausgeführt:
G
Gehäuse F12/F23 - EEx ia:
Die Hilfsenergie muß eigensicher sein (nicht für Staub-Ex).
G
Die Elektronik und der Stromausgang sind vom
Sondenstromkreis galvanisch getrennt.
Der Levelflex M wird wie folgt angeschlossen:
G
Gehäusedeckel (2) abschrauben.
G
evtl. vorhandenes Display (3) entfernen.
G
Abdeckplatte des Anschlussraums(4) entfernen.
G
Klemmenmodul mit der "Zugschlaufe" (nur 2-Draht) etwas
herausziehen.
G
Kabel (5) durch die Verschraubung (6) einführen.
Verwenden Sie geschirmte, verdrillte Zweidrahtleitung.
Die Abschirmleitung (7) bitte nur sensorseitig erden.
G
Anschluss herstellen (siehe Klemmenbelegung).
G
Klemmenmodul wieder einschieben.
G
Kabelverschraubung (6) festdrehen.
Max. Drehmoment 10...12 Nm!
G
Abdeckplatte (4) festschrauben.
G
evtl. Display einstecken.
G
Gehäusedeckel (2) zuschrauben
»
(Bei St.-Ex Drehmoment 40 Nm).
G
Hilfsenergie einschalten.
DC
Anzeiger,
Schreiber, PLS
0...20mA
5 6
PAL
I+ I-
4-Draht-Ausführung
ENDRESS+HAUSER
LEVELFLEX-M
Order Code:
1
Ser.-No.:
LN=
Profibus PA
Foundation Fieldbus
90 ... 253 V AC 1VA
10,5 ... 32 V DC 1W
16 ... 3
4 ... 20 mA HART
TA > 70°C :
t >85°C
6
5
AC / DC
Speise-
spannung
7
PAL
1 2
Hinweis!
Wenn 4-Draht für Staub-Ex-Anwendungen eingesetzt wird,
L1/L+ N/L-
ist der Stromausgang eigensicher.
Levelflex M FMP41C mit HART/4...20 mA
Made in Germany
D-79689 Maulburg
IP68 / NEMA 6P
PN=
V DC 0,8W
2-wire
4-wire
if modification
X = Patents
see sep. label
Dat./Insp.:
D01301-A
2
7
8
#
Displaystecker ziehen!
3
S E S E R R
AU AU
S +H S +H
E S E S
D R D R
E N E N
4
1 2 3 4
abgedichteter
Anschlußraum
Endress + Hauser
L00-FMP41Cxx-04-00-00-yy-001
