Levelflex M FMP41C mit HART/4...20 mA
"
Endress + Hauser

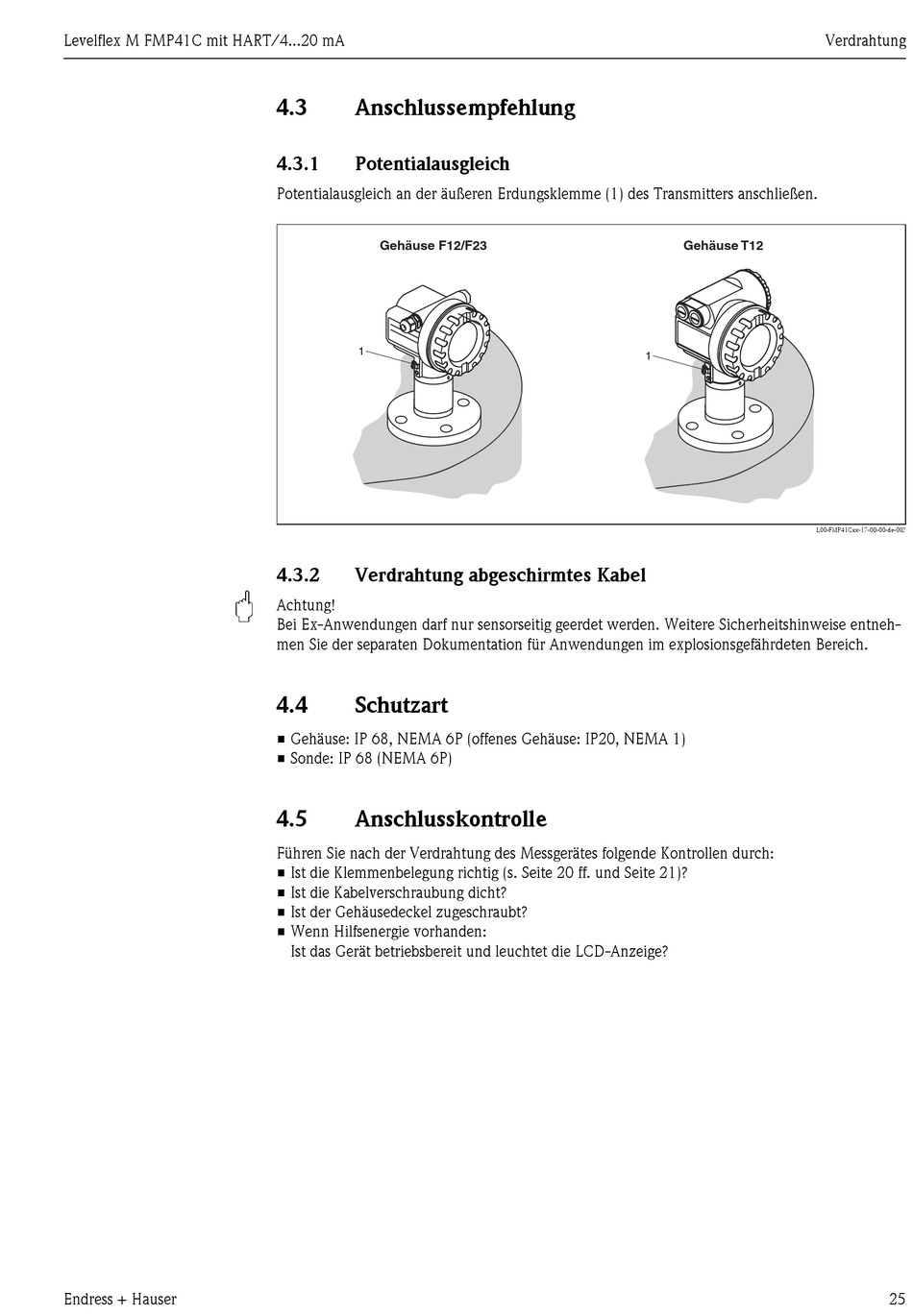

4.3 Anschlussempfehlung
4.3.1 Potentialausgleich
Potentialausgleich an der äußeren Erdungsklemme (1) des Transmitters anschließen.
Gehäuse F12/F23
1
4.3.2 Verdrahtung abgeschirmtes Kabel
Achtung!
Bei Ex-Anwendungen darf nur sensorseitig geerdet werden. Weitere Sicherheitshinweise entneh-
men Sie der separaten Dokumentation für Anwendungen im explosionsgefährdeten Bereich.
4.4 Schutzart
• Gehäuse: IP 68, NEMA 6P (offenes Gehäuse: IP20, NEMA 1)
• Sonde: IP 68 (NEMA 6P)
4.5 Anschlusskontrolle
Führen Sie nach der Verdrahtung des Messgerätes folgende Kontrollen durch:
• Ist die Klemmenbelegung richtig (s. Seite 20 ff. und Seite 21)?
• Ist die Kabelverschraubung dicht?
• Ist der Gehäusedeckel zugeschraubt?
• Wenn Hilfsenergie vorhanden:
Ist das Gerät betriebsbereit und leuchtet die LCD-Anzeige?
Gehäuse T12
1
L00-FMP41Cxx-17-00-00-de-003
Verdrahtung
25
