Verdrahtung
Gehäuse F12
1 2 3
abgedichteter
Anschlußraum
22
4.2 Anschluss Messeinheit
Anschlussraum
Es stehen drei Gehäuse zur Verfügung:
• Aluminium Gehäuse F12 mit zusätzlich abgedichtetem Anschlussraum für:
– Standard,
– EEx ia.
• Aluminium Gehäuse T12 mit separatem Anschlussraum für:
– Standard,
– EEx e,
– EEx d,
– EEx ia (mit Überspannungsschutz).
• Rostfreier Stahl 1.4435/316L Gehäuse F23 für:
– Standard,
– EEx ia.
Nach der Montage können Sie das Gehäuse um 350° drehen, um den Zugang zur Anzeige und zum
Anschlussraum zu erleichtern.
4
Die Gerätedaten befinden sich auf dem Typenschild mit wichtigen Informationen bezüglich Analo-
gausgang und Spannungsversorgung. Gehäusedrehen bezüglich der Verdrahtung siehe "Gehäuse
drehen" auf Seite 19.
Bürde HART
Min. Bürde für HART-Kommunikation: 250 Ω
Kabeleinführung
Kabelverschraubung: M 20x1,5
Kabeleinführung: G ½ oder ½" NPT
Versorgungsspannung
HART, 2-Draht
Alle folgenden Spannungen sind Klemmenspannungen direkt am Gerät:
Levelflex M FMP41C mit HART/4...20 mA
Gehäuse T12
1 2 3 4
Gehäuse F23
1 2 3 4

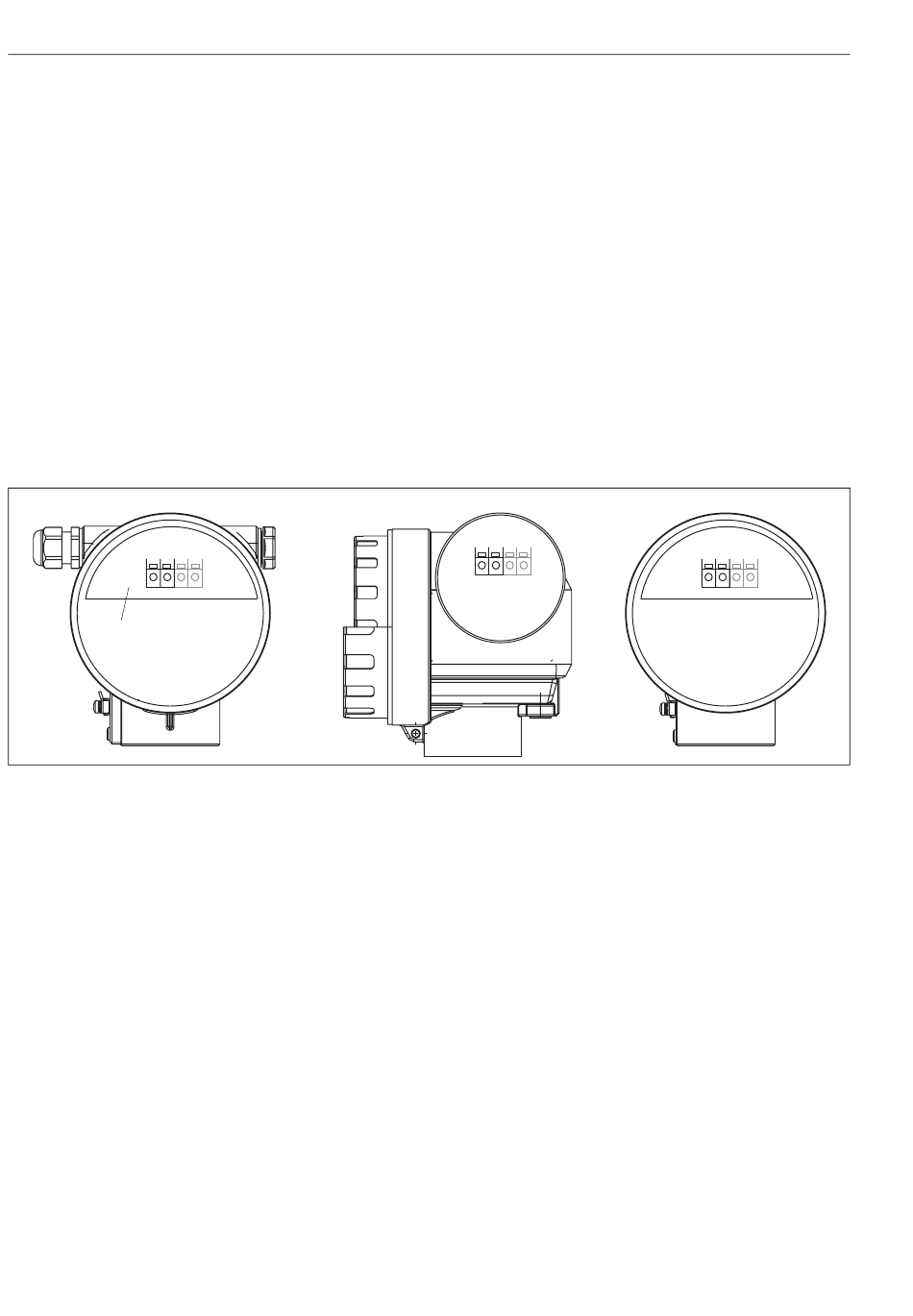

L00-FMR2xxxx-04-00-00-de-019
