Endress+Hauser Levelflex M FMP41C Betriebsanleitung Seite 18

Montage
Wand
94
Rohr
!
18

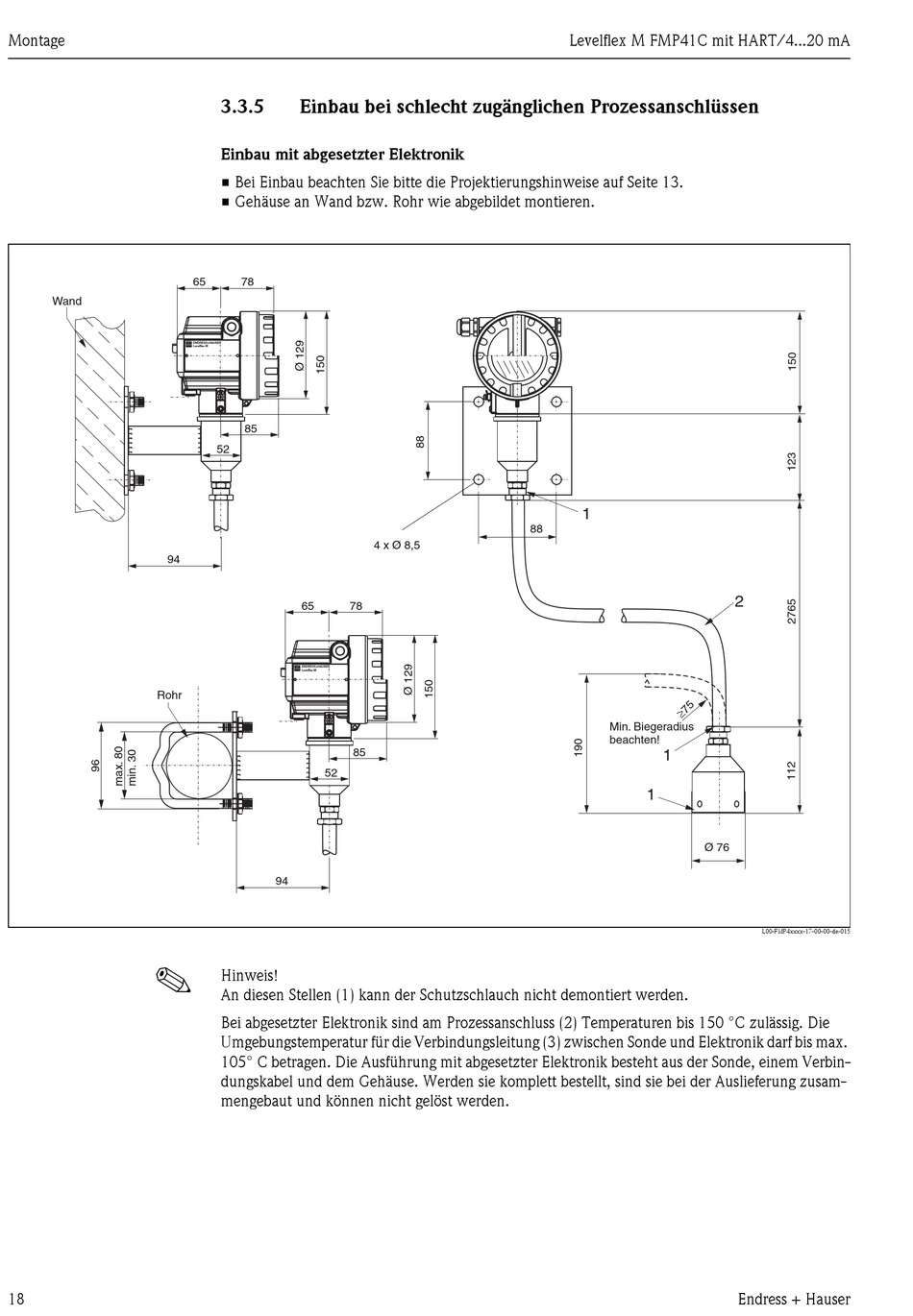

3.3.5 Einbau bei schlecht zugänglichen Prozessanschlüssen
Einbau mit abgesetzter Elektronik
• Bei Einbau beachten Sie bitte die Projektierungshinweise auf Seite 13.
• Gehäuse an Wand bzw. Rohr wie abgebildet montieren.
65 78
ENDRESS+HAUSER
Levelflex M
85
52
65 78
ENDRESS+HAUSER
Levelflex M
85
52
94
Hinweis!
An diesen Stellen (1) kann der Schutzschlauch nicht demontiert werden.
Bei abgesetzter Elektronik sind am Prozessanschluss (2) Temperaturen bis 150 °C zulässig. Die
Umgebungstemperatur für die Verbindungsleitung (3) zwischen Sonde und Elektronik darf bis max.
105° C betragen. Die Ausführung mit abgesetzter Elektronik besteht aus der Sonde, einem Verbin-
dungskabel und dem Gehäuse. Werden sie komplett bestellt, sind sie bei der Auslieferung zusam-
mengebaut und können nicht gelöst werden.
88
4 x Ø 8,5
Levelflex M FMP41C mit HART/4...20 mA
1
2
Min. Biegeradius
beachten!
1
1
Ø 76
Endress + Hauser
L00-FMP4xxxx-17-00-00-de-015
