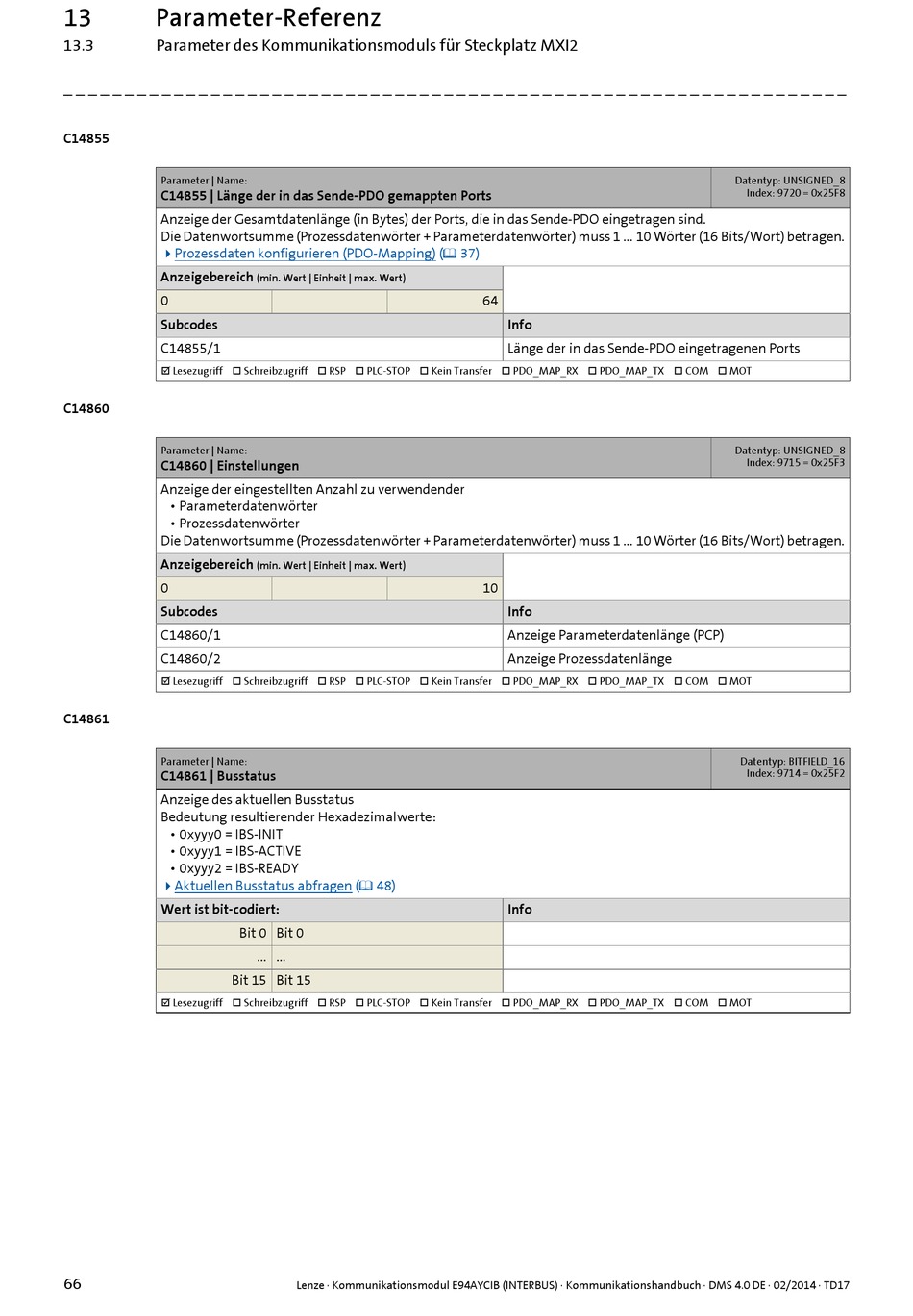

13 Parameter-Referenz
13.3 Parameter des Kommunikationsmoduls für Steckplatz MXI2
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
C14855
Parameter | Name:
C14855 | Länge der in das Sende-PDO gemappten Ports
Anzeige der Gesamtdatenlänge (in Bytes) der Ports, die in das Sende-PDO eingetragen sind.
Die Datenwortsumme (Prozessdatenwörter + Parameterdatenwörter) muss 1 ... 10 Wörter (16 Bits/Wort) betragen.
Prozessdaten konfigurieren (PDO-Mapping) ( 37)
Anzeigebereich
0
Subcodes
C14855/1
 Lesezugriff  Schreibzugriff  RSP  PLC-STOP  Kein Transfer  PDO_MAP_RX  PDO_MAP_TX  COM  MOT
C14860
Parameter | Name:
C14860 | Einstellungen
Anzeige der eingestellten Anzahl zu verwendender
• Parameterdatenwörter
• Prozessdatenwörter
Die Datenwortsumme (Prozessdatenwörter + Parameterdatenwörter) muss 1 ... 10 Wörter (16 Bits/Wort) betragen.
Anzeigebereich
0
Subcodes
C14860/1
C14860/2
 Lesezugriff  Schreibzugriff  RSP  PLC-STOP  Kein Transfer  PDO_MAP_RX  PDO_MAP_TX  COM  MOT
C14861
Parameter | Name:
C14861 | Busstatus
Anzeige des aktuellen Busstatus
Bedeutung resultierender Hexadezimalwerte:
• 0xyyy0 = IBS-INIT
• 0xyyy1 = IBS-ACTIVE
• 0xyyy2 = IBS-READY
Aktuellen Busstatus abfragen ( 48)
Wert ist bit-codiert:
Bit 15 Bit 15
 Lesezugriff  Schreibzugriff  RSP  PLC-STOP  Kein Transfer  PDO_MAP_RX  PDO_MAP_TX  COM  MOT
66
(min. Wert | Einheit | max. Wert)
(min. Wert | Einheit | max. Wert)
Bit 0 Bit 0
... ...
