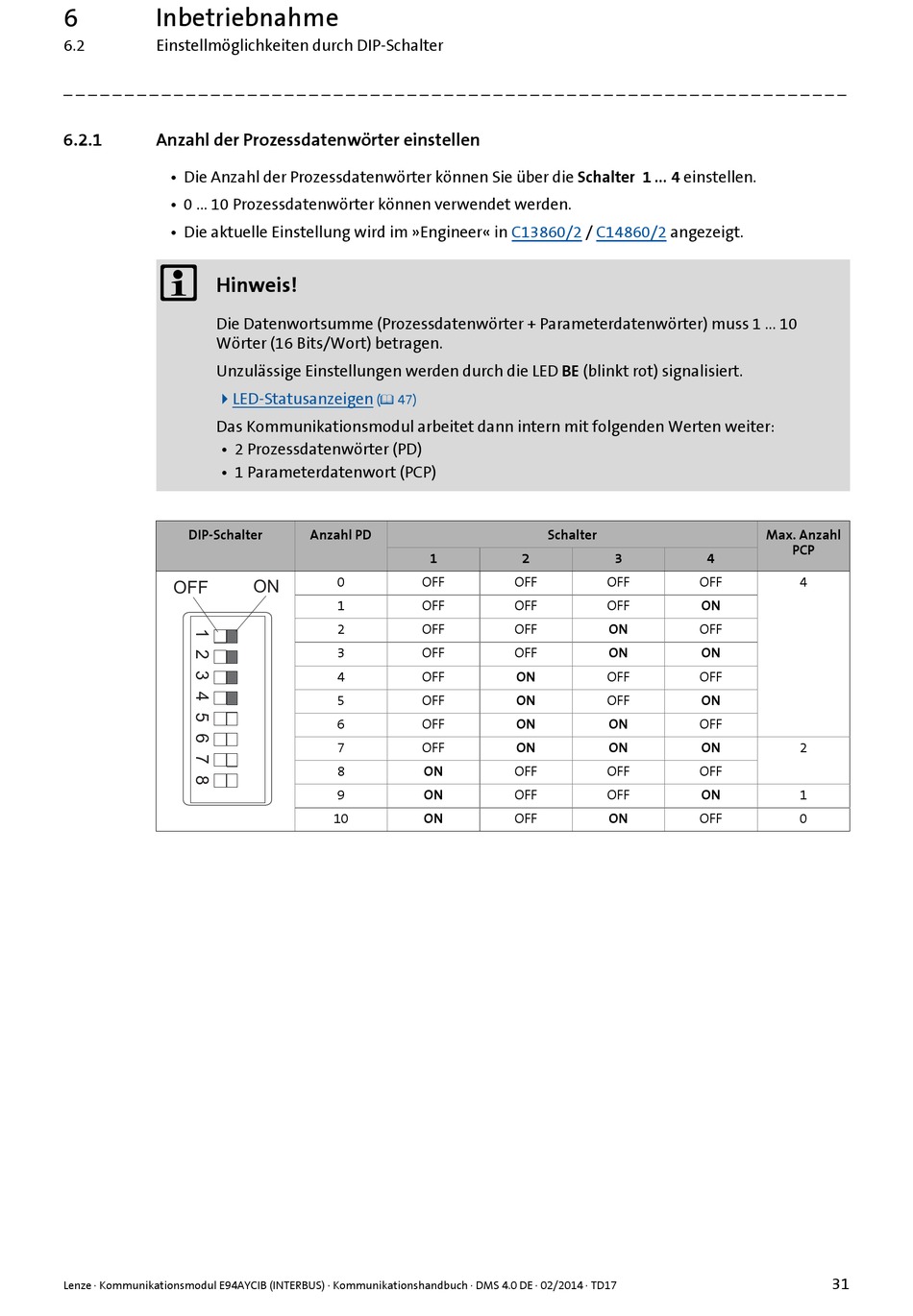

6 Inbetriebnahme
6.2 Einstellmöglichkeiten durch DIP-Schalter
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
6.2.1 Anzahl der Prozessdatenwörter einstellen
• Die Anzahl der Prozessdatenwörter können Sie über die Schalter 1 ... 4 einstellen.
• 0 ... 10 Prozessdatenwörter können verwendet werden.
• Die aktuelle Einstellung wird im »Engineer« in

Hinweis!
Die Datenwortsumme (Prozessdatenwörter + Parameterdatenwörter) muss 1 ... 10
Wörter (16 Bits/Wort) betragen.
Unzulässige Einstellungen werden durch die LED BE (blinkt rot) signalisiert.
LED-Statusanzeigen
Das Kommunikationsmodul arbeitet dann intern mit folgenden Werten weiter:
• 2 Prozessdatenwörter (PD)
• 1 Parameterdatenwort (PCP)
DIP-Schalter
OFF
Lenze · Kommunikationsmodul E94AYCIB (INTERBUS) · Kommunikationshandbuch · DMS 4.0 DE · 02/2014 · TD17
( 47)
Anzahl PD
0 OFF
ON
1 OFF
2 OFF
3 OFF
4 OFF
5 OFF
6 OFF
7 OFF
8 ON
9 ON
10 ON
C13860/2 / C14860/2
Schalter
1 2
OFF
OFF
OFF
OFF
ON
ON
ON
ON
OFF
OFF
OFF
angezeigt.
Max. Anzahl
3 4
OFF OFF
OFF ON
ON OFF
ON ON
OFF OFF
OFF ON
ON OFF
ON ON
OFF OFF
OFF ON
ON OFF
PCP
4
2
1
0
31
