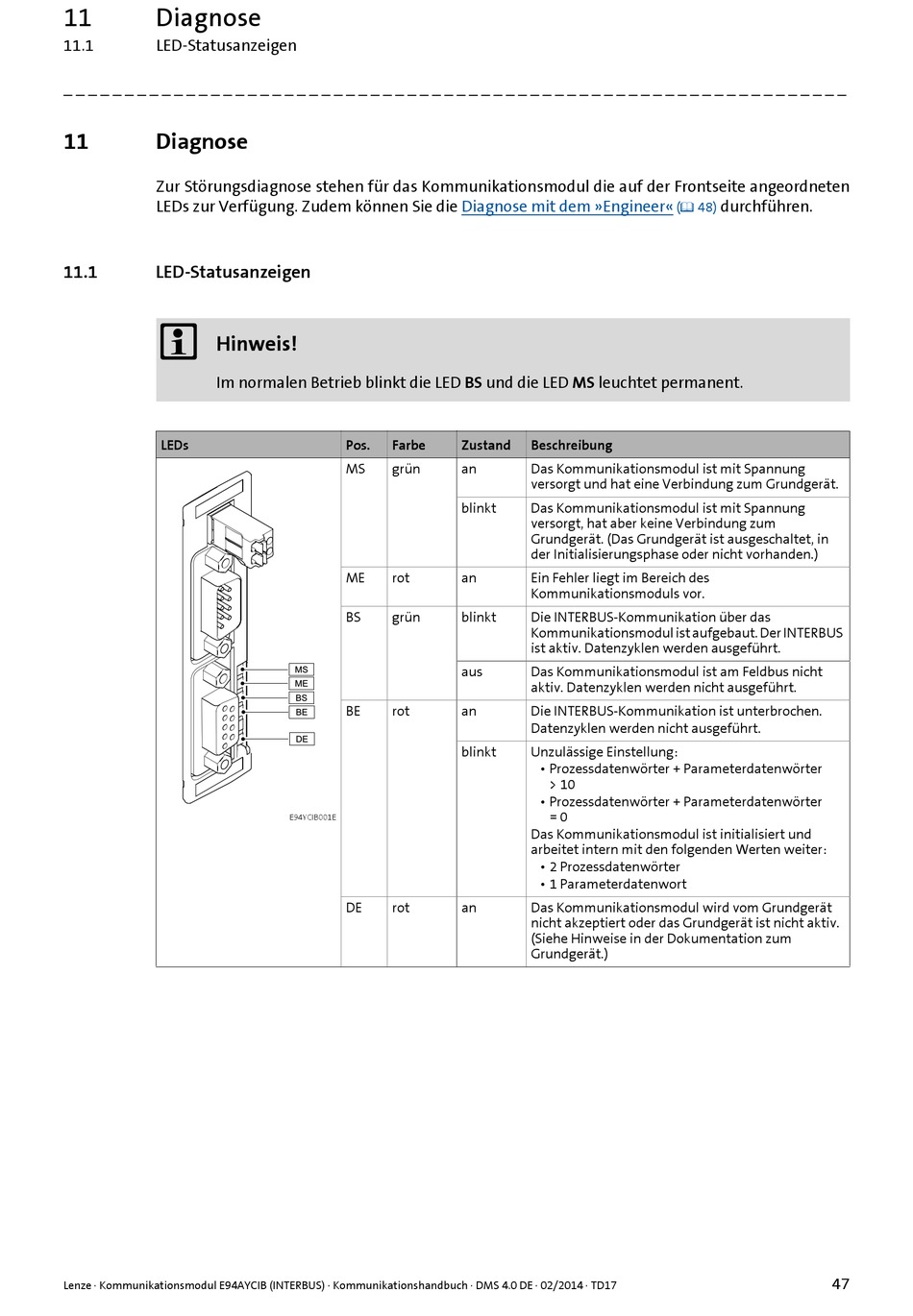

Lenze 9400 Kommunikationshandbuch Seite 47

11 Diagnose
11.1 LED-Statusanzeigen
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
11 Diagnose
Zur Störungsdiagnose stehen für das Kommunikationsmodul die auf der Frontseite angeordneten
LEDs zur Verfügung. Zudem können Sie die
11.1 LED-Statusanzeigen

Hinweis!
Im normalen Betrieb blinkt die LED BS und die LED MS leuchtet permanent.
LEDs
Lenze · Kommunikationsmodul E94AYCIB (INTERBUS) · Kommunikationshandbuch · DMS 4.0 DE · 02/2014 · TD17
Diagnose mit dem »Engineer«
Pos. Farbe Zustand
MS grün an
blinkt
ME rot an
BS grün blinkt
aus
BE rot an
blinkt
E94YCIB001E
DE rot an
( 48)
Beschreibung
Das Kommunikationsmodul ist mit Spannung
versorgt und hat eine Verbindung zum Grundgerät.
Das Kommunikationsmodul ist mit Spannung
versorgt, hat aber keine Verbindung zum
Grundgerät. (Das Grundgerät ist ausgeschaltet, in
der Initialisierungsphase oder nicht vorhanden.)
Ein Fehler liegt im Bereich des
Kommunikationsmoduls vor.
Die INTERBUS-Kommunikation über das
Kommunikationsmodul ist aufgebaut. Der INTERBUS
ist aktiv. Datenzyklen werden ausgeführt.
Das Kommunikationsmodul ist am Feldbus nicht
aktiv. Datenzyklen werden nicht ausgeführt.
Die INTERBUS-Kommunikation ist unterbrochen.
Datenzyklen werden nicht ausgeführt.
Unzulässige Einstellung:
• Prozessdatenwörter + Parameterdatenwörter
> 10
• Prozessdatenwörter + Parameterdatenwörter
= 0
Das Kommunikationsmodul ist initialisiert und
arbeitet intern mit den folgenden Werten weiter:
• 2 Prozessdatenwörter
• 1 Parameterdatenwort
Das Kommunikationsmodul wird vom Grundgerät
nicht akzeptiert oder das Grundgerät ist nicht aktiv.
(Siehe Hinweise in der Dokumentation zum
Grundgerät.)
durchführen.
