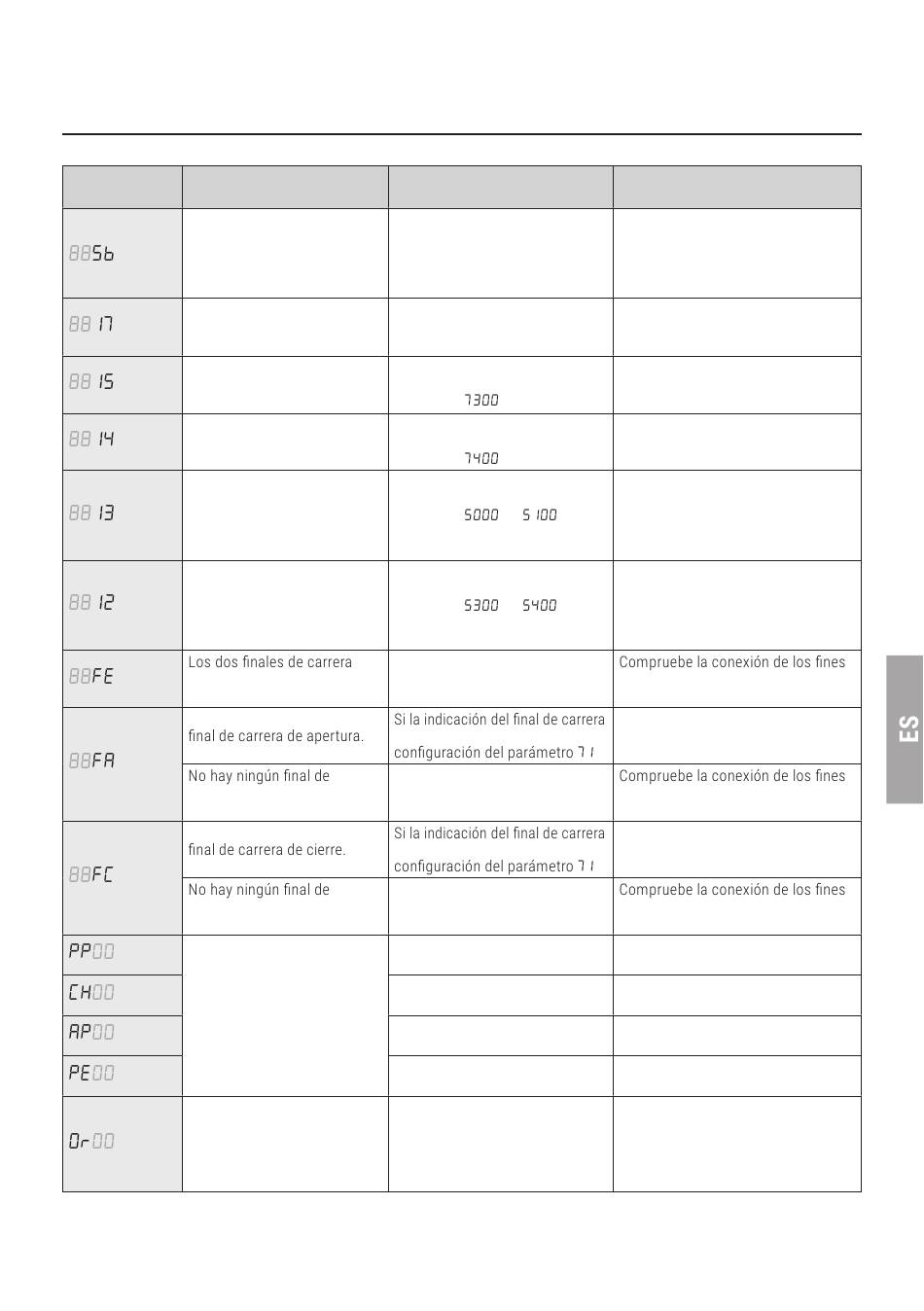

Señalización de las entradas de seguridad y de los comandos
(Modo TEST)
Si no se ha activado ningún comando, pulse la tecla TEST y compruebe lo siguiente:
PANTALLA
CAUSA POSIBLE
La manilla de desbloqueo
está abierta.
(Sb)
Contacto STOP de seguridad
abierto.
Borde sensible COS1 no
conectado o conexión
incorrecta.
Borde sensible COS2 no
conectado o conexión
incorrecta.
Fotocélula FT1 no conectada
o conexión incorrecta.
Fotocélula FT2 no conectada
o conexión incorrecta.
tienen el contacto abierto o
no están conectados.
La cancela se encuentra en el
carrera de apertura o no está
conectado.
La cancela se encuentra en el
carrera de apertura o no está
conectado.
Si no se produce un comando
voluntario, podría ser
defectuoso el contacto (N.A.)
o incorrecta la conexión a un
pulsador.
Si no se produce un comando
voluntario, podría ser
defectuoso el contacto (N.A.)
o incorrecta la conexión al
temporizador.
NOTA: pulse la tecla TEST para salir del modo TEST.
Es aconsejable solucionar las señalizaciones del estado de las indicaciones de seguridad y de las entradas siempre en
modo "intervención desde software".
INTERVENCIÓN DESDE
SOFTWARE
-
-
Si no se utiliza o se desea
deshabilitar, seleccione el
parámetro
Si no se utiliza o se desea
deshabilitar, seleccione el
parámetro
Si no se utiliza o se desea
deshabilitar, seleccione el
parámetro
y
Si no se utiliza o se desea
deshabilitar, seleccione el
parámetro
y
-
es incorrecta, compruebe la
-
es incorrecta, compruebe la
-
-
-
-
-
-
INTERVENCIÓN TRADICIONAL
Cierre la manilla de desbloqueo y
gire la llave hacia la posición de
cierre.
Compruebe la conexión al contacto
de desbloqueo.
Instale un pulsador de STOP (N.C.)
o conecte en puente el contacto ST
con el contacto COM.
Si no se utiliza o se desea deshabilitar,
conecte en puente el contacto COS1
con el contacto COM.
Si no se utiliza o se desea deshabilitar,
conecte en puente el contacto COS2
con el contacto COM.
Si no se utiliza o se desea deshabilitar,
conecte en puente el contacto FT1
con el contacto COM.
Controle la conexión y las referencias
al esquema de conexión.
Si no se utiliza o se desea deshabilitar,
conecte en puente el contacto FT2
con el contacto COM.
Controle la conexión y las referencias
al esquema de conexión.
de carrera.
-
.
de carrera.
-
.
de carrera.
Compruebe los contactos PP - COM
y las conexiones al pulsador.
Compruebe los contactos CH - COM
y las conexiones al pulsador.
Compruebe los contactos AP - COM
y las conexiones al pulsador.
Compruebe los contactos PED -
COM y las conexiones al pulsador.
Compruebe los contactos ORO -
COM. El contacto no ha de conectarse
con puente si no se utiliza.
