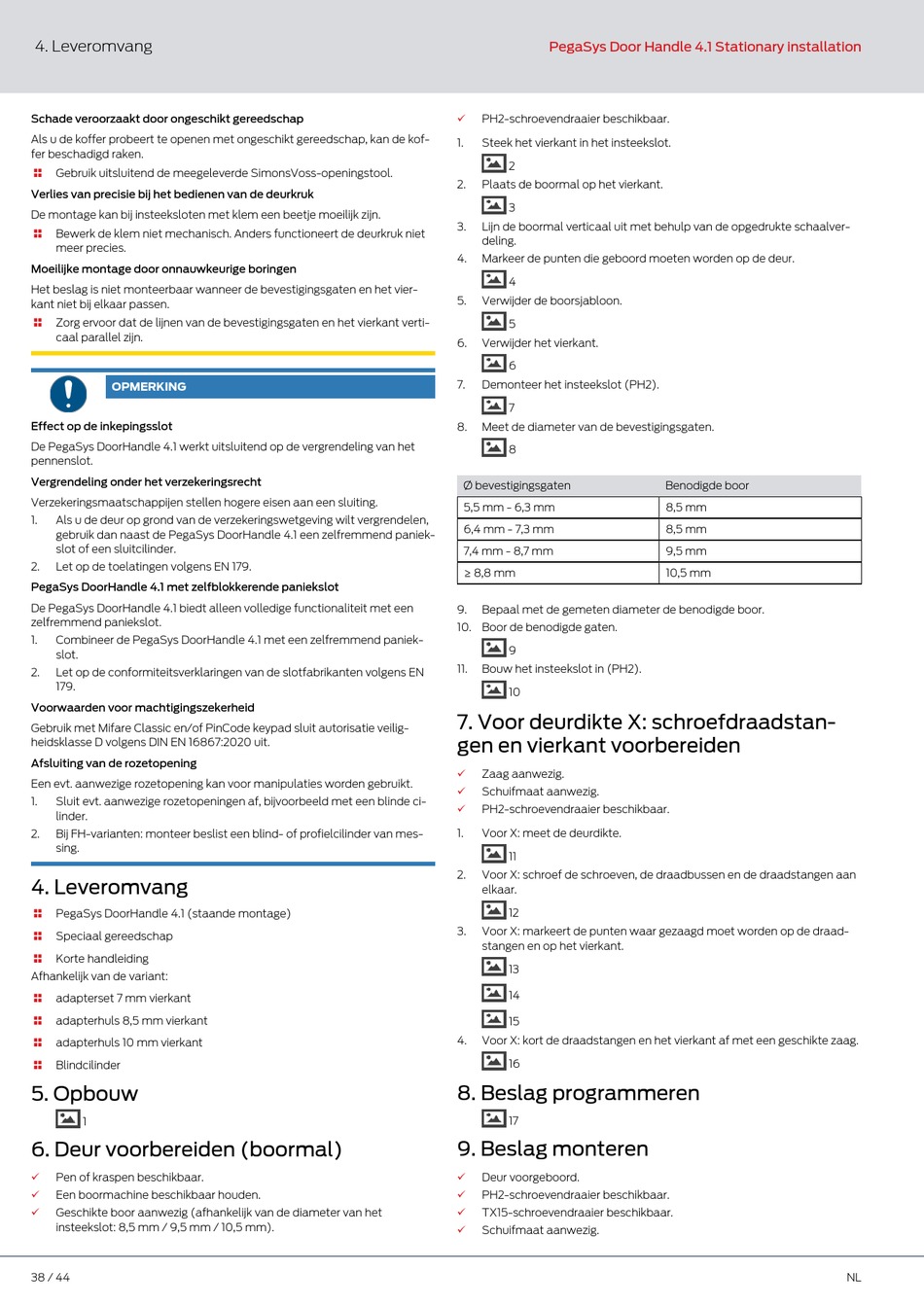

4. Leveromvang
Schade veroorzaakt door ongeschikt gereedschap
Als u de koffer probeert te openen met ongeschikt gereedschap, kan de kof-
fer beschadigd raken.
Gebruik uitsluitend de meegeleverde SimonsVoss-openingstool.

Verlies van precisie bij het bedienen van de deurkruk
De montage kan bij insteeksloten met klem een beetje moeilijk zijn.
Bewerk de klem niet mechanisch. Anders functioneert de deurkruk niet

meer precies.
Moeilijke montage door onnauwkeurige boringen
Het beslag is niet monteerbaar wanneer de bevestigingsgaten en het vier-
kant niet bij elkaar passen.
Zorg ervoor dat de lijnen van de bevestigingsgaten en het vierkant verti-

caal parallel zijn.
OPMERKING
Effect op de inkepingsslot
De PegaSys DoorHandle 4.1 werkt uitsluitend op de vergrendeling van het
pennenslot.
Vergrendeling onder het verzekeringsrecht
Verzekeringsmaatschappijen stellen hogere eisen aan een sluiting.
1. Als u de deur op grond van de verzekeringswetgeving wilt vergrendelen,
gebruik dan naast de PegaSys DoorHandle 4.1 een zelfremmend paniek-
slot of een sluitcilinder.
2. Let op de toelatingen volgens EN 179.
PegaSys DoorHandle 4.1 met zelfblokkerende paniekslot
De PegaSys DoorHandle 4.1 biedt alleen volledige functionaliteit met een
zelfremmend paniekslot.
1. Combineer de PegaSys DoorHandle 4.1 met een zelfremmend paniek-
slot.
2. Let op de conformiteitsverklaringen van de slotfabrikanten volgens EN
179.
Voorwaarden voor machtigingszekerheid
Gebruik met Mifare Classic en/of PinCode keypad sluit autorisatie veilig-
heidsklasse D volgens DIN EN 16867:2020 uit.
Afsluiting van de rozetopening
Een evt. aanwezige rozetopening kan voor manipulaties worden gebruikt.
1. Sluit evt. aanwezige rozetopeningen af, bijvoorbeeld met een blinde ci-
linder.
2. Bij FH-varianten: monteer beslist een blind- of profielcilinder van mes-
sing.
4. Leveromvang
PegaSys DoorHandle 4.1 (staande montage)

Speciaal gereedschap

 Korte handleiding
Afhankelijk van de variant:
 adapterset 7 mm vierkant
 adapterhuls 8,5 mm vierkant
adapterhuls 10 mm vierkant

Blindcilinder

5. Opbouw
1
6. Deur voorbereiden (boormal)
Pen of kraspen beschikbaar.
ü
Een boormachine beschikbaar houden.
ü
Geschikte boor aanwezig (afhankelijk van de diameter van het
ü
insteekslot: 8,5 mm / 9,5 mm / 10,5 mm).
38 / 44
PegaSys Door Handle 4.1 Stationary installation
ü PH2-schroevendraaier beschikbaar.
1. Steek het vierkant in het insteekslot.
2
2. Plaats de boormal op het vierkant.
3
3. Lijn de boormal verticaal uit met behulp van de opgedrukte schaalver-
deling.
4. Markeer de punten die geboord moeten worden op de deur.
4
5. Verwijder de boorsjabloon.
5
6. Verwijder het vierkant.
6
7. Demonteer het insteekslot (PH2).
7
8. Meet de diameter van de bevestigingsgaten.
8
Ø bevestigingsgaten
5,5 mm - 6,3 mm
6,4 mm - 7,3 mm
7,4 mm - 8,7 mm
≥ 8,8 mm
9. Bepaal met de gemeten diameter de benodigde boor.
10. Boor de benodigde gaten.
9
11. Bouw het insteekslot in (PH2).
10
7. Voor deurdikte X: schroefdraadstan-
gen en vierkant voorbereiden
ü Zaag aanwezig.
ü Schuifmaat aanwezig.
ü PH2-schroevendraaier beschikbaar.
1. Voor X: meet de deurdikte.
11
2. Voor X: schroef de schroeven, de draadbussen en de draadstangen aan
elkaar.
12
3. Voor X: markeert de punten waar gezaagd moet worden op de draad-
stangen en op het vierkant.
13
14
15
4. Voor X: kort de draadstangen en het vierkant af met een geschikte zaag.
16
8. Beslag programmeren
17
9. Beslag monteren
ü Deur voorgeboord.
ü PH2-schroevendraaier beschikbaar.
ü TX15-schroevendraaier beschikbaar.
ü Schuifmaat aanwezig.
Benodigde boor
8,5 mm
8,5 mm
9,5 mm
10,5 mm
NL
