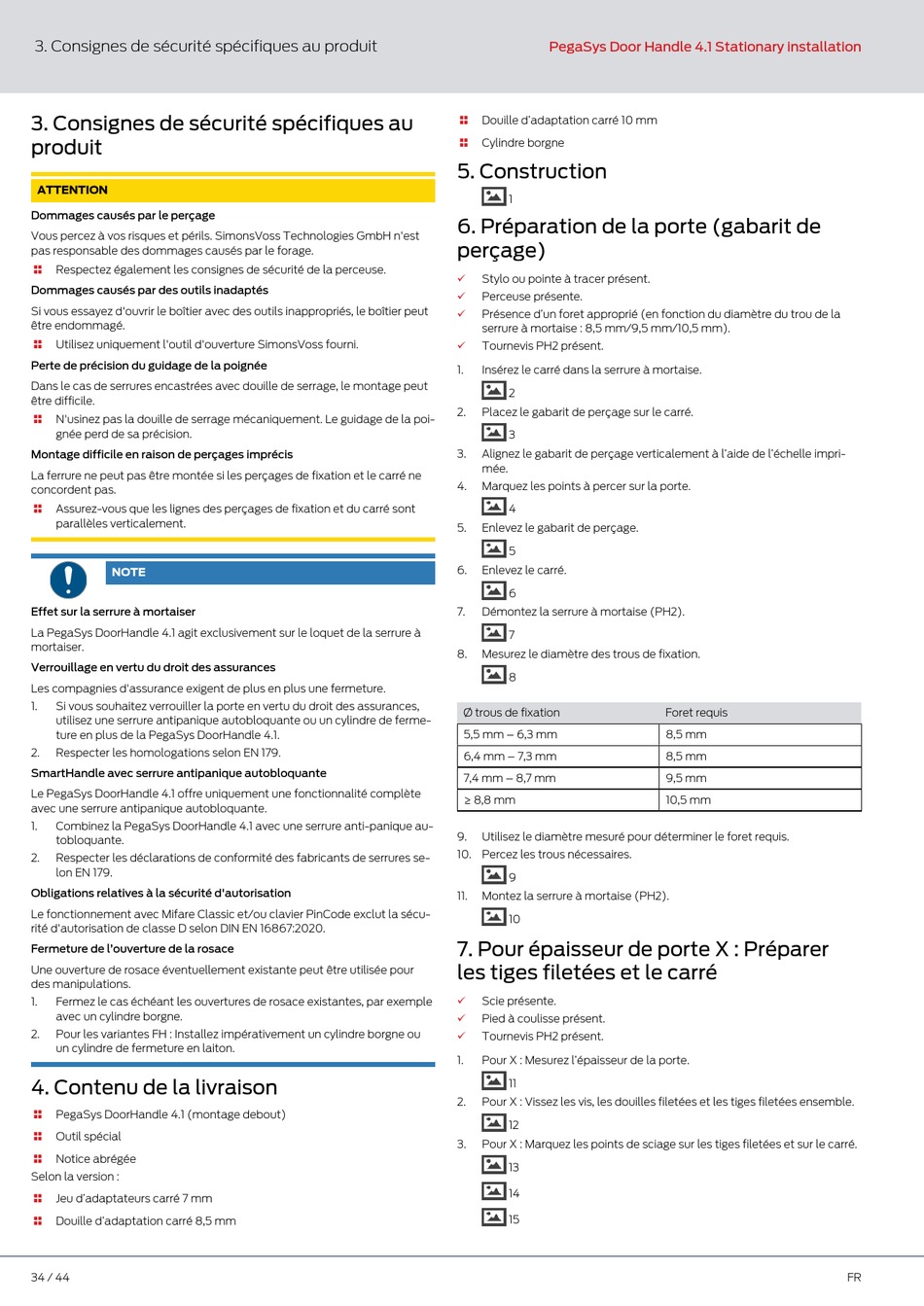

3. Consignes de sécurité spécifiques au produit
3. Consignes de sécurité spécifiques au
produit
ATTENTION
Dommages causés par le perçage
Vous percez à vos risques et périls. SimonsVoss Technologies GmbH n'est
pas responsable des dommages causés par le forage.
Respectez également les consignes de sécurité de la perceuse.

Dommages causés par des outils inadaptés
Si vous essayez d'ouvrir le boîtier avec des outils inappropriés, le boîtier peut
être endommagé.
Utilisez uniquement l'outil d'ouverture SimonsVoss fourni.

Perte de précision du guidage de la poignée
Dans le cas de serrures encastrées avec douille de serrage, le montage peut
être difficile.
N'usinez pas la douille de serrage mécaniquement. Le guidage de la poi-

gnée perd de sa précision.
Montage difficile en raison de perçages imprécis
La ferrure ne peut pas être montée si les perçages de fixation et le carré ne
concordent pas.
Assurez-vous que les lignes des perçages de fixation et du carré sont

parallèles verticalement.
NOTE
Effet sur la serrure à mortaiser
La PegaSys DoorHandle 4.1 agit exclusivement sur le loquet de la serrure à
mortaiser.
Verrouillage en vertu du droit des assurances
Les compagnies d'assurance exigent de plus en plus une fermeture.
1. Si vous souhaitez verrouiller la porte en vertu du droit des assurances,
utilisez une serrure antipanique autobloquante ou un cylindre de ferme-
ture en plus de la PegaSys DoorHandle 4.1.
2. Respecter les homologations selon EN 179.
SmartHandle avec serrure antipanique autobloquante
Le PegaSys DoorHandle 4.1 offre uniquement une fonctionnalité complète
avec une serrure antipanique autobloquante.
1. Combinez la PegaSys DoorHandle 4.1 avec une serrure anti-panique au-
tobloquante.
2. Respecter les déclarations de conformité des fabricants de serrures se-
lon EN 179.
Obligations relatives à la sécurité d'autorisation
Le fonctionnement avec Mifare Classic et/ou clavier PinCode exclut la sécu-
rité d'autorisation de classe D selon DIN EN 16867:2020.
Fermeture de l'ouverture de la rosace
Une ouverture de rosace éventuellement existante peut être utilisée pour
des manipulations.
1. Fermez le cas échéant les ouvertures de rosace existantes, par exemple
avec un cylindre borgne.
2. Pour les variantes FH : Installez impérativement un cylindre borgne ou
un cylindre de fermeture en laiton.
4. Contenu de la livraison
PegaSys DoorHandle 4.1 (montage debout)

Outil spécial

Notice abrégée

Selon la version :
Jeu d'adaptateurs carré 7 mm

Douille d'adaptation carré 8,5 mm

34 / 44
PegaSys Door Handle 4.1 Stationary installation
 Douille d'adaptation carré 10 mm
Cylindre borgne

5. Construction
1
6. Préparation de la porte (gabarit de
perçage)
ü Stylo ou pointe à tracer présent.
ü Perceuse présente.
ü Présence d'un foret approprié (en fonction du diamètre du trou de la
serrure à mortaise : 8,5 mm/9,5 mm/10,5 mm).
ü Tournevis PH2 présent.
1. Insérez le carré dans la serrure à mortaise.
2
2. Placez le gabarit de perçage sur le carré.
3
3. Alignez le gabarit de perçage verticalement à l'aide de l'échelle impri-
mée.
4. Marquez les points à percer sur la porte.
4
5. Enlevez le gabarit de perçage.
5
6. Enlevez le carré.
6
7. Démontez la serrure à mortaise (PH2).
7
8. Mesurez le diamètre des trous de fixation.
8
Ø trous de fixation
5,5 mm – 6,3 mm
6,4 mm – 7,3 mm
7,4 mm – 8,7 mm
≥ 8,8 mm
9. Utilisez le diamètre mesuré pour déterminer le foret requis.
10. Percez les trous nécessaires.
9
11. Montez la serrure à mortaise (PH2).
10
7. Pour épaisseur de porte X : Préparer
les tiges filetées et le carré
ü Scie présente.
ü Pied à coulisse présent.
ü Tournevis PH2 présent.
1. Pour X : Mesurez l'épaisseur de la porte.
11
2. Pour X : Vissez les vis, les douilles filetées et les tiges filetées ensemble.
12
3. Pour X : Marquez les points de sciage sur les tiges filetées et sur le carré.
13
14
15
Foret requis
8,5 mm
8,5 mm
9,5 mm
10,5 mm
FR
