Leitwerk
18

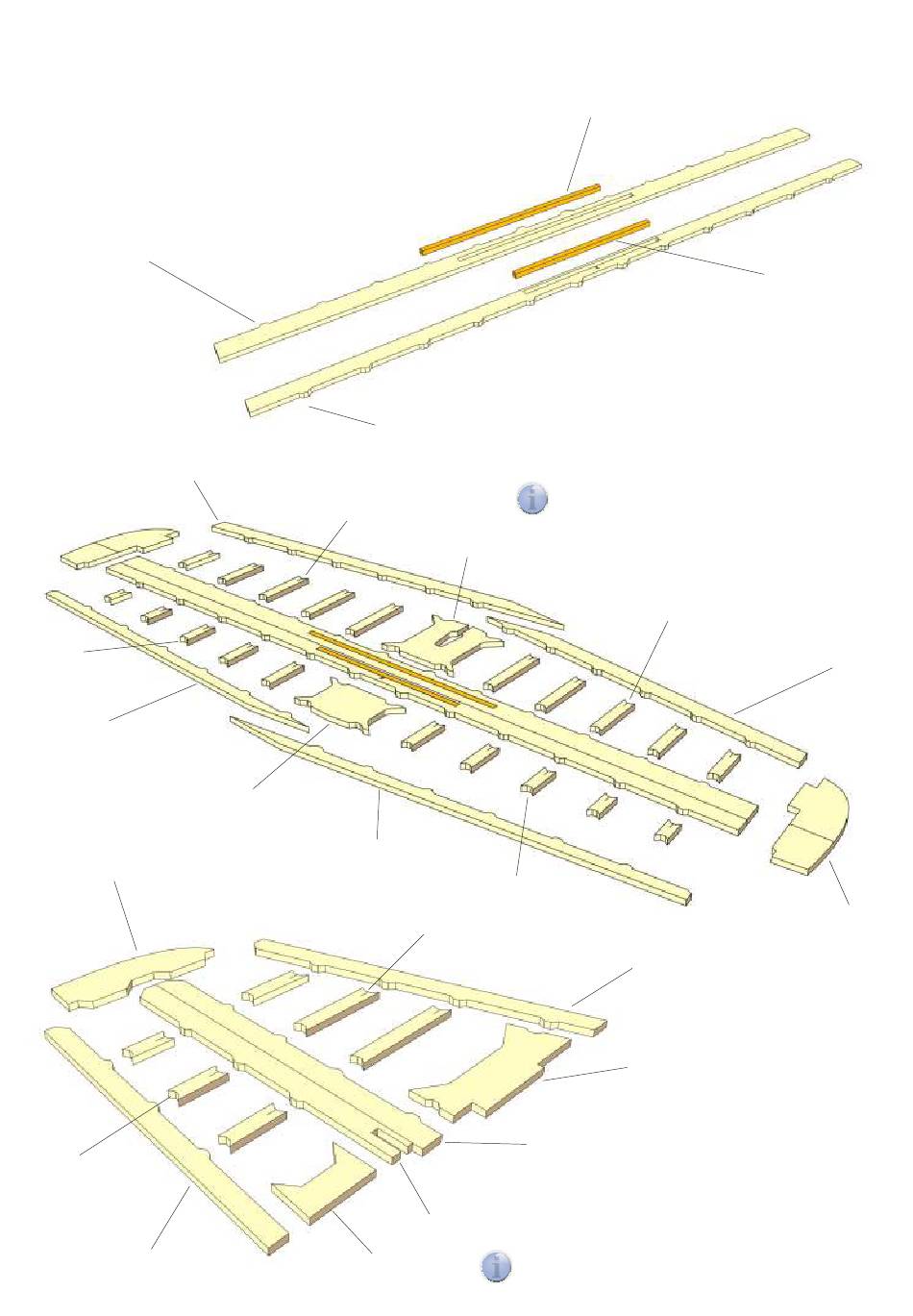

Die Endleiste der HR-Dämpfungsfläche 27 entlang einer geraden Kante
ausrichten und mit Nadeln auf dem Baubrett feststecken. Verstärkung 28 aus
4×4-mm-Kiefer ablängen, einpassen und einkleben.
Die Nasenleiste der Ruderklappe 29 an die Endleiste anlegen und feststecken.
Verstärkung 30 aus 4×4-mm-Kiefer ablängen, einpassen und einkleben.
27
33
37 L
38
44
47
48
29
35 L
36
39
46
28
19
Die Bauteile des Höhenleitwerks wie dargestellt
zusammensetzen, miteinander verkleben und gut
trocknen lassen.
i
Hinweis: Die Markierungen auf den Teilen 35 und
37 weisen nach vorne.
31
37 R
43
42
20
Die Bauteile des Höhenleitwerks wie dargestellt
zusammensetzen, miteinander verkleben und gut
45
trocknen lassen.
i
Hinweis: Die Markierungen auf den Teilen 43 und
47 weisen nach vorne.
30
35 R
41
40
34
32
