Rumpfbau
1

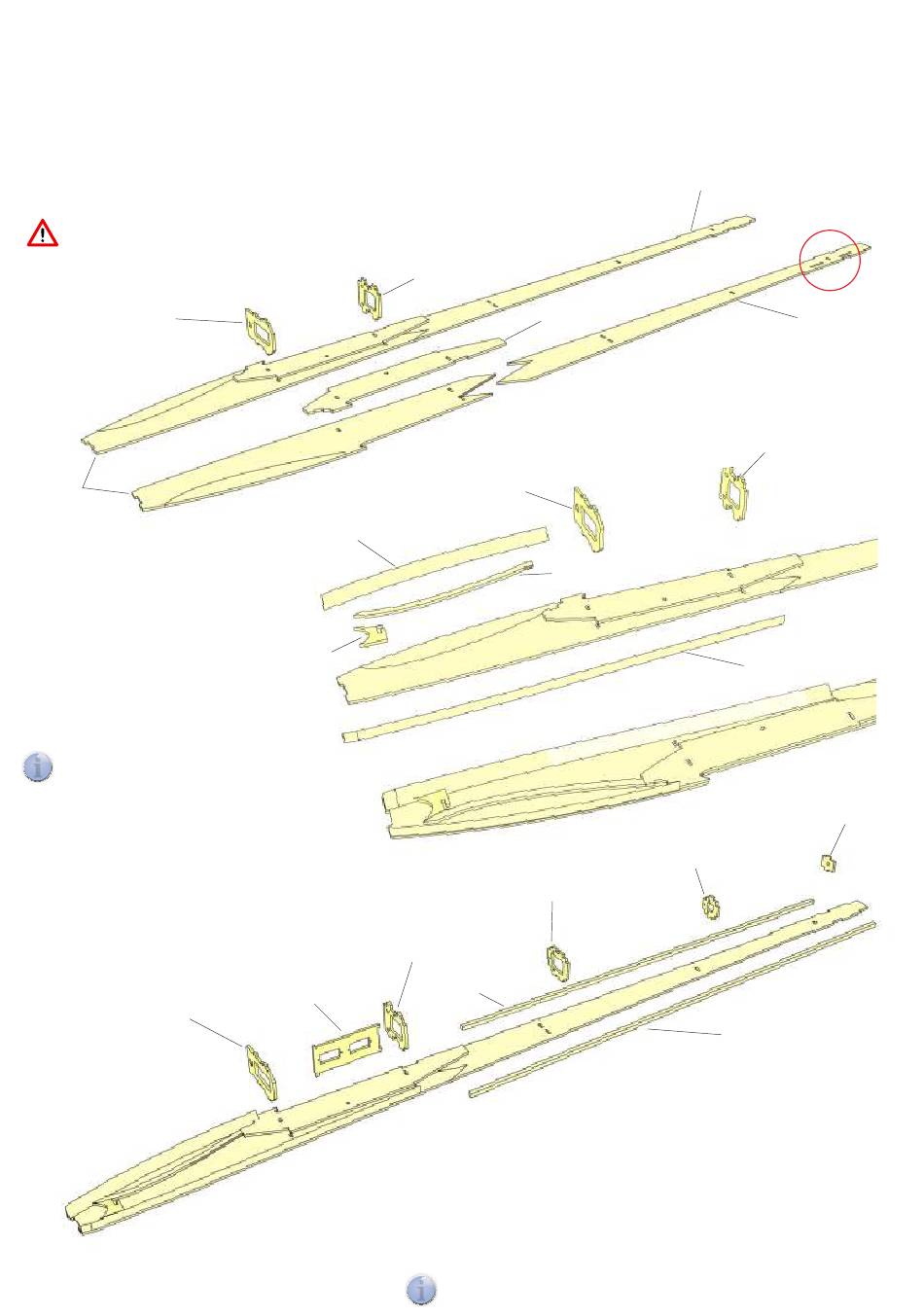

Die Rumpfseiten aus den Teilen 1, 2A, 2B auf einer ebenen, mit Klarsichtfolie
geschützten Unterlage zusammensetzen und miteinander verkleben. Die
Verbindungsstelle mit Klebeband sichern und beschweren.
Nach dem Trocknen die Verbindungsstellen leicht überschleifen und die Verstärkung
3 aufkleben. Zur exakten Positionierung hierzu die Spanten 4 und 5 vorübergehend
einstecken.
Achtung: Die linke Rumpfseite besitzt Öffnungen für die Seitenruderanlenkung!
4
1
2
Die Kabinenauflage 6 entlang der Unter-
kante des Kabinenausschnittes auf die
Innenseite der Rumpfseiten aufkleben.
Die 10x10-mm-Dreiecksleisten 7 ablän-
gen und bündig mit der Außenkontur der
Seitenteile einkleben. Hierzu die Spanten
4 und 5 provisorisch einstecken, um die
korrekte Positionierung zu erleichtern.
i
Hinweis: die untere Dreiecksleiste
endet vor Spant 5.
Zwischen Kabinenauflage und Dreiecks-
leiste die Halterungen der Akkusperre 8
einkleben.
4
5
7
8
5
10
9
3
Spanten 4 und 5 gemeinsam mit Servobrettchen 9 in die rechte
Rumpfseite einkleben.
Die 4-Kant-Eckleisten 10 aus 5x5-mm-Balsa ablängen und in linke
und rechte Rumpfseite einkleben. Die Spanten 11, 12 helfen bei
der exakten Positionierung. Die Spanten aber nicht einkleben!
i
Hinweis: Die Eckleisten enden vor Spant 13.
3
4
6
12
11
2B
2A
5
7
13
10
