66

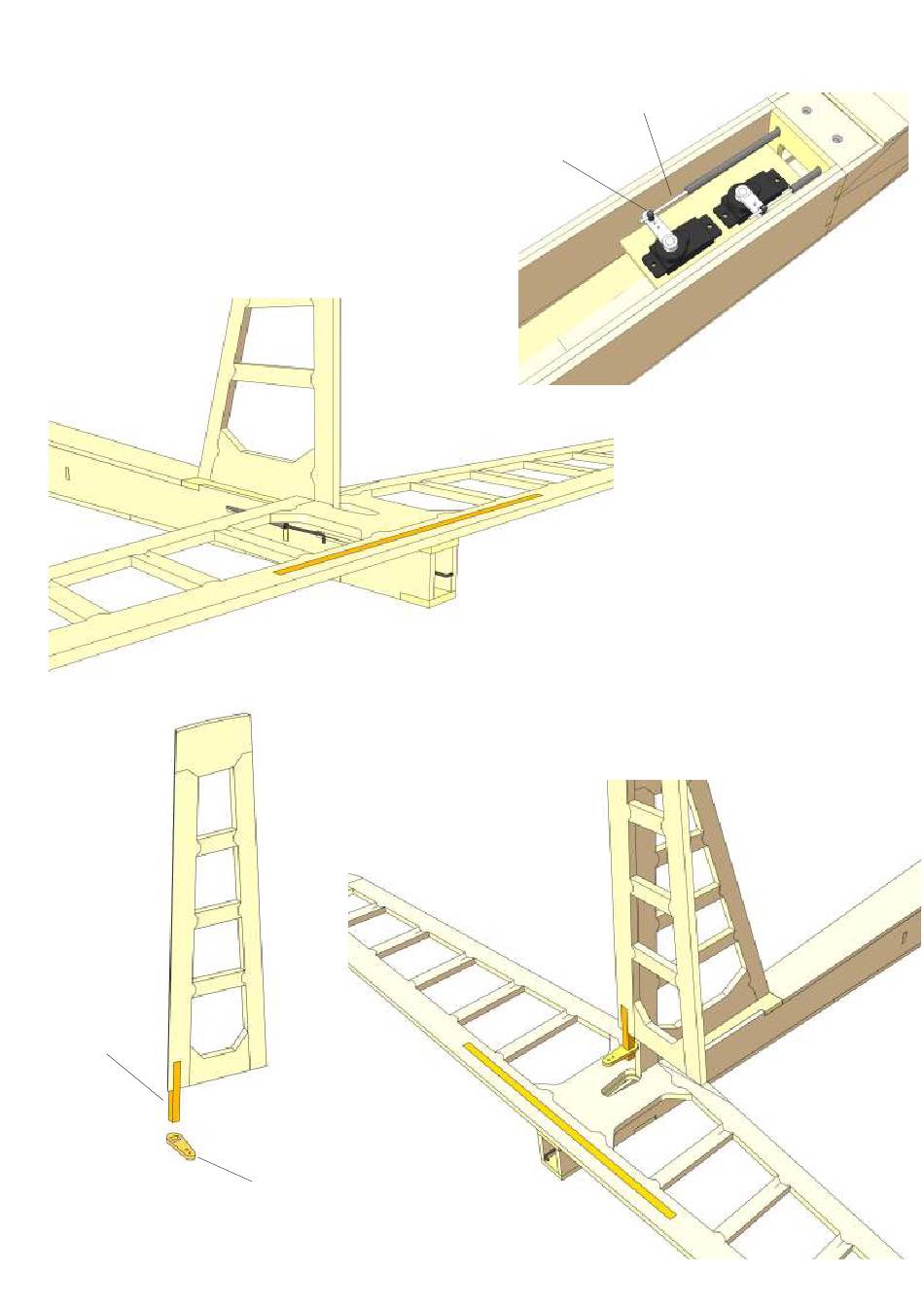

Die Servos für Höhen- und Seitenruder im Servobrettchen
montieren. An den Servohebeln die Gestängeanschlüsse 117
montieren.
Die Anlenkungsdrähte 118 für Höhen- und Seitenruder grob
ablängen und an einem Ende mit einer 90°-Biegung versehen.
Dann die Drähte von hinten in die Bowdenzughüllen und die
Gestängeanschlüsse einführen.
Höhen- und Seitenleitwerksdämpfungsflächen auf das
Rumpfheck kleben.
50
67
Das Seitenruderhorn 50A auf die Ruderachse 50 schieben und näherungsweise
die Höhe einstellen, in der das Ruderhorn aus dem Rumpf austritt.
Dann das Seitenruder um 90° drehen und in den Rumpf einsetzen. Die Höhe des
Ruderhorns ggf. korrigieren, dann das Ruderhorn festkleben und den Überstand
der Ruderachse abtrennen.
Das Seitenruder mit Scharnierband 119 anschlagen und den Anlenkungsdraht in
das Ruderhorn einhängen.
50A
118
117
Servo AN-12-MGBBA
(aero-naut Best.-Nr.: 700374)
