Tragfläche - Außenflügel
41

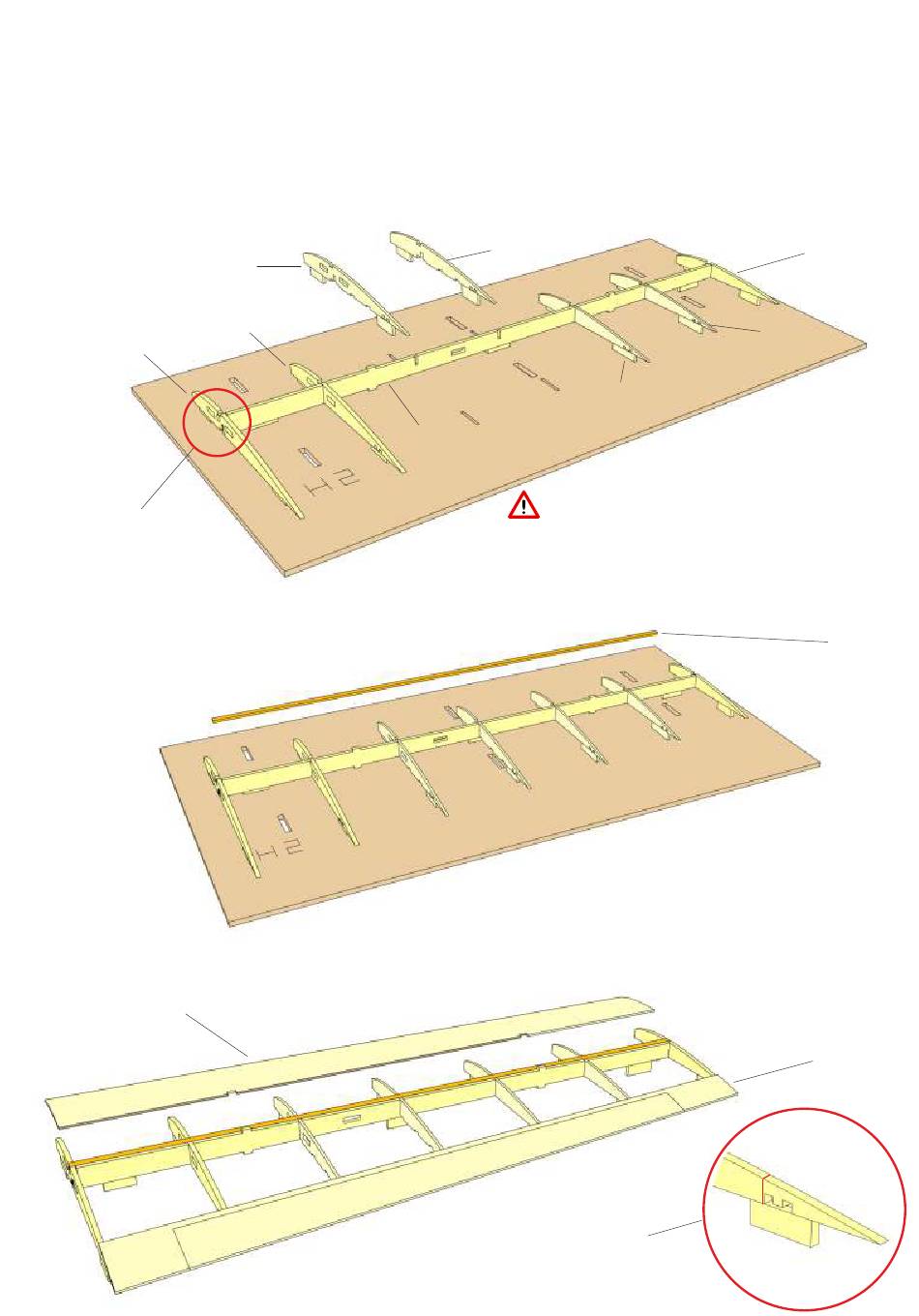

Die Helling H2 auf eine ebene Unterlage legen und Holmsteg 81 in die Helling stecken. Darauf achten, dass der Holmsteg
vollständig in der Helling steckt und die Füßchen den Boden berühren.
Die Pappelrippen 82, 83 und 88 in den Holm einsetzen und verkleben. Überschüssigen Klebstoff entfernen, damit er die
Aussparungen für die Holmgurte nicht blockiert.
Anschließend die Balsarippen 84 bis 87 einkleben. Die Rippen 84, 85 nehmen später den Servorahmen auf.
82
Neigung der Rippe
beachten!
42
Den oberen Holmgurt 89 in die Rippen einpassen und gut mit Rippen und
Holmsteg verkleben. Mit Klammern sichern.
90
84
83
85
81
Achtung: Rippe 82 wird aufgrund der V-Form des
Außenflügels leicht geneigt eingeklebt. Sicherstellen,
dass die Rippe exakt am Holmgurt anliegt. Mit
Klebeband sichern, bis der Klebstoff getrocknet ist.
43
Die obere Nasenbeplankung 90 an den Zapfen des Holmstegs ausrichten
und aufkleben.
An den Rippen die Position des Ausschnitts für den vorderen Klappensteg
markieren und bündig mit der Markierung die obere Endleistenbeplankung
91 aufkleben.
Position des Klappen-
stegs markieren.
87
86
88
89
91
