100
48

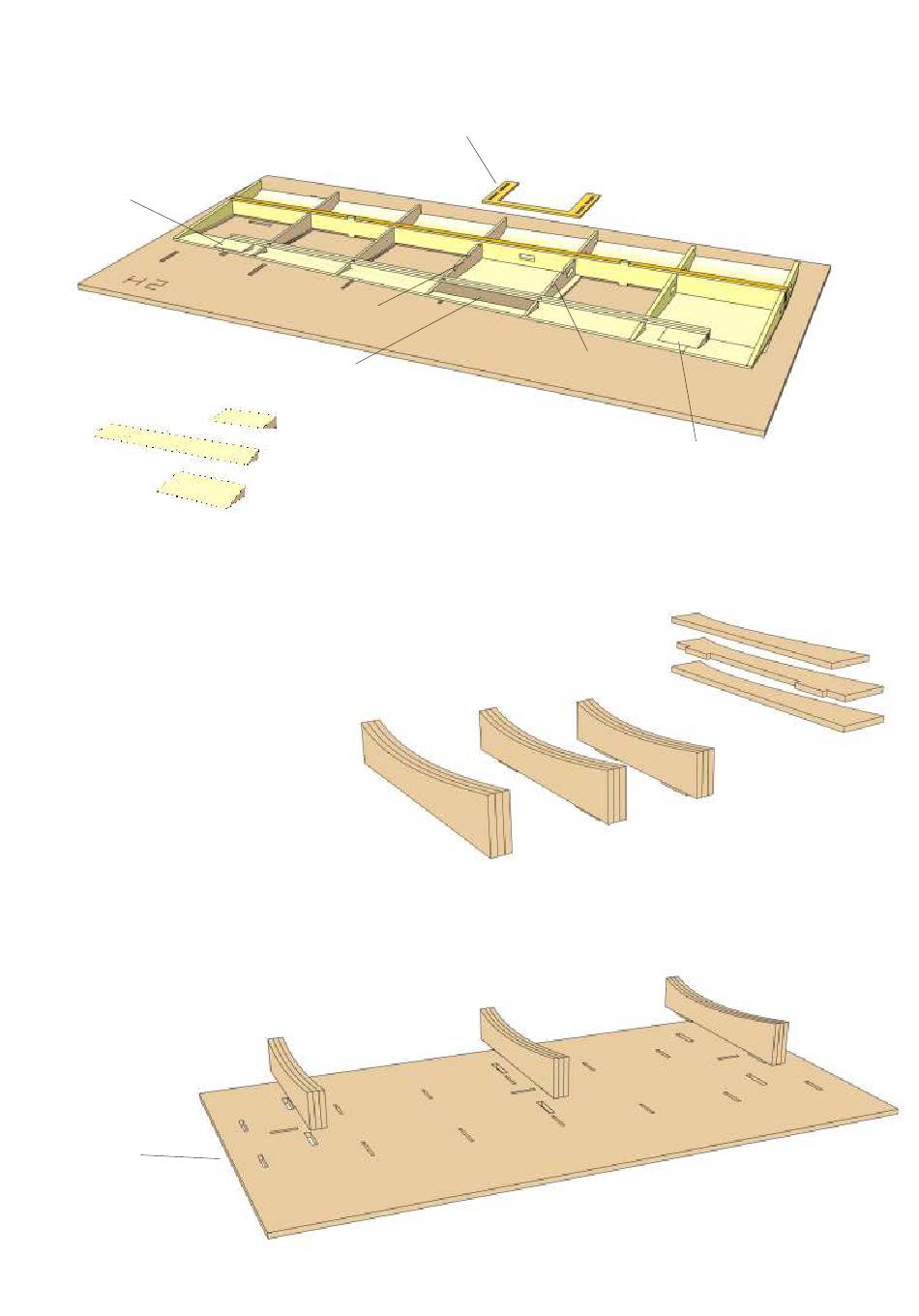

Die Bauteile der Flächenauflagen H3 wie dargestellt miteinan-
der verkleben (Hartkleber). Darauf achten, dass die Konturen der
einzelnen Teile genau deckungsgleich zueinander sind.
49
Die Helling H2 umdrehen und die Bauteile der Flächenauflage H3
so in die Helling stecken, dass sich die Auflage mit der größten
Flächentiefe auf der rechten Seite befindet und die starke Rundung
der Auflagen nach vorne weist.
H2
77
85
99
98: Balsaprofil 20 × 5 × 25
99: Balsaprofil 15 × 4 × 75
100: Balsaprofil 15 × 4 × 25
47
Die Verstärkungen 98, 99 und 100 ablängen und wie darge-
stellt in den Klappenausschnitt kleben (Hartkleber).
Den Servorahmen 77 in die Rippen 84, 85 einkleben.
84
98
H3
