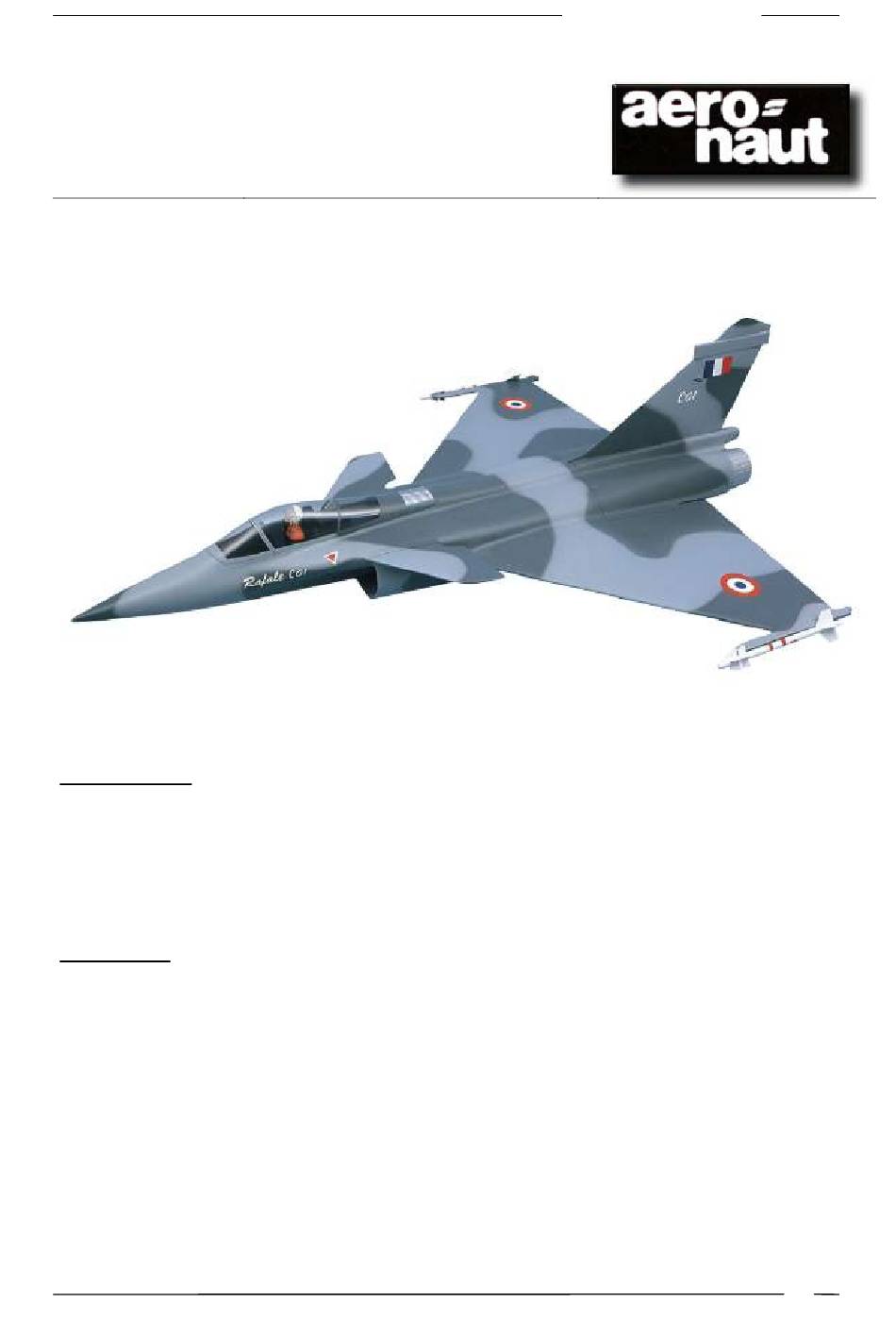

Bauanleitung
Dassault Brequet
Rafale C 01
RC-Elektroflugmodell
Best.-Nr. 1358/00
Technische Daten
Spannweite
Länge
Tragflügelinhalt
Fläche Vorflügel
Gesamt-Flächeninhalt
Fluggewicht
Gesamtflächenbelastung
RC-Funktionen
Querruder, Motorsteuerung
„aero-naut" Modellbau
Stuttgarterstr. 18-22
D-72766 Reutlingen
http://www.aero-naut.de
© by „aero-naut" Modellbau
Bauanleitung Rafale C 01 - Aramid
940 mm
1340 mm
38 dm²
3 dm²
41 dm²
3200 g
78 g/dm²
Dassault Brequet Rafale C01
1
Werbung
Verwandte Anleitungen für Aeronaut Dassault Brequet Rafale C 01
Inhaltszusammenfassung für Aeronaut Dassault Brequet Rafale C 01
- Seite 1 Dassault Brequet Rafale C01 Bauanleitung Dassault Brequet Rafale C 01 RC-Elektroflugmodell Best.-Nr. 1358/00 Technische Daten Spannweite 940 mm Länge 1340 mm Tragflügelinhalt 38 dm² Fläche Vorflügel 3 dm² Gesamt-Flächeninhalt 41 dm² Fluggewicht 3200 g Gesamtflächenbelastung 78 g/dm² RC-Funktionen Querruder, Motorsteuerung „aero-naut“...
- Seite 2 Dassault Brequet Rafale C01 Ersatzteile GfK-Rumpf 3-teilig Best.-Nr. 1358/02 Kabinenhaube mit Cockpit Best.-Nr. 1358/04 Tragflügel-Satz Best.-Nr. 1358/05 Fahrwerk Vorbereitet für Einziehfahrwerk Best.-Nr. 7358/52 Pilot Best.-Nr. 7335/03 in Vorbereitung Antrieb Impeller Turbo-Fan 4000 Best.Nr. 7249/40 Andere Impeller können nach eigenem Ermessen eingebaut werden. Als Motoren empfehlen wir: Kontronik Tango 45-08...
- Seite 3 Dassault Brequet Rafale C01 3 Ansteuerung Bugfahrwerk Durch das Ruderhorn des Servos wird das Stahlseil durchgezogen und das Ende mit dem Seil verlötet (C). Das Seil durch die Rohre ziehen und auf der Seite des Fahrwerks das Stahlseil durch das Ruderhorn und durch die Hohlniete (D) ziehen.
- Seite 4 Dassault Brequet Rafale C01 Der Motorspant (68) wird bündig mit dem Ende der Luftkanäle in den Rumpf eingeklebt, diesen mit Rowings zusätzlich mit dem Rumpf verkleben. Die Mittelseiten der Luftkanäle müssen jetzt noch zusammengeklebt werden. 9 Einlauflippen Die Einlauflippen (5) werden links und rechts an der Kante abgetrennt, siehe Abbildung, die Höhe von 10 mm ist schon vorgegeben.
- Seite 5 Dassault Brequet Rafale C01 11 Seitenleitwerk Den Holm (4) in das Seitenleitwerk (3) einkleben. Den Ausschnitt für den Holm (4) am hinteren Rumpfteil (2) ausschneiden und das Seitenleitwerk aufkleben. 12 Tragflächen In die Tragflächen (18) werden die Servos für die Querruder eingebaut. Die Servos werden auf ein Sperrholzbrett (großer ovaler Ausschnitt vom Spant 10), das als Verstärkung dient, geklebt.
- Seite 6 Dassault Brequet Rafale C01 Stückliste Stück Rumpf Vorderteil Fertigteil Rumpf Hinterteil Fertigteil Seitenleitwerk GfK/Styropor Fertigteil Holm-Seitenleitwerk Balsa Zuschnitt 9 x 9 x 160 mm Einlauflippe Luftkanal GfK, links+rechts Fertigteil nicht belegt nicht belegt nicht belegt nicht belegt Spant Sperrholz Stanzteil [4] Erhöhung Spant 10 Balsa Zuschnitt 4 x 4 x 55 mm...
- Seite 7 Dassault Brequet Rafale C01 Klappenöffnung, Drahtbügel Stahldraht Ø 1,2 x 120 mm Luftkanal GfK links+rechts Fertigteil Düse (Hosenrohr) Fertigteil Servobrett Sperrholz 3 x 40 x 77 mm Zuschnitt Akkuauflage Sperrholz 3 x 50 x 150 mm Zuschnitt Bugfahrwerksbein Stahl Ø 3,5 mm Fertigteil Haupfahrwerksbein Stahl links+rechts Ø...
- Seite 8 Dassault Brequet Rafale C01 Bauanleitung Rafale C 01 - Aramid...
