Fertigstellen der Tragfläche
52

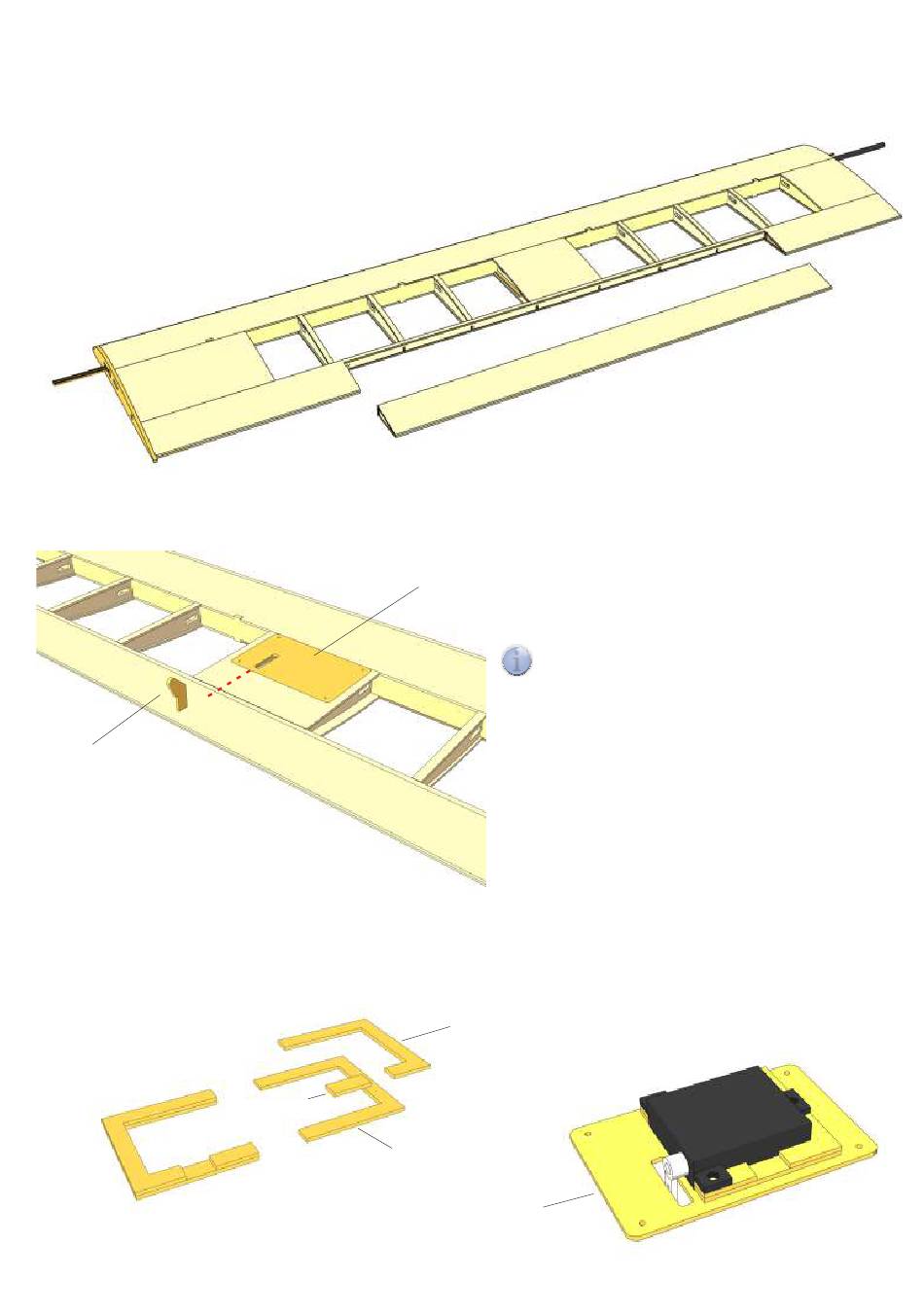

Den Innenflügel sorgfältig verschleifen. Dann entlang der Gravur aus dem Innenflügel
die Klappe mit Balsamesser und Zugsäge heraustrennen. Die Trennstellen sorfältig
verschleifen.
107
54
Die Servorahmen für das Klappenservo aus den Teilen
102, 103, 104 zusammenkleben.
Den Rahmen für den zweiten Innenflügel spiegelbildlich
anfertigen.
105
104
102
53
Die Wölb-/Bremsklappe provisorisch anschlagen und Servodeckel
105 einsetzen. Die Position des Ruderhorns 107 mit einem weichen
Bleistift auf der Klappe markieren, dann den Schlitz für das
Ruderhorn in die Klappe sägen oder feilen.
i
Hinweis: Die Ausrichtung des Ruderhorns beachten!
55
Das Klappenservo mit Servotester oder Fernsteuerung in
Nullstellung bringen. Dann das Servo in den Rahmen setzen
und so auf Servodeckel 105 platzieren, dass der Servohebel
genau mittig in der Öffnung des Servodeckels sitzt.
Den Servorahmen einkleben und mit Klammern fixieren.
Dann das Servo mit dem beiliegenden Befestigungsmaterial
103
im Rahmen befestigen.
105
Servo AN-10L-MGBBD
(aero-naut Best.-Nr.: 700373)
