Fertigstellen des Modells
63

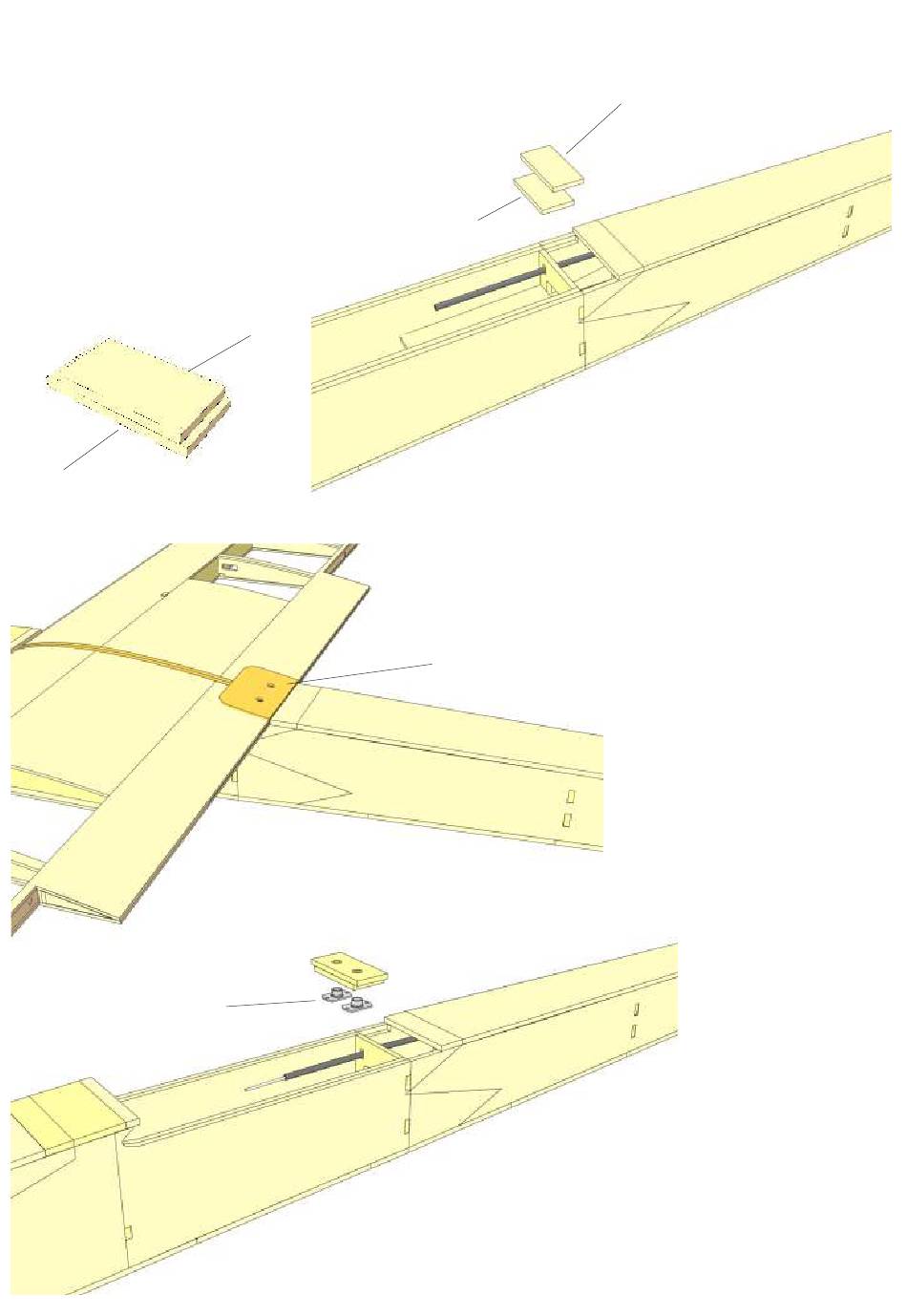

Die Bauteile der Flächenbefestigung 113, 114 genau
mittig miteinander verkleben und in die Ausnehmung
der Rumpfseiten einpassen.
Die Bauteile aber noch nicht in den Rumpf einkleben!
113
114
116
114
64
Die Tragflächenhälften zusammenstecken (Steckungsstab
132) und sorgfältig in den Rumpf einpassen. Sicherstellen,
dass die Tragfläche ganz nach vorne gegen Spant 4
geschoben werden kann und dass die Nasen der
Wurzelrippen gut in der Aussparung von Spant 4 sitzen.
Schraubverstärkung 115 genau mittig am Flächenende
platzieren und die Position der Bohrungen für die
Flächenschrauben ankörnen. Mit 4 mm bohren.
115
65
Die Bohrungen in den Brettchen der Flächenbefestigung
113, 114 mit 5 mm aufbohren und von unten zwei
Anschraubmuttern 116 einsetzen. Die Anschraubmuttern
so drehen, dass die Flansche in Längsrichtung ausgerichtet
sind.
Die Anschraubmuttern mit Epoxydharz einkleben, dann die
Brettchen der Flächenbefestigung in den Rumpf einkleben.
113
