Inhaltszusammenfassung für Aeronaut FLIXX

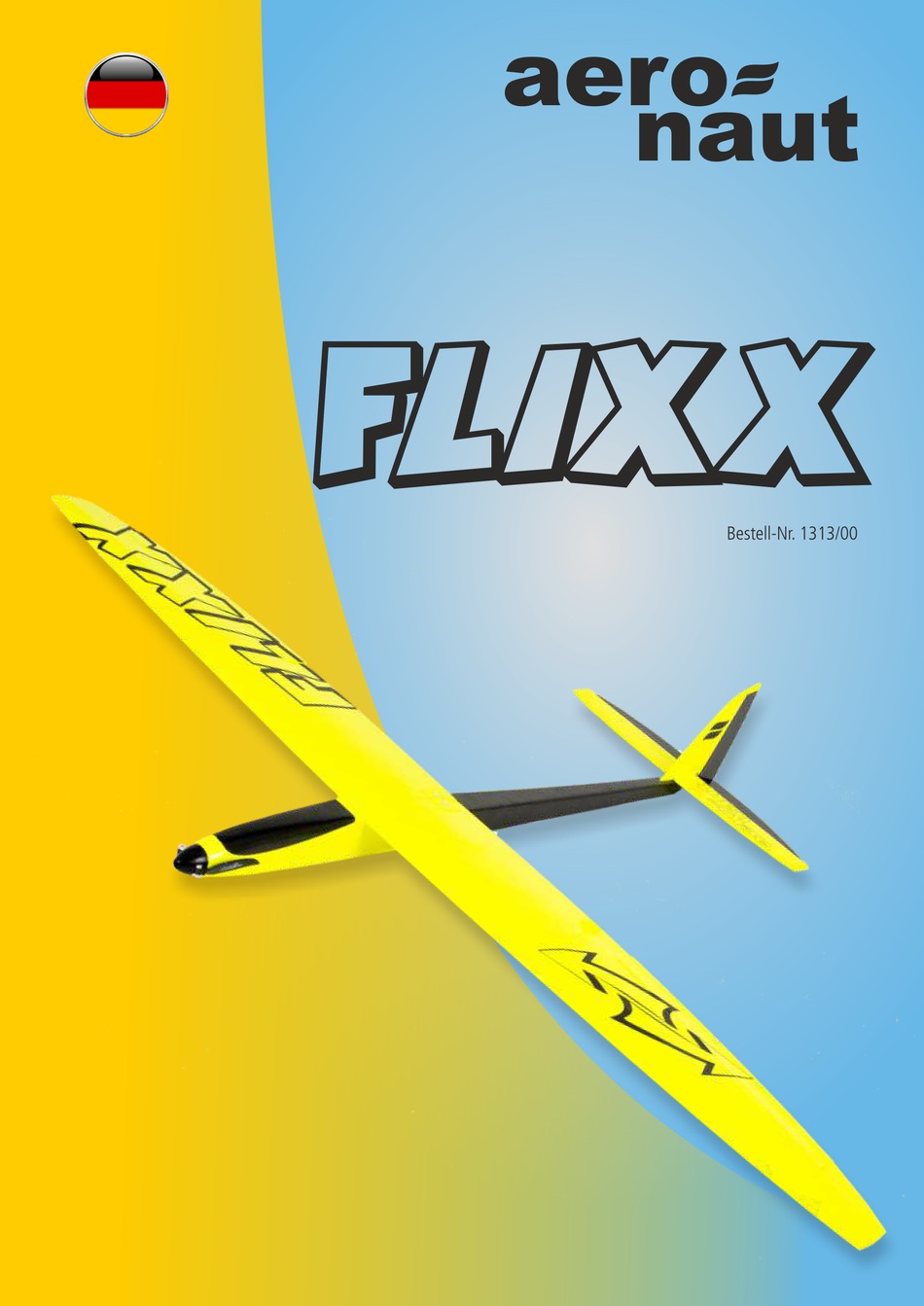

- Seite 1 aero naut F LI XX Bestell-Nr. 1313/00...
- Seite 2 Klebstoff Bestell-Nr. Holz/Holz Ponal Express 7638/10 Holz/Metall UHU Plus sofortfest 7633/07 Holz/Kunststoff UHU hart 7631/02 Technische Daten Flixx Bestell-Nr.: 1313/00 Spannweite: ca. 1.680 mm Länge: ca. 1.200 mm Tragflächeninhalt: ca. 30 dm² Abfluggewicht: ab ca. 930 g RC-Funktionen: Motor, Querruder, Seitenruder, Höhenruder...
- Seite 3 Tragfläche Achtung: Achten Sie beim Aufbau darauf, dass Sie eine linke und eine rechte Tragfläche bauen. In dieser Anleitung wird der besseren Übersicht halber nur eine Seite der Tragfläche gezeigt. Der Aufbau der anderen Seite erfolgt spiegelbildlich zu den hier gezeigten Baustufen. Decken Sie die Arbeitsfläche mit Frischhaltefolie ab.
- Seite 4 Legen Sie die zweiteilige Endleistenbeplankung F-05 und F-07 sowie die Querruderbeplankung F-06 bereit und legen Sie diese F-07 locker in die Helling am hinteren Rand ein. F-06 F-05 Setzen Sie die Tragflächenrippen F-09 bis F-25 in numerischer Reihenfolge von innen nach außen ein. Die erste Rippe F-08 wird erst später eingesetzt.
- Seite 5 Kleben Sie nun die Endleiste des Querruderausschnitts F-28, die Nasenleiste des Querruders 29 und die beiden Verstärkungsecken F-30 und F-31 ein. Das Servobrett F-32 wird zwischen die Rippen F-16 und F-17 bündig mit der Rippenunterseite und direkt an den Hauptholm gelegt, nicht verkleben! Kleben Sie nun den Anschlag F-32.1 an die beiden Rippen an.
- Seite 6 Das Steckungsrohr -35 wird vollflächig angeraut und vorsichtig eingeschoben. Bevor es nun beidseitig mit eingedicktem Epoxydharz verklebt wird, unbedingt noch prüfen, ob sich die Tragflächensteckung R-40 ohne zu klemmen einstecken lässt. F-35 Die Nasenbeplankung ganz vorne unter den Rippen wird nun über die ganze Länge fertig angeklebt. Dies geht am besten mit dünnflüssigem Sekundenkleber.
- Seite 7 Kleben Sie das Nasenleistenbrett F-36 auf die untere Beplankung. Schleifen Sie es nach dem Trocknen bündig mit den Rippen und schneiden Sie es an der letzten Rippe bündig F-36 F-43 Kleben Sie die Verstärkungen F-43 miteinander auf die untere Beplankung und an die Wurzelrippe. Achten Sie darauf, dass die Bohrungen alle übereinander liegen.
- Seite 8 Die Randbögen werden mit der 3-Kantleiste F-38 hergestellt. Längen Sie die Leiste passend zur Endkante der Tragfläche ab. Schleifen Sie die Endrippe, Beplankung und Nasenleiste plan. Kleben Sie dann die 3-Kantleiste F-38 auf und lassen Sie diese gut trocknen. Schleifen Sie anschließend entlang der Kontur der Oberfläche über die Leiste, diese nimmt nun die Form der Tragfläche an.
- Seite 9 Rumpf Rechtes Rumpfseitenteil R-01 und R-02 auf einer ebenen Unterlage feststecken und verkleben. R-02 hat im hinteren Teil eine Markierung, diese muss auf der Innenseite des Rumpfes sichtbar sein. Flächenauflage R-03, hintere Rumpfverstärkung R-04 und Kabinenauflage R-05 einkleben und beschweren. Dabei die Spanten R-06 und R-07 provisorisch einstecken, um die exakte Positionierung der Bauteile zu erleichtern.
- Seite 10 Beide Rumpfseiten und die gesteckten Spanten miteinander verkleben. Achten Sie darauf, dass die Spanten und das Servobrett sauber in die Aussparungen der zweiten Rumpfseite passen. Ziehen Sie das Ende des Rumpfes mit Malerkrepp zusammen. Achtung: Achten Sie darauf, dass die Rumpfseiten sich parallel mittig ausrichten und Sie keinen Verzug in den Rumpf bekommen. Ziehen Sie hierzu z.B.
- Seite 11 Vor dem Aufbringen der Beplankung Rumpfober- und -unterseite sorgfältig planschleifen. Dann Beplankung R-18 aus 3-mm-Pappel so über Spant R4 einkleben, dass die gravierte Linie auf der Kante des Haubenausschnitts liegt. Die übrige Beplankung R-19 aus 3-mm-Balsa zuschneiden (Faserrichtung quer) und in Abschnitten aufkleben.
- Seite 12 R-23 Rückplatte R-23 A genau mittig von hinten auf Magnethalter R-23 kleben und in den Haubenausschnitt einsetzen. Haube einpassen und ggf. nacharbeiten, bis die Haube passgenau im Ausschnitt sitzt. Dann den Magnethalter in den Rumpf einkleben. Hinweis: Die Markierung auf den Teilen weist zur Tragfläche. R-23 A R-24 Magnet R-24 in den Magnethalter im Rumpf mit...
- Seite 13 Den Motor provisorisch einbauen, Mitnehmer und Spinner montieren. Nach Bedarf Distanzring(e) R21A, R21 B einzeln oder in Kombination aufkleben, um einen sauberen Übergang zum Spinner zu schaffen. Zum Abschluss die Haube mit wenigen Tröpfchen Weißleim im Rumpf fixieren. Hinweis: Den Rumpf im Bereich des Motorspants sorgfältig verrunden, aber nicht zu viel Material abnehmen.
- Seite 14 Die Tragfläche vom Rumpf abnehmen, die Bohrungen in der Flächenbefestigungsplatte auf 5 mm aufweiten und zwei Anschraubmuttern R-29 von unten einsetzen. Dabei die Anschraubmuttern so drehen, dass die Außenkanten der Flansche der Form des Rumpfes R-29 folgen. Die Baugruppe probehalber in den Rumpf setzen und die Position der Flansche mit Bleistift auf der Unterseite der Befestigungsplatte markieren.
- Seite 15 Die Dämpfungsfläche des Höhenleitwerks Leitwerk aus den Teilen L-01 bis L-08 auf einer ebenen Unterlage provisorisch zusammensetzen, dann verkleben und mit L-09 Nadeln fixieren. Die Höhenruder L-09 mit dem Verbinder L- L-10 10 aus 5×5-mm-Kiefer miteinander verkleben. Mit Nadeln fixieren, bis der Klebstoff getrocknet ist.
- Seite 16 Die Seitenruderdämpfungsfläche auf die Höhenruderdämpfungsfläche kleben. Mit einem Geo-Dreieck oder einem anderen geeigneten Hilfsmittel sicherstellen, dass die Seitenruderdämpfungsfläche genau senkrecht auf der Höhenruderdämpfungsfläche steht. Die Verstärkungen L-25 (8×8-mm-Balsa) an der Vorderkante verrunden und an den Fuß der Seitenruderdämpfungsfläche kleben. Hinweis: Die Ruderklappen werden nach dem Bespannen des Modells mit Scharnierband oder einem guten Klebefilm an den Dämpfungsflächen angeschlagen.
- Seite 17 Höhen- und Seitenruder provisorisch mit Klebeband Hinweis: Die Gestänge werden später in den anschlagen. Die Enden der Stahldrähte R-31 wie Ruderhörnern mit Sicherungsclips oder wahlweise mit dargestellt biegen, in die Gestängeanschlüsse R-32 (auf einem Stückchen Schrumpfschlauch oder dem Servo montiert) schieben und in die Ruderhörner Bowdenzugseele gesichert, das auf die Gestängeenden einhängen.
- Seite 18 Den Schwerpunkt durch Verschieben des Antriebsakkus (mit Klettband im Rumpf fixieren) oder durch Zugabe von Ballast einstellen. Der genaue Wert kann bei den ersten Flügen ermittelt werden. Wir wünschen Ihnen viel Freude beim Fliegen mit Ihrem Flixx. 15 mm 10 mm...
- Seite 19 Beschreibung Stück Material Laserplatte Form Maße 2 mm F-40 Ruderhorn Birke Laserteil Ø 3 x 40 mm F-41 Verdrehsicherung Buchedübel Zuschnitt Zuschnitt Ø 1,2 x 250 mm F-42 Querruderanlenkung Stahldraht 3 mm F-43 Verstärkungen Balsa Laserteil F-44 Sicherungsclip Kunststoff Fertigteil 1 mm F-45 Verstärkungsring...
- Seite 20 Weitere tolle Modelle aus unserem Programm SkyMaxx 1370/00 Spannweite 1.550 mm Lasercut-Bausatz inkl. Cockpit-Ausbau, Fahrwerk, steuerbarem Bugrad Ideal als Jugend-Trainermodell Helios 1326/00 Leichtwindsegler Spannweite 2.545 mm Laser-Cut Bausatz komplett aus Holz und viele mehr auf www.aero-naut.de Immer der passende Antrieb: carbon actro-n Motorenserie Für den optimalen Bauerfolg...
