Elektrische Anschlüsse
Anbringen der linken Kabelabdeckung und der rechten Abdeckung des Wechselrich-
ters, wenn der Wechselrichter mit einer Wandhalterung montiert wird
Führen Sie dazu bitte folgende Schritte aus:
a.
Nehmen Sie die folgenden mitgelieferten Bauteile aus der Verpackung der
Wandhalterung:
Trägerplatte für die linke Kabelabdeckung, Sechskantschraube M5×12, Flachkopf-
schraube M4×10; Stützbolzen für die rechte Abdeckung, Senkkopfschraube
M4×8.

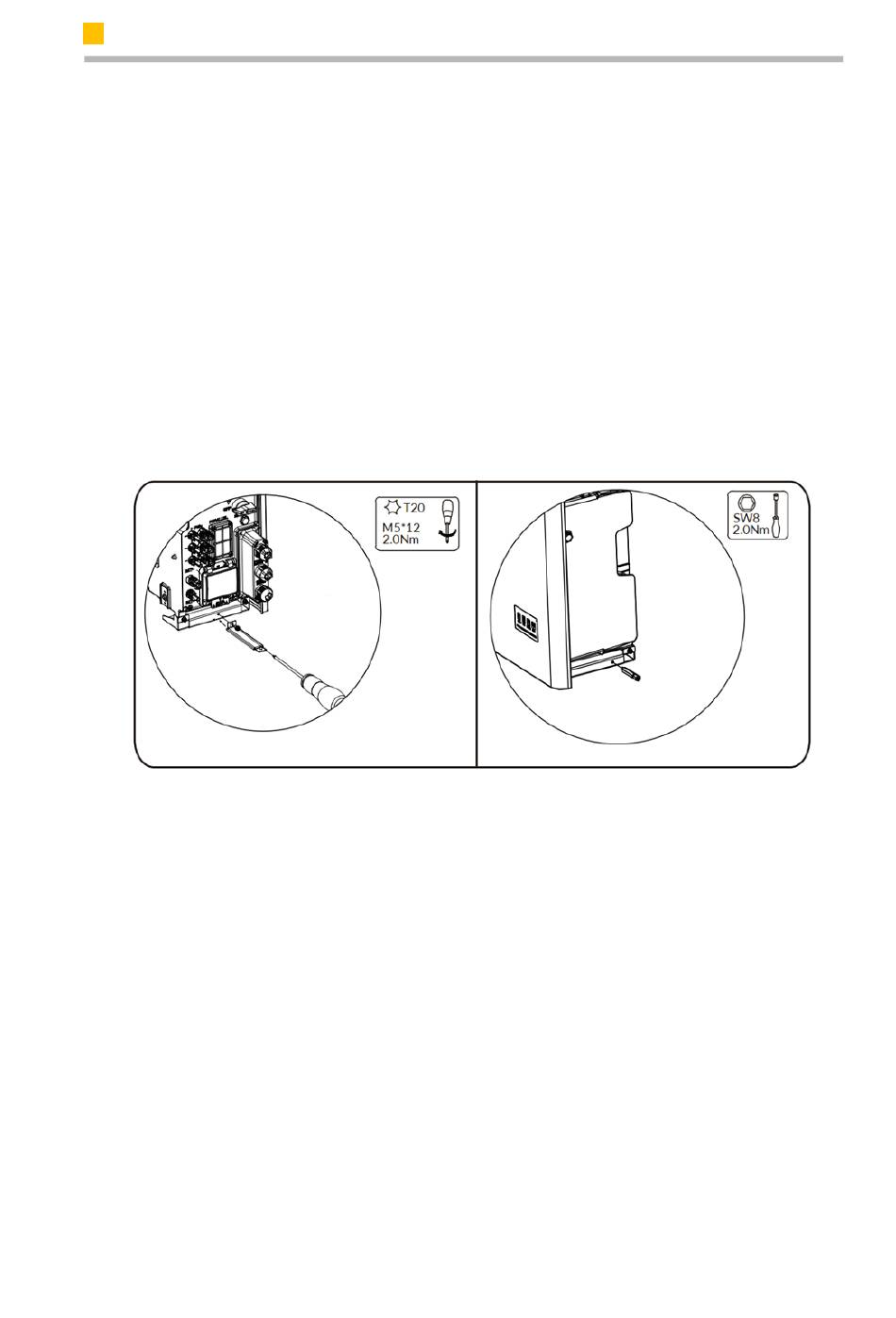

b. Befestigen Sie die Trägerplatte für die linke Kabelabdeckung mit einer Schraube
M5×12 an der unteren linken Kante des Wechselrichtergehäuses (Werkzeug: T20-
Schraubendreher, Drehmoment: 2,5 Nm).
Schrauben Sie den Haltebolzen für die rechte Abdeckung an der unteren rechten
Kante des Wechselrichtergehäuses fest (Werkzeug: SW8-Steckschlüssel, Drehmo-
ment: 2,5 Nm).
Montage der linken Kabelabdeckung und rechten Abdeckung:
a.
Setzen Sie die beiden Seitenabdeckungen entlang der Kante der vorderen Abde-
ckung des Wechselrichters ein.
b. Befestigen Sie die linke Kabelabdeckung mit der Flachkopfschraube M4×10 am
Wechselrichtergehäuse (Werkzeug: T20-Schraubendreher, Drehmoment: 1,6 Nm).
Befestigen Sie die rechte Abdeckung mit der Senkkopfschraube M4×8 am Wech-
selrichtergehäuse (Werkzeug: T20-Schraubendreher, Drehmoment: 1,6 Nm).
a.
Ziehen Sie die Stützplatte an der Innenseite der Kabelabdeckung mit der Flach-
kopfschraube M4×10 fest (Werkzeug: T20-Schraubendreher, Drehmoment: 1,6
Nm).
b. Richten Sie die Haken auf der rechten Seite der Kabelabdeckung an den Schlitzen
auf der Seite der Frontabdeckung aus und schieben Sie die Kabelabdeckung ent-
lang der Kante der Frontabdeckung des Wechselrichters nach unten.
c.
Richten Sie die Haken an der Vorderseite der rechten Abdeckung an den Schlit-
zen an der Vorderseite der Abdeckung aus und schieben Sie die rechte Abde-
ckung entlang der Kante der vorderen Abdeckung des Wechselrichters nach un-
ten.
Lage: Unten
links am Wech-
selrichter
Lage: Unten rechts am
Wechselrichter
