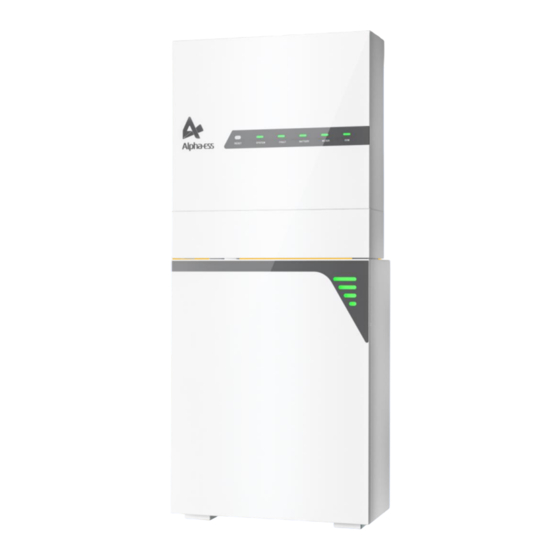

Inhaltszusammenfassung für Alpha ESS STORION SMILE-Hi10

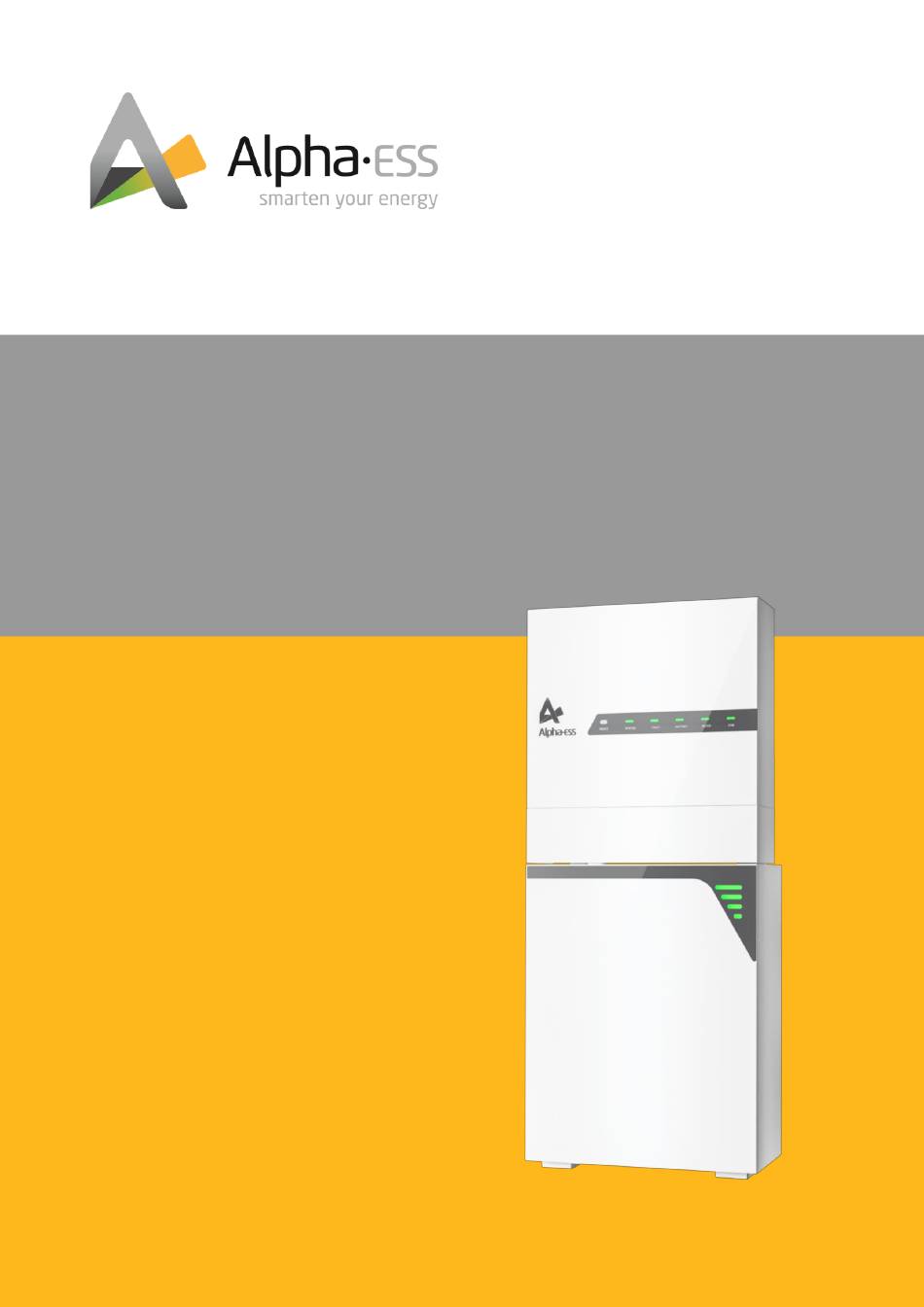

- Seite 1 INSTALLATIONSHANDBUCH STORION SMILE-Hi10 V1.0...
-
Seite 2: Urheberrechts-Erklärung
Schäden sowie Folgeschäden, die durch Nichtbeachtung dieser Anleitung, bei nicht bestimmungsgemäßer Verwendung des Produktes, bei Reparaturen, Öffnen des Schrankes und sonstigen jeglichen Handlungen von nicht qualifizierten und nicht von Alpha ESS zertifizierten Elektrofachkräften am Produkt oder bei der Verwendung von nicht zugelassenen Ersatzteilen entstehen oder entstanden sind. -
Seite 3: Inhaltsverzeichnis
Smarten Your Energy Inhalt Informationen zu diesem Dokument ................... 5 Sicherheit ............................. 5 Transport und Lagerhinweise .................... 5 Allgemeine Sicherheitshinweise ..................7 Bestimmungsgemäße Verwendung des Wechselrichters ..........8 Sicherheitshinweise für die Batteriemodule ..............8 Sicherheitshinweise bei Arbeiten am Produkt ..............9 Symbole auf dem Typenschild .................. - Seite 4 Smarten Your Energy Prüfung vor dem Einschalten ................... 43 Prüfung des Betriebsstatus ....................43 Ausschalten des Systems ....................44 Wartung und Fehlerbehebung ....................44 Routinemäßige Wartung ....................44 Fehlerbehebung ....................... 46 9.2.1 Fehlerbehebung beim Wechselrichter ................. 46 9.2.2 Batterie-Schutzcodes ....................47 9.2.3 Batterie-Fehlercodes ....................
-
Seite 5: Informationen Zu Diesem Dokument
Lithium-Ionen-Batterien sind Gefahrgut. Die Anlieferung erfolgt in Gefahrgutverpackung. Transportvorschriften und Sicherheitshinweise: Der Transport des Storion SMILE-Hi10 darf nur durch den Hersteller oder durch von ihm unterwiesenes Personal erfolgen. Die Unterweisungen sind zu dokumentieren und wiederkehrend vorzunehmen. Ein geprüfter ABC-Feuerlöscher mit einem Mindestfassungsvermögen von 2 kg ist mitzuführen. - Seite 6 Akkus auf 65-75% des SOC aufzuladen und alle 6 Monate wieder auf mindestens 50% des SOC aufzuladen. Ergänzend zu den oben genannten Herstellervorgaben bei der Lagerung von Alpha ESS Batteriemodulen gelten die allgemeinen Empfehlungen des „VDS Merkblatt Lithium-Batterien (VdS 3103: 2019-06 (03) sowie feuertechnische Bestimmung zur Lagerung von Lithium-Ionen-Batterien.
-
Seite 7: Allgemeine Sicherheitshinweise
Smarten Your Energy 2.2 Allgemeine Sicherheitshinweise WARNUNG! Lesen Sie alle Anweisungen und Sicherheitsangaben zum System und allen entsprechenden Abschnitten dieses Handbuches vor Installation und Inbetriebnahme des Systems. WARNUNG! Bei auftretendem Erdschluss können normalerweise geerdete Leiter ungeerdet und geladen werden. WARNUNG! Dieses System ist schwer und sollte von mind. 2 Personen gehoben werden. ACHTUNG! Autorisiertes Servicepersonal sollte das Risiko eines elektrischen Schlages mindern, indem es den Wechselstrom, Gleichstrom und den Batteriestrom vom Wechselrichter trennt, bevor es eine Wartung, Reinigung oder Arbeit jeglicher Art in Verbindung mit dem Wechselrichter durchführt. -
Seite 8: Bestimmungsgemäße Verwendung Des Wechselrichters
Normen und Richtlinien. Jede andere Anwendung kann zu Personen- oder Sachschäden führen. Eingriffe in das Produkt, wie z.B. Veränderungen oder Umbauten, sind nur mit ausdrücklicher schriftlicher Genehmigung von Alpha ESS erlaubt. Unerlaubte Eingriffe führen zum Erlöschen von Garantie- und Gewährleistungsansprüchen. Alpha ESS haftet nicht für Schäden, die durch solche Veränderungen entstehen. -
Seite 9: Sicherheitshinweise Bei Arbeiten Am Produkt
Smarten Your Energy 2.5 Sicherheitshinweise bei Arbeiten am Produkt Dieser Abschnitt enthält Sicherheitshinweise, die bei allen Arbeiten an und mit dem Produkt zu beachten sind. Um Personen- und Sachschäden zu vermeiden und den langfristigen Betrieb des Produkts zu gewährleisten, lesen Sie diesen Abschnitt sorgfältig durch und befolgen Sie stets alle Sicherheitshinweise. GEFAHR Lebensgefahr durch Stromschlag beim Einstecken von spannungsführenden Bauteilen oder Kabeln An den leitenden Bauteilen oder Leitungen des Produkts liegen hohe Spannungen an. - Seite 10 Smarten Your Energy GEFAHR Lebensgefahr durch Stromschlag beim Berühren spannungsführender Anlagenteile im Falle eines Erdschlusses Im Falle eines Erdschlusses können Teile der Anlage noch unter Spannung stehen. Das Berühren von spannungsführenden Teilen und Leitungen kann zum Tod oder zu tödlichen Verletzungen führen. Trennen Sie das Produkt von der Spannungsquelle und stellen Sie sicher, dass es nicht wieder angeschlossen werden kann, bevor Sie an dem Gerät arbeiten.
-
Seite 11: Symbole Auf Dem Typenschild
Smarten Your Energy VORSICHT Verbrennungsgefahr durch heißen Kühlkörper und Gehäuse Berühren Sie während des Betriebs keine anderen Teile als die Abdeckung des Wechselrichters. Hinweis: Das Berühren von elektronischen Bauteilen kann den Wechselrichter durch elektrostatische Entladung beschädigen oder zerstören. Erden Sie sich, bevor Sie ein Bauteil berühren. Hinweis: Beschädigung durch Reinigungsmittel Die Verwendung von Reinigungsmitteln kann zu Schäden am Produkt und seinen Komponenten führen. - Seite 12 Smarten Your Energy Symbole auf dem Typenschild und dem Warnschild des Batteriemoduls: Symbol Beschreibung Vorsicht vor einer Gefahrenzone Dieses Symbol weist darauf hin, dass das Produkt zusätzlich geerdet werden muss, wenn am Installationsort eine zusätzliche Erdung oder ein Potenzialausgleich erforderlich ist. Vorsicht vor elektrischer Spannung Das Produkt arbeitet mit hohen Spannungen Gefahr von Verätzungen...
-
Seite 13: Produktbeschreibung
Smarten Your Energy 3. Produktbeschreibung 3.1 Wechselrichter – Beschreibung Aussehen und Abmessungen des Wechselrichters Wechselrichter LED-Anzeige Auf dem Anzeigefeld befinden sich fünf LED-Anzeigen und eine Reset-Taste. Die LED-Anzeigen geben Auskunft über den Betriebszustand des Systems. Das externe WiFi-Modul wird mit dem Wechselrichter neu gestartet, wenn Sie 5 Sekunden lang die Reset-Taste drücken. -
Seite 14: Led-Anzeige
Smarten Your Energy Wechselrichter LED-Anzeige LED-Anzeige Status Beschreibung System funktioniert normal System System nicht in Betrieb Fehler im System Fehler (Fault) Kein Fehler Batteriemodul funktioniert normal Batterie Batteriekommunikation vorhanden, funktioniert aber (Battery) nicht normal Batteriekommunikation verloren Zählerkommunikation funktioniert normal Zählerkommunikation verloren Zähler Netzzähler-Kommunikation im AC- oder Hybrid-Modus (Meter) -
Seite 15: Batterie - Beschreibung
Smarten Your Energy 3.2 Batterie – Beschreibung SMILE-Hi10-BAT-7.8 Abmessungen (B x H x T) 580 x 730 x 230 mm Auf dem Batteriemodul befindet sich eine LED- Anzeige mit 4 LED-Streifen. Die unterschiedlichen Farben beschreiben die verschiedenen Zustände: grün für den SOC-Zustand, gelb für den Schutzzustand, rot für den Fehlerzustand. -
Seite 16: Anschlussarten
Smarten Your Energy 3.3 Anschlussarten Das Speichersystem Alpha ESS SMILE-Hi10 kann in DC-gekoppelten Systemen (meist Neuinstallation), AC- gekoppelten Systemen (meist Nachrüstung) und Hybrid-gekoppelten Systemen (meist Nachrüstung und PV-Kapazitätserhöhung) eingesetzt werden: Abbildung 1. DC-Anschluss - Schema Abbildung 2. AC-Anschluss - Schema... - Seite 17 Smarten Your Energy Abbildung 3. Hybrid-Anschluss - Schema Seite 17 von 51 Smarten Your Energy Tel: +49 6103 4591601 E-Mail: service@alpha-ess.de Web: www.alpha-ess.de...
-
Seite 18: Lieferumfang
Smarten Your Energy 4. Lieferumfang Prüfen Sie vor Auspacken des Batteriemoduls und Wechselrichters die äußere Verpackung auf Schäden. Wenn Sie Schäden feststellen, packen Sie das Produkt nicht aus und wenden Sie sich an Ihren Händler. Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich erkennbare Schäden. Wenn der Lieferumfang unvollständig oder beschädigt ist, wenden Sie sich an Ihren Händler. -
Seite 19: Installation
Smarten Your Energy SMILE-Hi10-BAT-7.8 1x Batterie-Schablone 1x Batterie- 1x Batteriemodul 3x Boden-Dichtung (Karton) Wandhalter 1x Begrenzungs- 1x Batterie- 2x Wandschrauben 1x Stromkabel (+) schiene kommunikationskabel ST6*55 1x Stromkabel (-) 2x Schrauben M5*12 2x Schrauben M6*6 2x Ringkabelschuh 5. Installation 5.1 Installationsanforderungen WARNUNG Lebensgefahr durch Brand oder Explosion Trotz sorgfältiger Konstruktion können elektrische Geräte Brände verursachen. - Seite 20 Smarten Your Energy Anforderungen an die Installationsumgebung Das Produkt muss in einer gut belüfteten Umgebung installiert werden, um eine gute Wärmeableitung zu gewährleisten. Bei Installation unter direkter Sonneneinstrahlung kann sich die Leistung des Produkts aufgrund des zusätzlichen Temperaturanstiegs verringern. Der optimale Temperaturbereich für den Betrieb des Batteriemoduls liegt zwischen 15 und 30 °C. Anforderungen an die Montagestruktur Die Montagestruktur, an der das Produkt befestigt wird, muss feuerfest sein.
-
Seite 21: Werkzeug Und Schutzausrüstung
Smarten Your Energy 5.2 Werkzeug und Schutzausrüstung Werkzeuge Multimeter Bohrmaschine (Ф10- Drehmoment- (Gleichspannungsmessbereich Seitenschneider mm-Bohrer) Steckschlüssel SW10 ≥ 1000 V DC) Drehmomentschrauben- dreher (Schlitzkopf, Abisolierzange Gummihammer Universalmesser Drehmomentbereich: 0-5 Nm) Demontage- und Crimpzange (Modell: Montagewerkzeug Kabelschneider Crimper für Kabelschuhe PV-CZM-22100) (Modell: PV-MS-HZ Maulschlüssel Staubsauger... -
Seite 22: Montage Des Batteriemoduls Und Des Wechselrichters
Smarten Your Energy 5.3 Montage des Batteriemoduls und des Wechselrichters 5.3.1 Montage des Batteriemoduls Schritt 1: Heben Sie das Batteriemodul an den Griffen an beiden Seiten an und nehmen Sie es aus dem Karton heraus. Legen Sie das Batteriemodul nicht verkehrt herum auf den Boden. Schritt 2: Legen Sie die Schablone aus Karton zur Positionierung der Batterie an die Wand und den Boden und markieren Sie die Positionen der beiden Bohrlöcher. - Seite 23 Smarten Your Energy Schritt 4: Nachdem Sie die beiden Löcher von Staub und anderen Gegenständen befreit haben, setzen Sie 2 Dübel in die Löcher ein und befestigen Sie die Batterie-Wandhalterung an der Wand. Schritt 5: Befestigen Sie die Begrenzungsschiene mit der Schraube M5*12 (x2) am Batteriemodul (Werkzeug: T20 Schraubendreher, Drehmoment: 2,5Nm).
- Seite 24 Smarten Your Energy WARNUNG Verletzungsgefahr beim Anheben des Batteriemoduls oder wenn es herunterfällt. Das Batteriemodul wiegt 72 kg. Es besteht Verletzungsgefahr, wenn das Batteriemoduls beim Transport oder beim Anbringen / Abnehmen an der Wandhalterung falsch angehoben oder fallen gelassen wird. Transportieren Sie das Batteriemodul immer wie unten beschrieben.
-
Seite 25: Montage Des Wechselrichters
Smarten Your Energy Die unteren Begrenzungslöcher des zweiten Batteriemoduls stimmen mit den oberen Schrauben des ersten Batteriemoduls überein. 5.3.2 Montage des Wechselrichters Abmessungen in mm Befolgen Sie zu Montage des Wechselrichters die folgenden Schritte: Schritt 1: Bringen Sie die Unterseite der Schablone aus Karton zur Positionierung des Wechselrichters an der Oberseite der Batterie an. - Seite 26 Smarten Your Energy Schritt 2: Decken Sie die Oberseite der Batterie ab und bohren Sie 4 Löcher in die Wand (Ф10-mm). Setzen Sie 4 Dübel in die Bohrlöcher ein. Schritt 3: Befestigen Sie die Wandhalterung an der Wand mit den Schrauben mit dem Werkzeug der SW10 Sechskantmuffe.
-
Seite 27: Montage Des Wifi-Moduls
Smarten Your Energy 5.3.3 Montage des WiFi-Moduls Schritt 1: Entfernen Sie die WiFi-Abdeckung je nach Modell an der linken oder oberen Seite des Wechselrichters mit einem Torx 20-Schraubendreher. Schritt 2: Stecken Sie das WiFi-Modul oben in den entsprechenden Steckplatz des Wechselrichters und fixieren Sie es. -
Seite 28: Anschlussbereich
Smarten Your Energy 6.1 Anschlussbereich 6.1.1 Anschlüsse des Wechselrichters Bezeichnung PV-Schalter 2 positive und 2 negative PV-Anschlüsse, PV-Eingang A 2 positive und 2 negative PV-Anschlüsse, PV-Eingang B 1 positiver und 1 negativer BAT-Stromanschluss Batterietrennschalter* Kommunikationsanschluss (BMS, CAN/RS485, Zähler, DRM**, LAN, AUX) Backup-Anschluss Netzanschluss Anschlusspunkt für eine zusätzliche Erdung... -
Seite 29: Kabeltypen
Smarten Your Energy 6.2 Kabeltypen Leiter- Äußerer Liefer- Kabel querschnitt Durchmesser umfang Batterie- Lieferumfang Standard-Stromkabel 6 - 10 mm2 8.1 - 10.2 mm Stromkabel Batterie Batterie- Standard-Netzwerkkabel 0.12 - 0.2 mm2 Lieferumfang Kommunika- (empfohlener Typ: 4 - 6 mm (AWG26-AWG24) Batterie tionskabel Cat5e, UTP) -
Seite 30: Ac-Anschluss
Smarten Your Energy An der linken Seite des Batteriemoduls befindet sich ein externer Erdungsanschluss. Bereiten Sie den Erdungsanschluss ebenfalls wie oben beschrieben vor und schließen Sie diesen an. Das Batteriemodul und der Wechselrichter müssen geerdet werden. 6.4 AC-Anschluss Auf der AC-Seite des Wechselrichters muss ein AC-Trennschalter installiert werden, um sicherzustellen, dass der Wechselrichter sicher vom Stromnetz und der Last getrennt werden kann. - Seite 31 Smarten Your Energy Schritt 1: Entfernen Sie die Kabelendklemmen und die AC&COM-Anschlussabdeckung am Wechselrichter. Schritt 2: Führen Sie das AC-Kabel durch die Kabelverschraubung der AC&COM-Anschlussabdeckung. Ziehen Sie die Druckkappe der Kabelverschraubung nicht fest. Schritt 3: Legen Sie circa 80 mm des AC-Stromkabels frei und isolieren Sie L1, L2, L3, N und den Erdungsleiter um 10 mm ab.
-
Seite 32: Fehlerstromschutz
Smarten Your Energy 6.4.2 Fehlerstromschutz Der Wechselrichter ist mit einer allstromsensitiven Differenzstrom-Überwachungseinheit (RCMU) mit integriertem Differenzstromsensor ausgestattet, die die Anforderungen der DIN VDE0100-712(IEC60364- 7-712:2002) erfüllt. Ein externer Fehlerstromschutzschalter (RCD) ist daher nicht erforderlich. Wenn aufgrund örtlicher Vorschriften externer FI-Schutzschalter installiert werden muss, kann zusätzliche... - Seite 33 Smarten Your Energy DTSU666-100/40mA: Dreiphasenzähler (mit 3 oder 6 Stromwandlern) Anschluss Netz CT PV CT 1--------IC (Weiß) 31--------IC (Weiß) 3--------IC (Blau) 33--------IC (Blau) 4--------IB (Weiß) 34--------IB (Weiß) 6--------IB (Blau) 36--------IB (Blau) 7--------IA (Weiß) 37--------IA (Weiß) 9--------IA (Blau) 39--------IA (Blau) Hinweis: Wenn Sie einen zusätzlichen PV-Wechselrichter mit 6 Stromwandlern im gesamten System haben, benötigen Sie keinen zweiten CT-Zähler.
-
Seite 34: Zählereinstellung In Der Alphacloud (Online Monitoring)
Smarten Your Energy Wenn der Zähler als PV-Zähler verwendet wird, folgen Sie bitte den nachstehenden Schritten, um die Adresseinstellung abzuschließen: 2. DTSU666-100/40mA: Dreiphasenzähler (mit Stromwandler) Wenn das Messgerät als Netzzähler verwendet wird, befolgen Sie bitte die folgenden Schritte, um die Adresseinstellung abzuschließen: Zählereinstellung in der AlphaCloud (Online Monitoring) Schritt 1:... -
Seite 35: Backup Box Plus Anschluss
Smarten Your Energy Zählereinstellung in der AlphaAPP Schritt 1: Wenn das System DC-gekoppelt ist, aktivieren Sie nur "Meter" bei "Grid Meter“. Wenn das System AC- oder Hybrid-gekoppelt ist, aktivieren Sie "Meter" bei "Grid Meter" und "PV-side Meter“. Schritt 2: Klicken Sie auf "Senden" und rufen Sie die Seite "Systeminformationen"... -
Seite 36: Kommunikationsanschlüsse
Smarten Your Energy 6.5 Kommunikationsanschlüsse Anschlüsse für die Kommunikation: Bitte befolgen Sie die folgenden Schritte für die Kommunikationsverbindung: Schritt 1: Führen Sie die Kommunikationskabel durch die Kabelverschraubungen des AC&COM- Anschlussabdeckung, ziehen Sie aber die Druckkappen der Kabelverschraubungen nicht fest. Stecken Sie die RJ45-Stecker in die entsprechenden RJ45-Buchsen. 1) Verbinden Sie den BMS-Anschluss am Wechselrichter und den COM-Anschluss an der Batterie mit einem Kommunikationskabel. -
Seite 37: Anschluss Der Batterie
Smarten Your Energy Der Wechselrichter verwendet MC4-PV-Anschlüsse. Bitte folgen Sie der nachstehenden Abbildung zur Montage der MC4-Steckverbinder. Anforderungen an den Querschnitt des PV-Kabels: 4 - 6mm2. 6.7 Anschluss der Batterie Bitte befolgen Sie die folgenden Schritte für den Anschluss der Batterie. Schritt 1: Trennen Sie den Batterieschutzschalter und sichern Sie ihn gegen Wiedereinschalten. - Seite 38 Smarten Your Energy Schritt 2: Befestigen Sie die äußeren Rippen des Kühlkörpers mit M5-Schrauben an beiden Seiten der Wandhalterung. Schritt 3: Drücken Sie die Kabelabdeckung gegen die Unterkante des Wechselrichters. Schritt 4: Wenn die Ebene A der Kabelabdeckung nicht mit der Ebene B der Batterie übereinstimmt, erhöhen oder verringern Sie die PC-Dichtungen an den Halterungen der Kabelabdeckung, um sie anzupassen.
-
Seite 39: Anschluss Von Weiteren Batterie-Modulen
Smarten Your Energy 6.9 Anschluss von weiteren Batterie-Modulen Sie können bis zu 6 zusätzliche Batterien in einem System installieren. Bitte installieren Sie die Zusatzbatterien nebeneinander, oder stapeln Sie bis zu zwei Batterien pro Säule. Verbinden Sie die Stromkabel von Batterie 2 mit Batterie 1. Verbinden Sie die BMS-Kommunikationskabel von Batterie 2 mit Batterie 1. - Seite 40 Smarten Your Energy Übersicht der Funktionen für das Installateurkonto Seite 40 von 51 Smarten Your Energy Tel: +49 6103 4591601 E-Mail: service@alpha-ess.de Web: www.alpha-ess.de...
-
Seite 41: Wifi-Modul-Einstellung
Smarten Your Energy WiFi-Modul-Einstellung Die Alpha ESS App unterstützt die Netzwerkkonfiguration, die Einstellung der Grundparameter des Systems und die Anzeige von Systembetriebs- und Konfigurationsinformationen. Schritt 1: Öffnen Sie die Alpha ESS APP und klicken Sie auf Schritt 2: Überprüfen Sie bitte, ob Ihr die Schaltfläche "Wi-Fi-Konfiguration". - Seite 42 Smarten Your Energy Schritt 4: Wählen Sie das WiFi Ihres Hauses und geben Sie das Passwort ein. Schließen Sie die WiFi- Konfiguration durch „Submit“ ab. Wenn derzeit kein Netzwerk vorhanden ist, können Sie die WiFi- Konfiguration auch überspringen und direkt die Systemparameter einstellen. Hinweis: Das System kann ohne WiFi-Konfiguration keine Verbindung zum Internet herstellen.
-
Seite 43: Inbetriebnahme
Smarten Your Energy 8. Inbetriebnahme 8.1 Prüfung vor dem Einschalten Prüfung Zu erfüllende Bedingung Montage von Das Batteriepaket und der Wechselrichter sind korrekt, sicher und Batterie und WR zuverlässig montiert. WiFi-Montage Das WiFi-Modul ist korrekt montiert und eingestellt. Die Kabel wurden entsprechend den Anforderungen des Kunden Kabelführung ordnungsgemäß... -
Seite 44: Ausschalten Des Systems
Smarten Your Energy Schritt 3: Überprüfen Sie den USV-Status des Systems. Schalten Sie den externen AC-Trennschalter zwischen dem Netz und dem Wechselrichter aus. Der Wechselrichter sollte nun sofort in die USV-Notstromversorgung wechseln. Beobachten Sie die Anzeigen des Wechselrichters. Zu diesem Zeitpunkt leuchten die folgenden 3 LEDs ("SYSTEM", "BATTERY", "COM") auf dem Anzeigefeld dauerhaft. -
Seite 45: Checkliste Für Die Wartung
Smarten Your Energy Checkliste für die Wartung Zu erfüllende Kriterien Wartungsintervall Sauberkeit des Die Kühlkörper des Wechselrichters sind frei von Einmal alle 6 bis 12 Produkts Hindernissen und Staub. Monate Sichtbare Schäden Der Wechselrichter und das Batteriemodul sind nicht Einmal alle 6 Monate am Produkt beschädigt oder verformt. -
Seite 46: Fehlerbehebung
Smarten Your Energy 9.2 Fehlerbehebung 9.2.1 Fehlerbehebung beim Wechselrichter Fehler Fehlerbeschreibung Fehlerbehebung 100000 Grid_OVP 1. Prüfen Sie, ob die Netzspannung anormal ist. 100001 Grid_UVP 2. Prüfen Sie, ob der Anschluss des Netzkabels normal ist. 100002 Grid_OFP 3. Starten Sie den Wechselrichter neu und prüfen Sie, ob der Fehler weiter besteht. 100003 Grid_UFP 100005... -
Seite 47: Batterie-Schutzcodes
Smarten Your Energy Fehler- Fehlerbeschreibung Fehlerbehebung Grid_current_sampling_ 1. Prüfen Sie, ob das Netz stark verzerrt ist. 100059 abnormal 2. Prüfen Sie, ob die Grid-Kabelverbindung zuverlässig ist. 100060 Dsp_selfcheck Starten Sie den Wechselrichter neu und prüfen Sie, ob der Fehler weiter besteht. Grid_short_time_over_ 1. -
Seite 48: Batterie-Fehlercodes
Smarten Your Energy 9.2.3 Batterie-Fehlercodes LED-Anzeige Fehlercode LED-Display Beschreibung Fehlerbehebung Fehler 01 Hardware-Fehler Starten Sie die Batterien neu. Fehler 03 Hardware-Fehler Falls das Problem nicht behoben wird, rufen Sie den Service an. Fehler 05 Hardware-Fehler Schließen Sie den Schutzschalter, Fehler 06 Unterbrecher offen nachdem Sie die Batterie ausgeschaltet haben. -
Seite 49: Deinstallation Und Rückgabe
Smarten Your Energy Deinstallation und Rückgabe Entfernen des Produkts Schritt 1: Schalten Sie das Produkt aus, indem Sie die Anweisungen im Abschnitt „Ausschalten des Produkts“ befolgen. Schritt 2: Trennen Sie alle Kabel vom Produkt, einschließlich Kommunikationskabel, PV-Stromkabel, Batteriekabel, AC-Kabel und PE-Kabel. Schritt 3: Entfernen Sie das WiFi-Modul vom Wechselrichter. -
Seite 50: Schadensfall
Wenn an dem Ort, an dem der Akku installiert ist, ein Feuer ausbricht, führen Sie die folgenden Gegenmaßnahmen durch: − Bei einem Brand umgehend die Feuerwehr alarmieren! − Die Feuerwehr informieren, dass sich im Alpha ESS Storion Speichersystem Li-Ionen- Batterien befinden. Feuerlöschmittel Bei normalem Betrieb ist kein Atemschutzgerät erforderlich. -
Seite 51: Undichte Batterien
Wenn ein Teil der Batterie, des Wechselrichters oder der Kabel nass sind oder unter Wasser liegen, sichern Sie die Stelle sofort ab und lassen Sie niemanden die Batterien oder verbundene Gegenstände berühren. Wenden Sie sich bitte sofort an Alpha ESS oder einen autorisierten Händler, um technische Unterstützung zu erhalten.
