Elektrische Anschlüsse

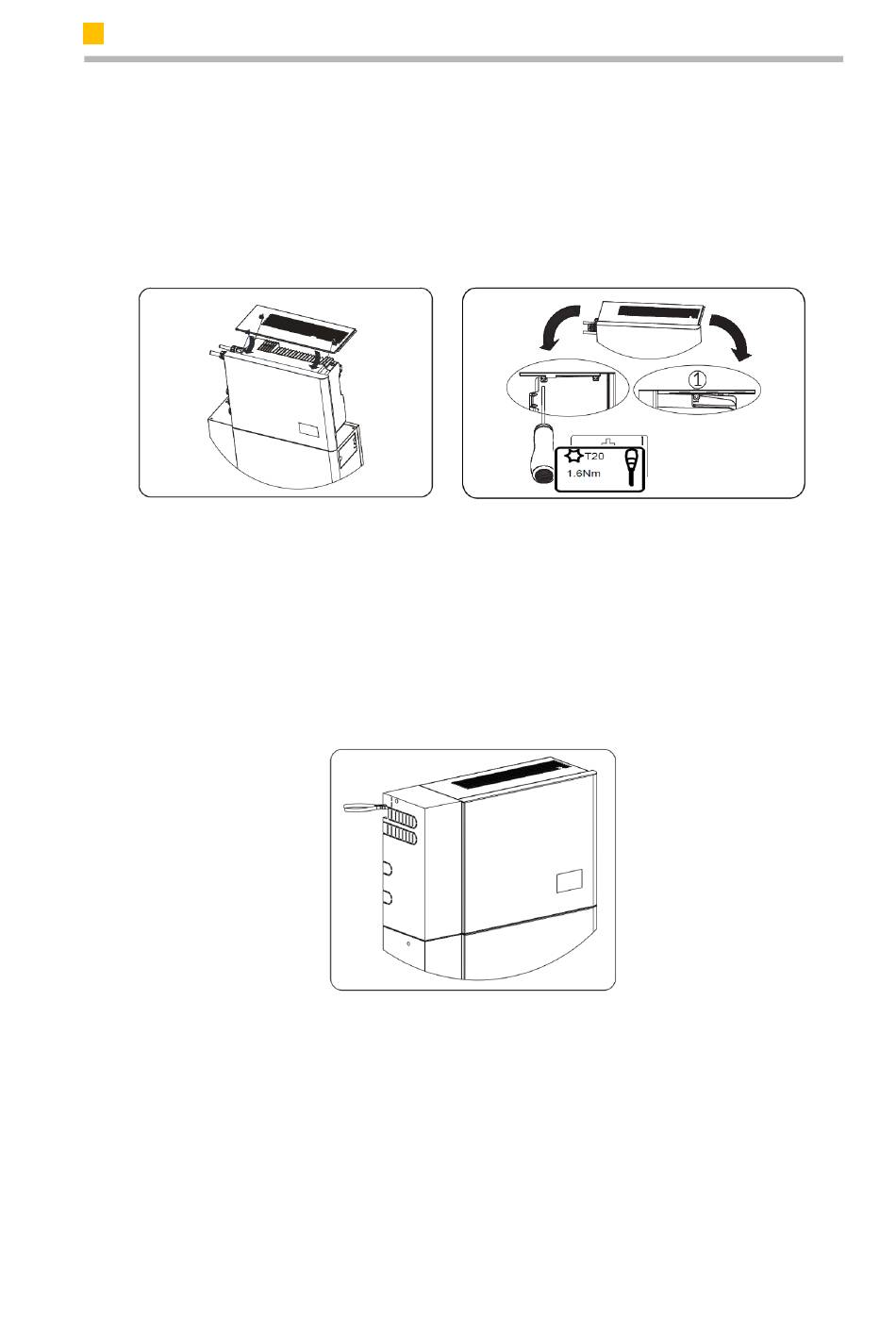

2. Montage der Abdeckungen des Energiespeicher-Wechselrichters
Anbringen der oberen Abdeckung am Wechselrichter
Setzen Sie die obere Abdeckung auf den Wechselrichter und schieben Sie sie nach
vorn. Die drei seitlich liegenden Schrauben der oberen Abdeckung sollten an den
Montage-Gewindelöchern des Wechselrichters ausgerichtet sein. Befestigen Sie die
obere Abdeckung am Wechselrichter (Werkzeug: T20-Schraubendreher, Drehmo-
ment: 1,6 Nm).
Anbringen der linken Kabelabdeckung und der rechten Abdeckung des Wechselrich-
ters, wenn dieser auf der Batterie steht
Bitte führen Sie dazu folgende Schritte aus:
a.
Richten Sie die Haken an der Vorderseite der rechten Abdeckung an den Schlit-
zen an der Seite der Frontabdeckung aus und schieben Sie die rechte Abdeckung
entlang der Kante der Frontabdeckung des Wechselrichters nach unten.
b. Schneiden Sie ein Kabelloch entsprechend der AC-Kabelführung aus und führen
Sie die Kabel durch das Kabelloch.
c.
Richten Sie die Haken an der rechten Seite der Kabelabdeckung an den Schlitzen
an der Seite der Frontabdeckung aus und schieben Sie die Kabelabdeckung ent-
lang der Kante der Frontabdeckung des Wechselrichters nach unten.
