Elektrische Anschlüsse
92
In Notfällen wie etwa bei einem Brand kann der Endbenutzer manuell die Taste EPO
(Emergency Power Off) drücken, um den Wechselrichter herunterzufahren und die Bat-
terie (mit Ausnahme der PV-Anlage) auszuschalten. Endbenutzer oder Installateure
sollten das externe EPO vorbereiten.
Anforderungen an das AUX-Kabel: abgeschirmtes Kupferkabel (flexibel) für den Einsatz
im Freien; empfohlener Leiterquerschnitt 0,5 mm2; die Leiterenden sollten mit Aderen-
dhülsen versehen werden.

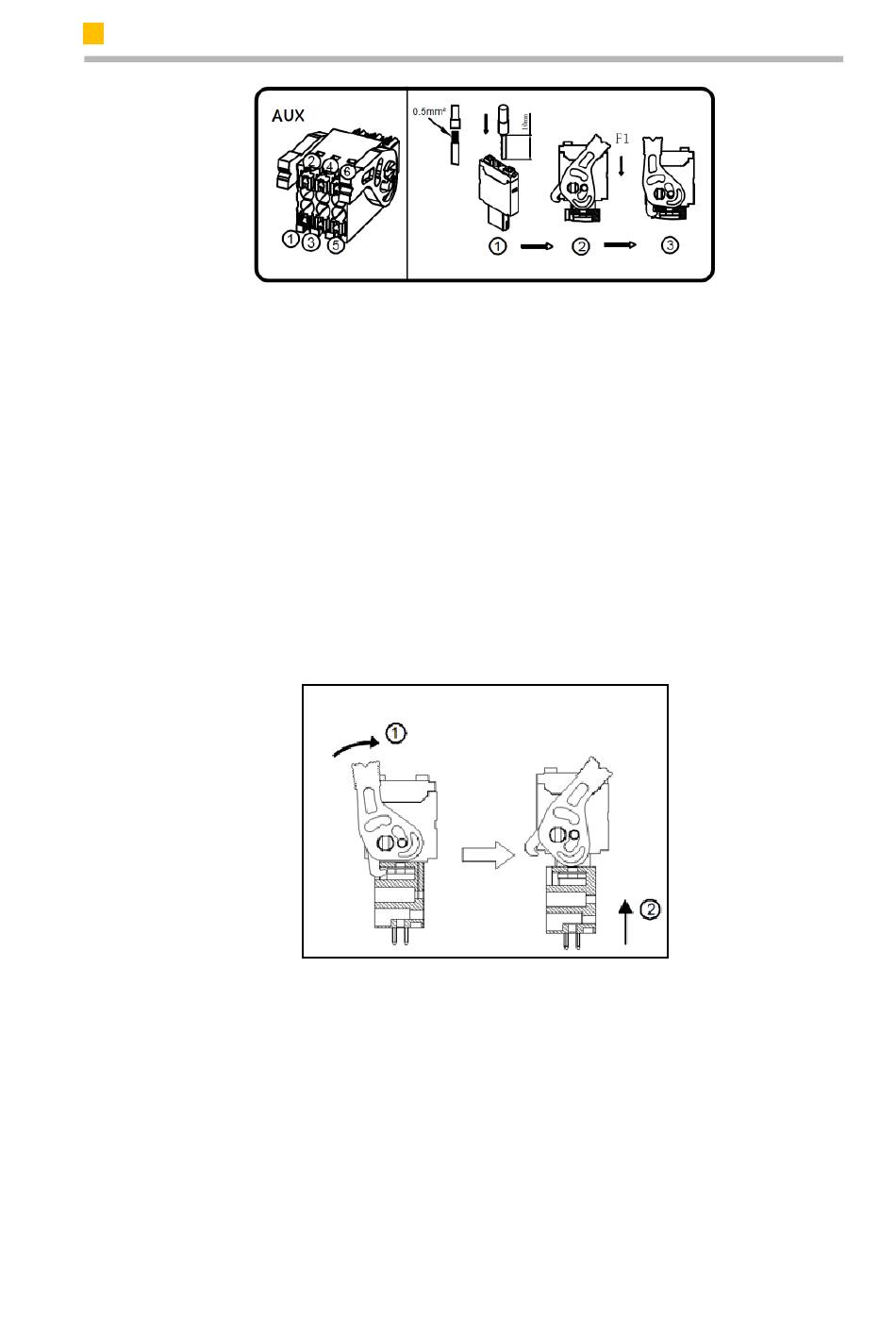

Um den AUX-Anschluss Verbindung trennen, drehen Sie die Griffe auf beiden Seiten
im Uhrzeigersinn, entnehmen Sie den AUX-Stecker, führen Sie einen Schraubendreher
(Klingenbreite: 1,2 mm) in die entsprechende Anschlussposition ein und ziehen Sie den
Leiter ab.
Ziehen Sie den AUX-Anschluss heraus.
3. Setzen Sie die Abdeckung des COM-Anschlusses auf das Gehäuse des Wechselrich-
ters und ziehen Sie die 4 Schrauben fest. Zum Anbringen der Abdeckung über den
Kommunikationsanschlüssen schrauben Sie sie fest und drücken Sie dann die Kommu-
nikationskabel leicht in die Abdeckung, während Sie die Zugentlastungsmuttern an den
Kabeln festziehen. Dadurch stellen Sie sicher, dass die Kommunikationskabel richtig
und fest in den RJ45-Anschlüssen sitzen.
Pin-Belegung der Kommunikationsanschlüsse:
