5.5.2.2 Montage der Wandhalterung für mehrere Batterien

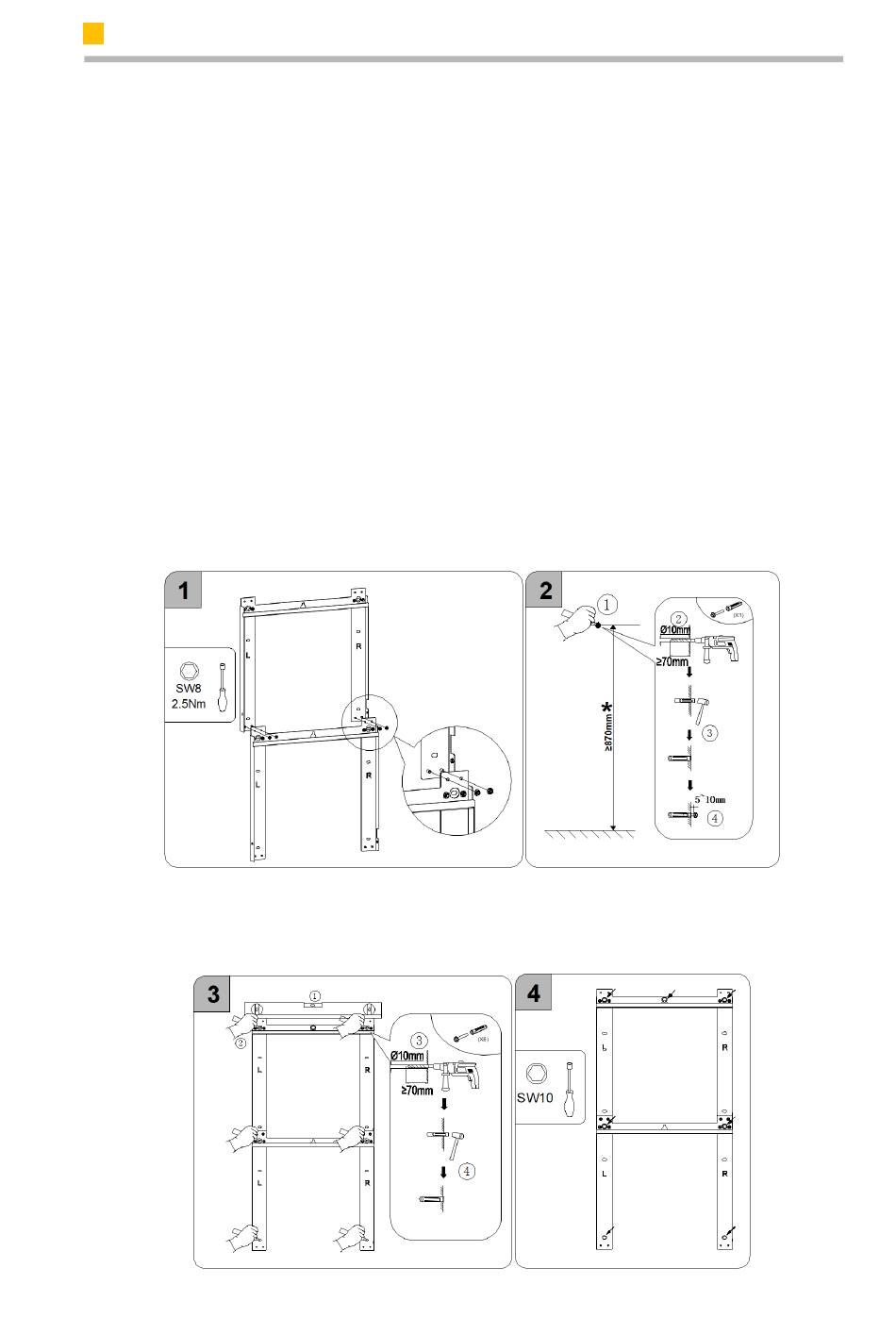

Wenn Sie zum ersten Mal mehrere Batterien mithilfe von Wandhalterungen anbrin-
gen, gehen Sie bitte folgendermaßen vor:
a.
Nehmen Sie den oberen, linken und rechten Träger der Wandhalterung aus der
Verpackung und bringen Sie sie mit M5-Muttern (Werkzeug: SW8-Steckschlüssel,
Drehmoment: 2,5 Nm) an. Richten Sie das obere Loch der unteren Wandhalterung
an der unteren Niete der oberen Wandhalterung aus, befestigen Sie diese mit M5-
Muttern (Werkzeug: SW8-Steckschlüssel, Drehmoment: 2,5 Nm) und fügen Sie
dann mehrere Wandhalterungen zu einem Ganzen zusammen.
b. Die nächsten Weitere Montageschritte finden Sie im Kapitel Abschnitt 5.5.2.1
„Montage der Wandhalterung für eine einzige sinstallation für die Installation einer
Batterie". Führen und befolgen Sie Schritte b bis Schritt g der dortigen Anleitung
aus.
Nehmen Sie die Erdungsschiene aus der Verpackung und verbinden Sie damit die
c.
untere linke Ecke der oberen Batterie mit der oberen linken Ecke der unteren Bat-
terie (Werkzeug: T20-Schraubendreher, Drehmoment: 2,5 Nm). Drehen Sie die bei-
den Schrauben heraus, bevor Sie die Erdungsschiene verbinden.
* Dieser empfohlene Wert von 870 mm gilt für die Wandhalterung der zweiten Batte-
rie von unten. Er kann sich je nach Anzahl der später anzubringenden Zusatzbatterien
in Reihenschaltung verändern.
