Elektrische Anschlüsse

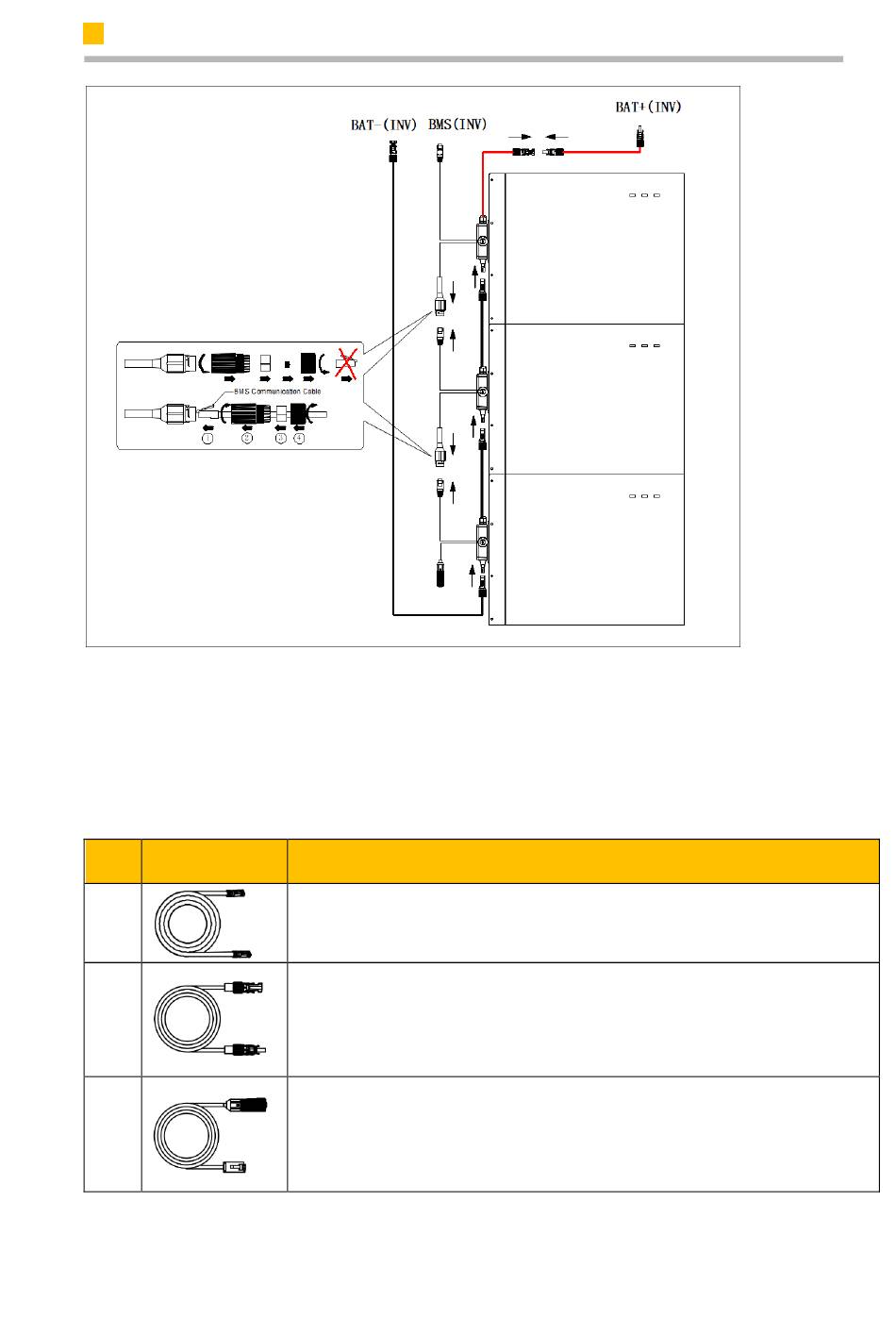

Stromkabelverbindung zwischen dem Wechselrichter und der Säule aus zwei in Reihe
geschalteten Batterien
Die Kabel zur horizontalen Erweiterung des Systems durch weitere in Reihe geschal-
tete Batterien, die in einer gewissen Entfernung platziert werden, sollten zusätzlich er-
worben werden.
Achten Sie bitte auf den Kabeltyp. Es gibt vier verschiedene Arten von Kabeln:
Nr.
Abbildung
1
2
3
Das längste Stromkabel (schwarz) 3.000 mm:
Zur Verbindung des BAT-Hauptminusanschlusses der in Reihe geschalteten
Batterie mit dem BAT-Minusanschluss des Wechselrichters
Das mittellange Stromkabel 3.000 mm:
Zur Verbindung des BAT-Minusanschlusses der unteren Batterie der ersten
Säule der in Reihe geschalteten Batterien mit dem BAT-Plusanschluss der
oberen Batterie der zweiten Säule der in Reihe geschalteten Batterien
Das Batteriekommunikationskabel 3.000 mm:
Zur Verbindung des unteren Kommunikationsanschlusses der unteren Bat-
terie der ersten Säule der in Reihe geschalteten Batterien mit dem oberen
Kommunikationsanschluss der oberen Batterie der zweiten Säule der in
Reihe geschalteten Batterien
87
