3.3.5. Einführung in die Batterie SMILE-G3-BAT-3.8S

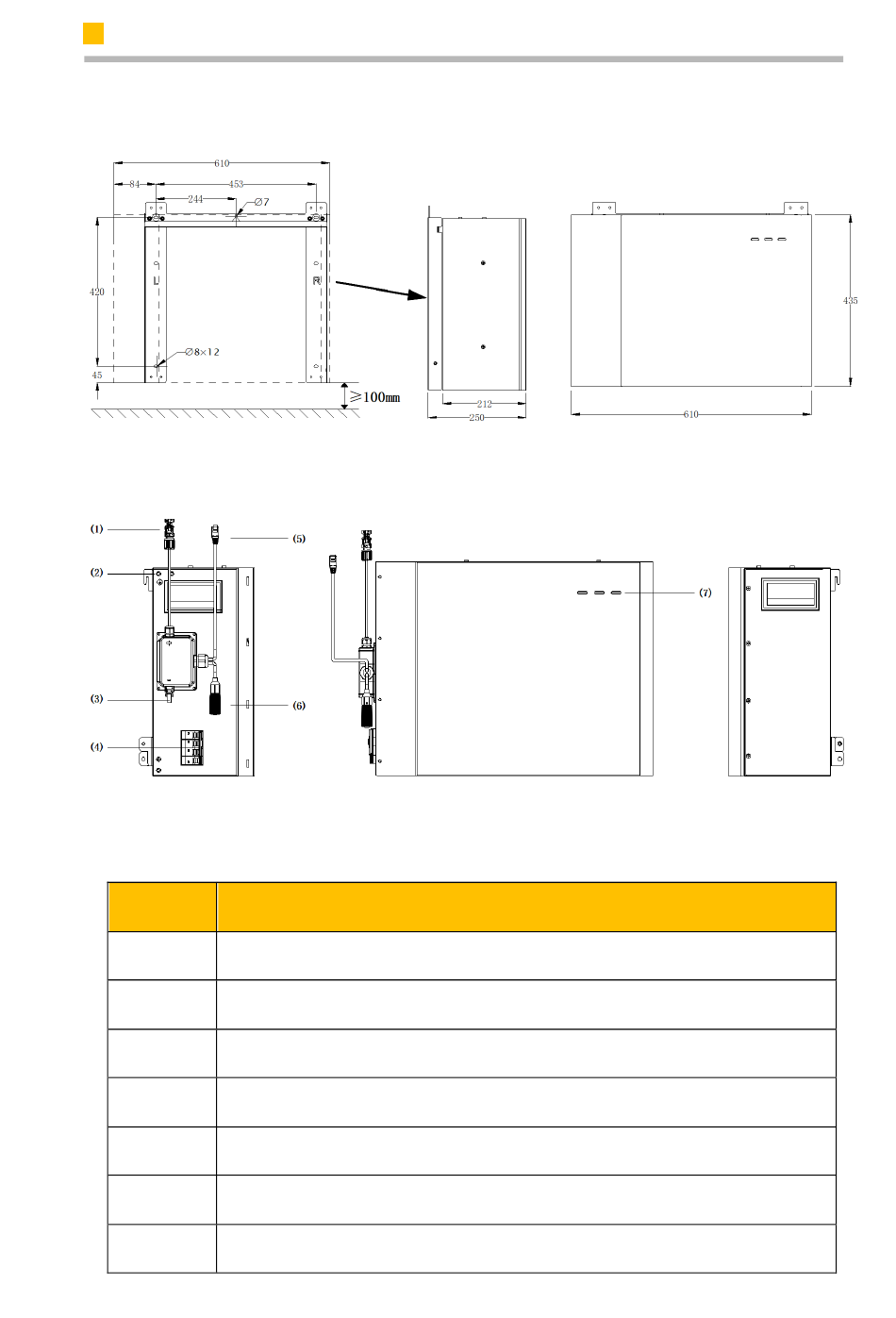

Abb. 3-8. Installationsanforderungen für die Batterie SMILE-G3-BAT-3.8S (links)
und Darstellung ihrer Ansichten (Mitte: Seitenansicht; rechts: Vorderansicht)
Abb. 3-9. Übersicht über das Anschlussfeld der Batterie SMILE-G3-BAT-3.8S
Tab.3-11. Beschreibung der Bauteile und Anschlüsse von SMILE-G3-BAT-3.8S
Position
1
Plus-Kabelanschluss der Batterie
2
Erdungspunkt
3
Minus-Kabelanschluss der Batterie
4
Batterie-Schutzschalter
5
BMS COM1
6
BMS COM2 (mit Abschlusswiderstand)
7
LED-Anzeigen der Batterie
(links und rechts: Seitenansicht; Mitte: Vorderansicht)
Beschreibung
30
30
