Elektrische Anschlüsse
Batterieleistungskabels

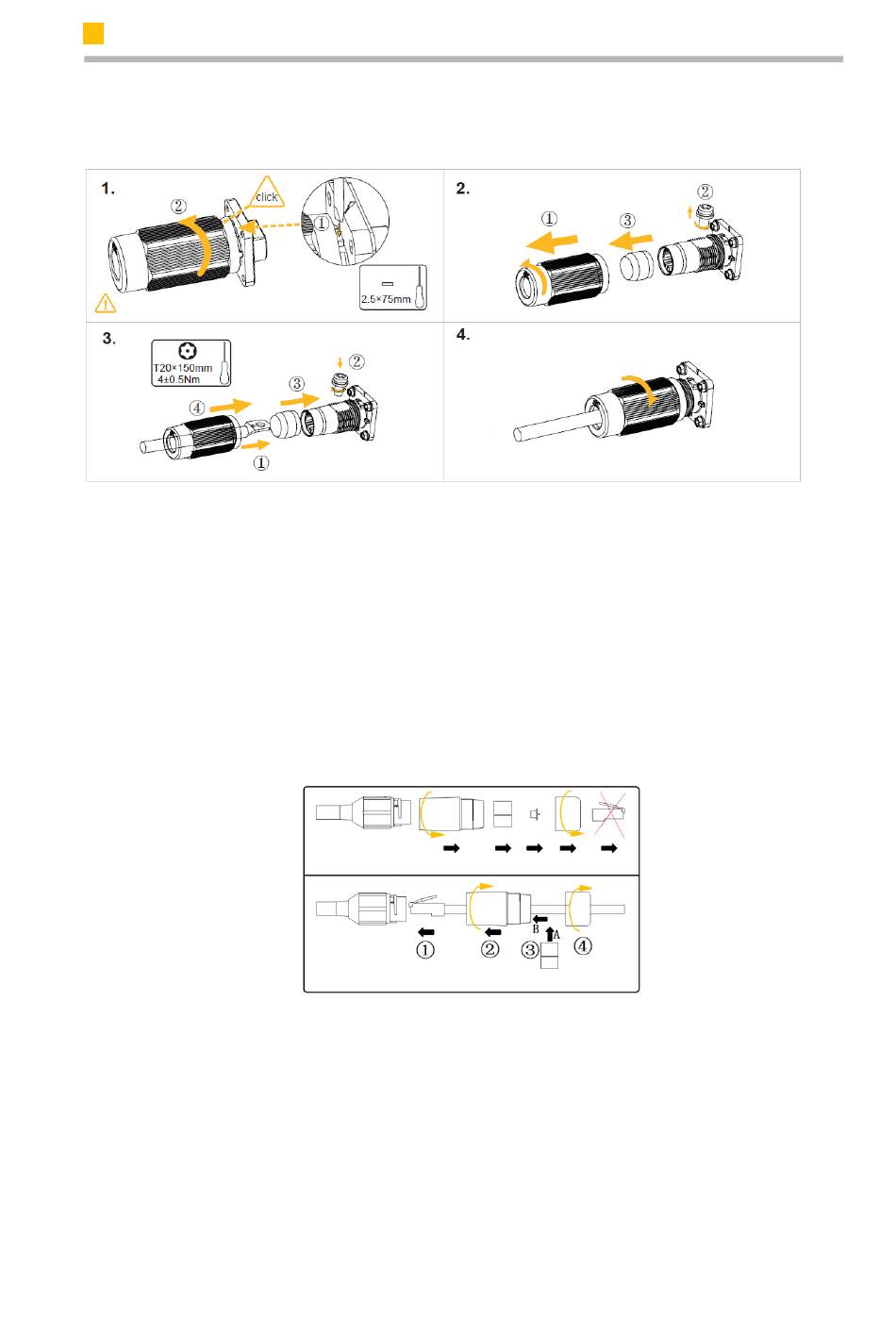

Verbinden Sie zwei Batterien des Typs SMILE-G3-BAT-8.2P mit dem Batterieleis-
tungskabel Minus wie oben beschrieben.
Drücken Sie beim Abschrauben der Ü berwurfmutter mit ei-
nem Schlitzschraubendreher auf den Verschluss.
c.
Verbinden Sie die BMS-Kommunikationskabel von Batterie 2 mit Batterie 1. Die
Batteriekommunikationsanschlüsse von SMILE-G3-BAT-8.2P befinden sich auf der
linken Seite. Nehmen Sie die Komponenten des Batteriekommunikationssteckers
auseinander, schrauben Sie die Überwurfmutter ab und drücken Sie die Kabelstütz-
hülse aus der Gewindehülse. Schrauben Sie die Überwurfmutter und die Gewinde-
hülse auf das Batteriekommunikationskabel. Fädeln Sie gleichzeitig das Kabel
durch die Ö ffnung in der Kabelträgerhülse. Stecken Sie den RJ45-Stecker in den
BMS-Kommunikationsanschluss der Batterie und schrauben Sie die Gewindehülse
fest. Drücken Sie die Kabelträgerhülse in die Gewindehülse. Schrauben Sie die
Überwurfmutter auf die Gewindehülse. Wiederholen Sie die obigen Schritte, um
das andere Ende des Batteriekommunikationskabels fertigzustellen.
d. Wie Sie eine Erdungsverbindung zwischen parallel geschalteten Batterien herstel-
len, erfahren Sie im Kapitel 6.2 Erdung.
e.
Zum Installieren weiterer parallel geschalteter Batterien wiederholen Sie bitte die
Schritte a bis d.
Demontage des Kommunikationssteckers
Montage des Kommunikationssteckers
82
Plus
82
fertigzustellen.
