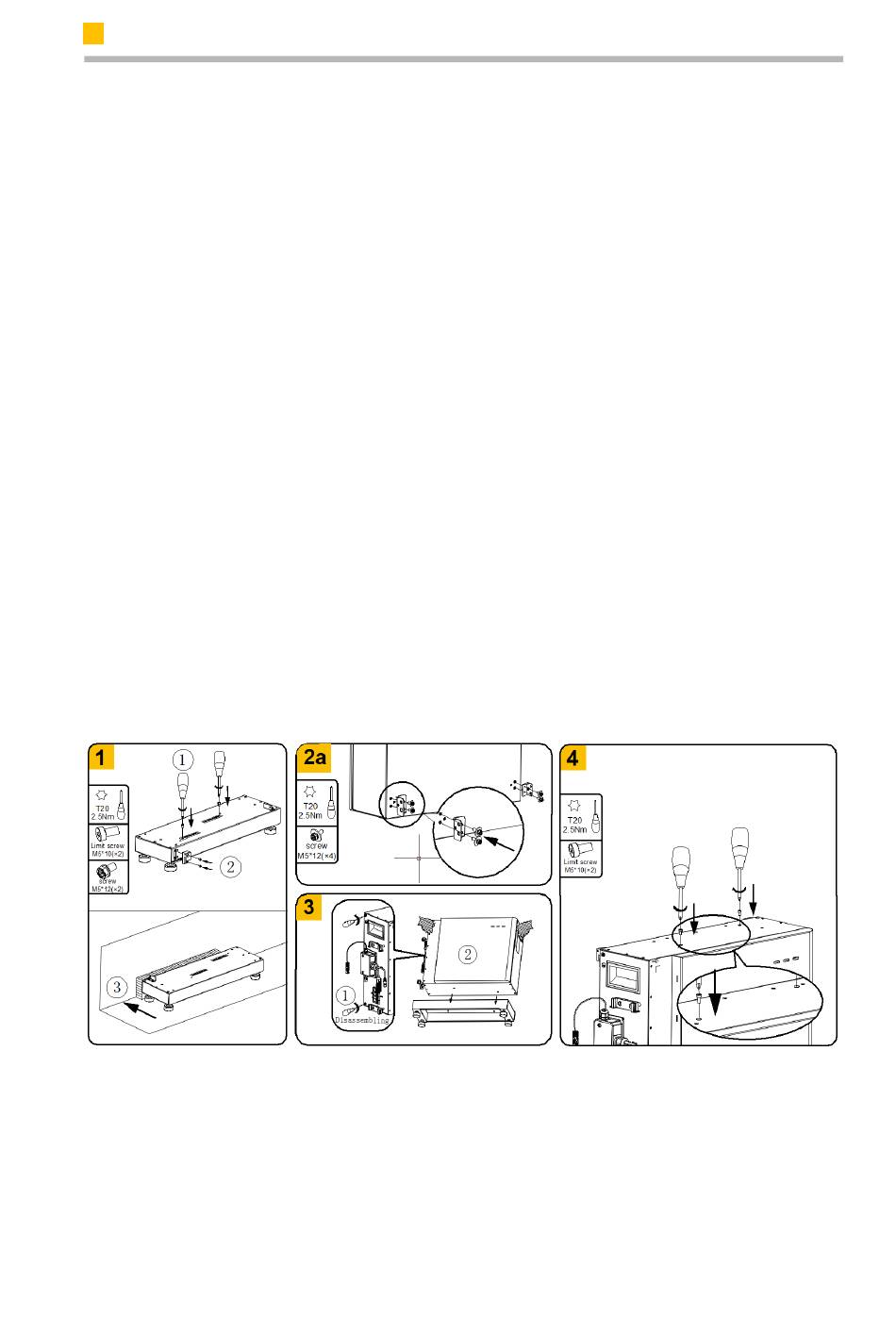

Montage
Positionsbegrenzung vorgesehenen Stelle der Batterieoberseite fest. Heben Sie
die zweite Batterie an ihren Griffen auf beiden Seiten an und richten Sie die unte-
ren Löcher der zweiten Batterie an den Schraubenköpfen auf der Oberseite der
unteren Batterie aus. Fahren Sie mit der Montage weiterer Batterien fort, indem
Sie diesen Schritt wiederholen.
h. Nehmen Sie die Erdungsschienen aus der Batterieverpackung und verbinden Sie
damit die linke untere Ecke der oberen Batterie mit der linken oberen Ecke der
unteren Batterie (Werkzeug: T20-Schraubendreher, Drehmoment: 2,5 Nm).
Schrauben Sie dabei die beiden Schrauben ab, bevor Sie die Erdungsschiene ver-
binden.
i.
Nehmen Sie die rechten Verbindungsplatten aus der Verpackung der Basiseinheit
und verbinden Sie damit die untere rechte Ecke der oberen Batterie mit der obe-
ren rechten Ecke der unteren Batterie (Werkzeug: T20-Schraubendreher, Drehmo-
ment: 2,5 Nm).
j.
Befestigen Sie die obere Wandhalterung provisorisch an der Oberseite der obe-
ren Batterie und markieren Sie die Positionen der Bohrlöcher.
k.
Entfernen Sie die obere Wandhalterung und decken Sie die Oberseite der Batterie
mit einer Plastiktüte ab. Bohren Sie dann mit einem Φ10-mm-Bohrer 3 Löcher ca.
70 mm tief in die Wand, säubern Sie die Löcher und setzen Sie die Dübel hinein.
l.
Schrauben Sie, nachdem Sie die Plastiktüte entfernt haben, die obere Wandhalte-
rung an der Oberseite der Batterie fest (Werkzeug: T20-Schraubendreher, Dreh-
moment: 2,5 Nm).
m. Befestigen Sie die obere Wandhalterung mit den mitgelieferten Schrauben an der
Wand (Werkzeug: SW8-Steckschlüssel, Drehmoment: 6 Nm).
Gilt für alle zu stapelnden Batterien
außer der direkt am Wechselrichter
montierten Batterie
