Die unten abgebildeten Zustände der LED-Anzeigen geben Auskunft über den Lade-
zustand (SOC) der Batterien, die mit diesem Energiespeichersystem verbunden
sind. Die Bedeutungen der sechs Zustände sind in der folgenden Tabelle dargestellt.
Tab. 3-6. Bedeutungen der sechs Zustände der LED-Anzeigen am Wechselrichter
Zustand der LED-Anzeigen
Nr.
1
2
3
4
5
6
*Bitte beachten Sie, dass die LED-Anzeigen nur einen ungefähren Wert des Ladezu-
stands anzeigen und dass die Balken nur als Annäherungswert und nicht als festste-
hender Wert betrachtet werden sollten.
3.3.3. Einführung in die LED-Anzeigen der Batterie
Im Unterschied zu den LED-Anzeigen am Wechselrichter besitzt jede Batterie LED-An-
zeigen an ihrer Frontabdeckung, die aus drei LED-Lampen bestehen (siehe Abb. 3-5).
Während des Normalbetriebs der Batterie geben die drei LED-Anzeigen Auskunft
über den Ladezustand (SOC) der Batterie, indem sie weiß leuchten, ausgehen oder
blinken (0,5 Sek. an, 1,5 Sek. aus).

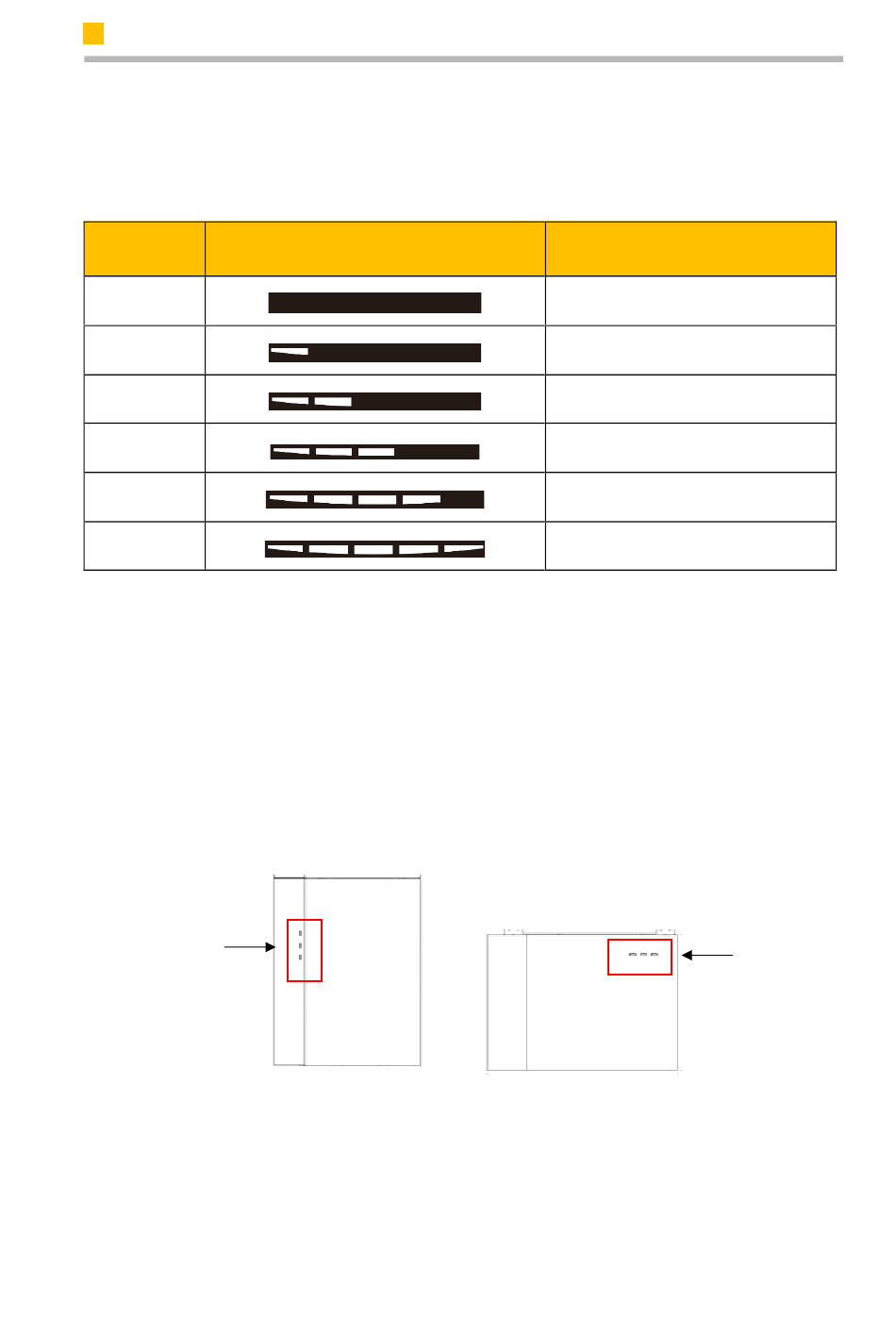

Abb. 3-5. Lage der LED-Anzeigen auf der Batterieabdeckung
Die drei Zustände der LED-Anzeigen der Batterie sind in der folgenden Tabelle be-
schrieben:
am Wechselrichter
25
Ladezustand des Energie-
speichersystems*
SOC＜5 %
5 % ≤ SOC< 20 %
20 % ≤ SOC < 40 %
40 % ≤ SOC < 60 %
60 % ≤ SOC < 80 %
80 % ≤ SOC ≤ 100 %
