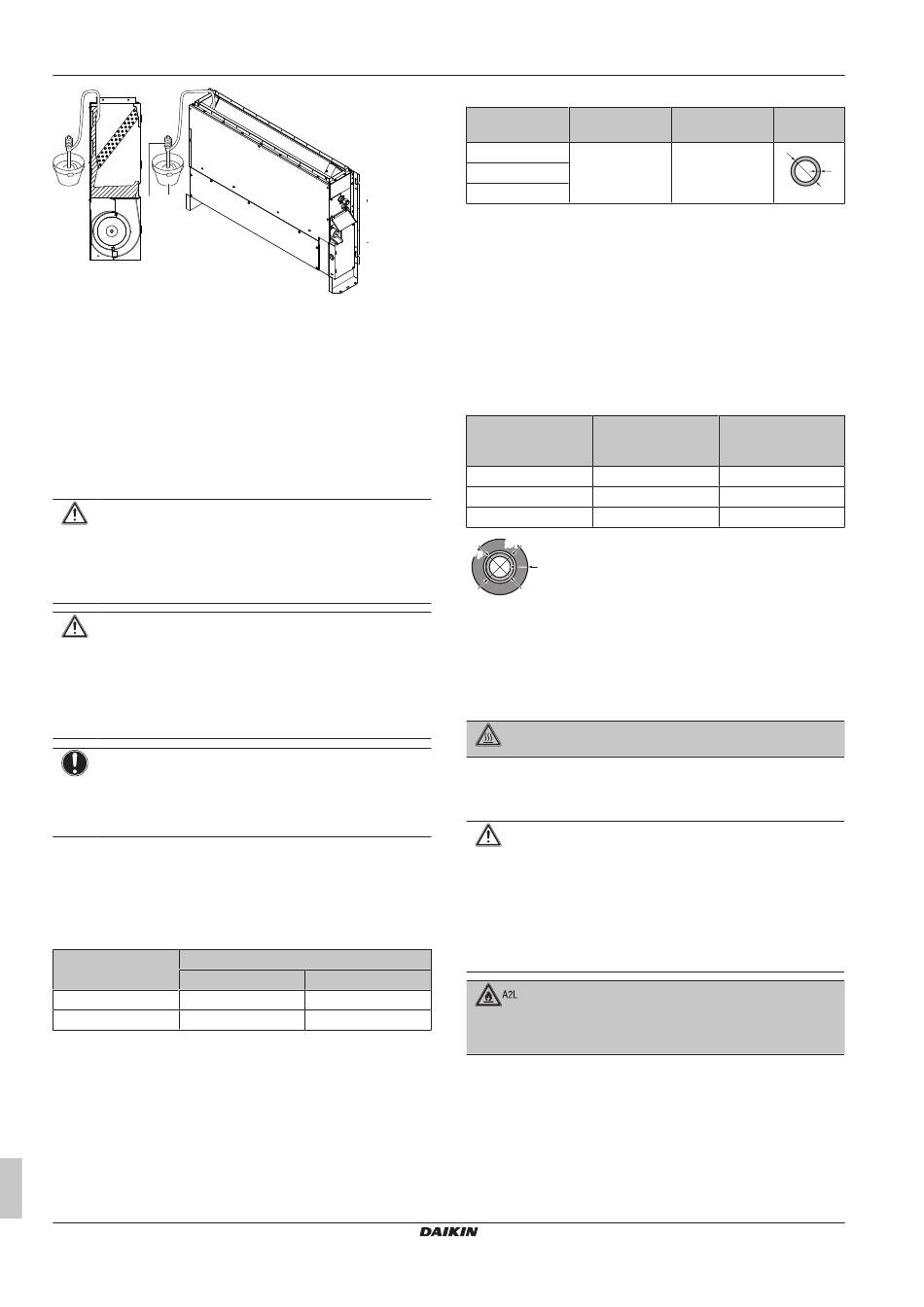

13 Rohrinstallation
a b
a Tragbare Pumpe
b Behälter (Wasser durch Wassereinlass hinzufügen)
13 Rohrinstallation
13.1 Kältemittelleitungen vorbereiten
13.1.1 Anforderungen an Kältemittel-
Rohrleitungen
VORSICHT
Rohrleitungen MÜSSEN gemäß den Instruktionen in
Rohrinstallation" [ 4 20] installiert werden. Es dürfen
"13
nur mechanische
Lötverbindungen+Bördelanschlüsse) benutzt werden, die
der jüngsten Version von ISO14903 entsprechen.
VORSICHT
▪ Werden mechanische Steckverbinder in Innenräumen
wiederverwendet, müssen die Dichtungen erneuert
werden.
▪ Werden Bördelverbindungen
wiederverwendet,
erneuert angefertigt werden.
HINWEIS
Die Rohre und andere unter Druck stehende Teile müssen
für Kältemittel geeignet sein. Für das Kältemittel sind mit
Phosphorsäure deoxidierte, übergangslos verbundene
Kupferrohre zu verwenden.
▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle
aus der Herstellung) müssen ≤30 mg/10 m sein.
Durchmesser von Kältemittel-Rohrleitungen
Bei Rohrleitungsverbindungen der Inneneinheit ist auf die Einhaltung
folgender Rohrdurchmesser zu achten:
Klasse Rohr-Außendurchmesser (mm)
Flüssigkeitsleitung
20~32 Ø6,4 mm
40~63 Ø6,4 mm
Anforderungen an das Material von Kältemittel-
Rohrleitungen
Rohrmaterial
Mit Phosphorsäure deoxidierte,
Kupferrohre
Bördelanschlüsse
Verwenden Sie ausschließlich weichgeglühtes Material.
Installations- und Betriebsanleitung
20
Verbindungsstücke (z.
in Innenräumen
müssen die gebördelten Teile
Gasleitung
Ø9,5 mm
Ø12,7 mm
übergangslos verbundene
Rohrleitungs-Härtegrad und -stärke
Außendurchme Temper-Grad
sser (Ø)
6,4 mm (1/4") Weichgeglüht (O)
9,5 mm (3/8")
12,7 mm (1/2")
(a)
Je nach den geltenden gesetzlichen Vorschriften und dem
maximalen Betriebsdruck der Einheit (siehe "PS High" auf dem
Typenschild der Einheit) ist möglicherweise eine größere
Rohrstärke erforderlich.
13.1.2 Kältemittelleitungen isolieren
▪ Verwenden Sie als Isoliermaterial Polyethylenschaum:
▪ Wärmeübertragungsrate zwischen 0,041 und 0,052 W/mK
(0,035 und 0,045 kcal/mh°C)
▪ mit einer Hitzebeständigkeit von mindestens 120°C
▪ Isolationsdicke:
Rohr-
Außendurchmesser
(Ø )
p
6,4 mm (1/4")
9,5 mm (3/8")
12,7 mm (1/2")
Ø Ø
i i
Ø Ø
p p
t
B.
Liegen die Temperaturen überwiegend über 30°C und hat die Luft
eine relative Luftfeuchtigkeit über 80%, muss das Dichtungsmaterial
mindestens 20 mm dick sein, damit sich auf der Oberfläche des
Dichtungsmaterials kein Kondenswasser bildet.
13.2 Kältemittelleitungen anschließen
GEFAHR: GEFAHR DURCH VERBRENNEN ODER
VERBRÜHEN
13.2.1 Kältemittelrohre an der Inneneinheit
anschließen
VORSICHT
Installieren Sie Kältemittelrohre oder Komponenten an
einer Position, wo es unwahrscheinlich ist, dass sie
Substanzen
Komponenten, die Kältemittel enthalten, zu Korrosion
führen könnten. Es sei denn, diese Komponenten
bestehen aus Materialien, die von sich aus resistent sind
gegen Korrosion oder die auf geeignete Weise gegen
Korrosion geschützt sind.
WARNUNG:
MATERIAL
Das Kältemittel innerhalb der Einheit ist schwer
entflammbar.
▪ Rohrlänge. Kältemittelrohre so kurz wie möglich halten.
▪ Bördelanschlüsse. Kältemittelrohrleitung mit Bördelanschlüssen
an die Einheit anschließen.
▪ Isolierung. Kältemittelrohrleitung an der Inneneinheit wie folgt
isolieren:
(a)
Stärke (t)
≥0,8 mm
Innendurchmesser Isolationsdicke (t)
der Isolation (Ø )
i
8~10 mm ≥10 mm
12~15 mm ≥13 mm
14~16 mm ≥13 mm
ausgesetzt sind, die bei
SCHWER ENTFLAMMBARES
VRV System-Klimagerät
3P599562-2D – 2024.09
Ø
t
solchen
FXNA-A
